  Jak rozebrat Siemens ST55
Vydáno dne:  30.08.2004
Zobrazeno celkem:  6366
Počet příspěvků v diskusi:  žádné
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 201x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

návod



verze pro tisk

V prvom zo série článkov o demontáži telefónov Siemens od hardwarového profíka JUCEho si ukážeme, ako rozobrať Siemens ST55.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.



Co budeme potřebovat:

 torxový skrutkovač č. 5 (T5)

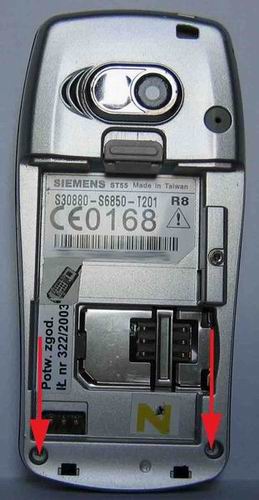

Na rozobratie vám postačí torxový skrutkovač veľkosti 5 (čo je typická veľkosť u Siemensov i keď tento telefón nie je zrovna čistokrvný Siemens) a trocha šikovnosti. Najprv musíte otvoriť kryt batérie a vybrať batériu (samozrejme aj SIMkartu). Potom musíte odskrutkovať dve skrutky ktoré označujú červené šípky na obrázku.



Potom zapáčte pod vrchný kryt zospodu vášho telefónu napr. nechtom, alebo nejakým mäkkým predmetom (nie skrutkovač, ani nič podobne tvrdého!, pretože si poškodíte kryt ktorý je z mäkkého plastu).



Na obrázku je vidieť, že kryt telefónu sa skladá z troch častí. Horný, stredný a dolný kryt.

Po nadvihnutí spodnej časti vrchného krytu postupujte podobným spôsobom po obvode telefónu. Po bokoch telefónu sú malé zaisťovacie lamely ktoré držia horný kryt. Tie musíte silne podpáčiť aby sa odistili. Takýmto spôsobom odstránite vrchný kryt vášho telefónu. Potom odskrutkujte ďalšie dve skrutky, ktoré znázorňujú červené šípky na obrázku.



Po odskrutkovaní týchto dvoch skrutiek odstráňte spodný kryt telefónu. Je potrebné ho trošku silnejšie poodtiahnuť od stredného krytu, prípadne postupujte ako pri odstraňovaní vrchného krytu. Ďalej musíte odpojiť konektor displeja (červená šípka) a konektor fotoaparátu (zelená šípka) od plošného spoja. Pozrite obrázok.



Jemne povytiahnite konektory. Ak by ste ich nemali čím potiahnuť tak ich skúste napr. pinzetou podpáčiť. Teraz odstráňte strednú časť krytu od plošného spoja. Potom odistite displej. Tej je uchytený dvoma plechovými úchytmi, ktoré znázorňujú zelené šípky na obrázku č.3. Tieto pliešky odistite potiahnutím od plošného spoja tak, aby sa displej odistil. Potom dostane plošný spoj bez displeja.

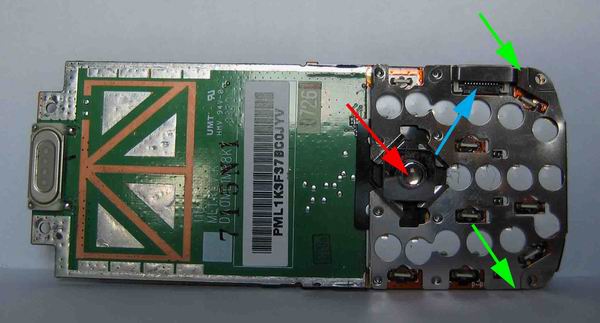

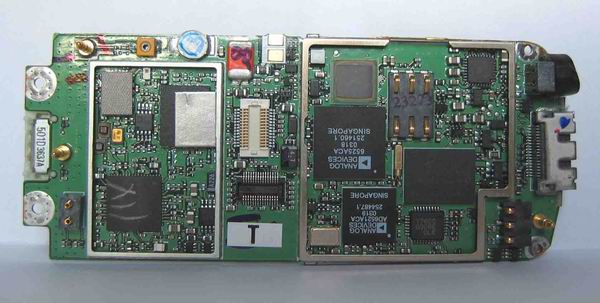

Teraz musíte vytiahnuť joystick (červená šípka), ktorý stačí iba povytiahnuť. Býva tam pevno nasadený tak sa nebojte silnejšie potiahnuť. Potom odistite plechovú mriežku ktorá je pripevnená dvoma plechovými lamelami (zelené šípky). Tie musíte odistiť podobne ako displej. Potom odistite konektor klávesnice (modrá šípka). Jemne povytiahnite perko ktoré pritláča pásový vodič. Teraz už stačí odstrániť iba tieniace plechy, ktoré je potrebné podpáčiť po celom ich obvode. Možno pôjdu dole trocha ťažšie, ale musíte sa s nimi trochu potrápiť. No a po odstránení plechov dostanete nasledujúcu podobu telefónu, ako na obrázku.



Teraz máte váš MT kompletne rozobraný. Pri skladaní postupujte opačným spôsobom ako pri rozkladaní, čiže od konca návodu.
