  Autor


Daniel Schmidt
  Ručná nabíjačka
Vydáno dne:  09.10.2004
Zobrazeno celkem:  10452
Počet příspěvků v diskusi:  15 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.8   3.8 (hodnoceno 13x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.8

informace



verze pro tisk

Ak sa vám niekedy stalo, že ste boli na nejakom mieste, kde nebol elektrický prúd a vy ste zostali s vybitou baterkou, nemusíte zúfať. Dnes vám predstavíme tzv. ručnú nabíjačku.

Pred pár dňami sa mi do ruky dostal celkom zaujímavý kus príslušenstva ku mobilným telefónom a chcem vám ho tu predstaviť. Aj vám sa už stalo, že ste boli na chate, alebo na inom mieste bez elektriky a váš mobilný miláčik bol vybitý? Tak táto vecička je určená priamo pre vás. Jedná sa totiž u ručnú nabíjačku, ktorá ešte obsahuje „mini baterku“. V akcii to vydáva zvuk, ako keby ste sa hrali s autom na diaľkové ovládanie. Je to dané prítomnosťou podobného motorčeka. Takže ak vás nebudú vidieť, budú vás aspoň počuť : - ))

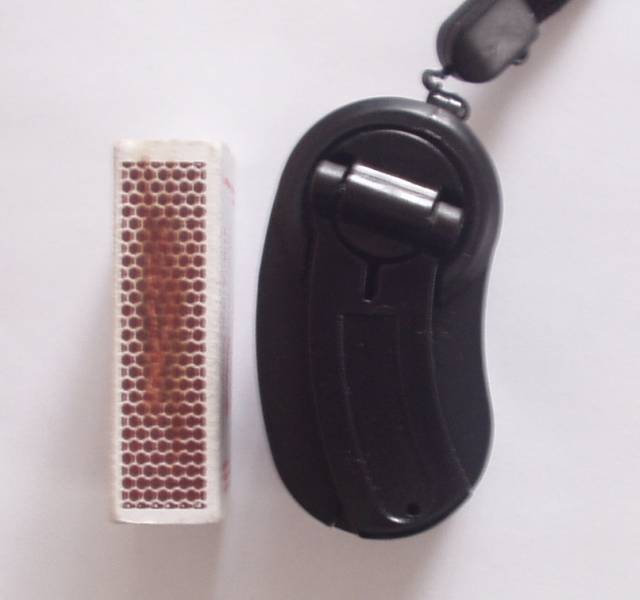

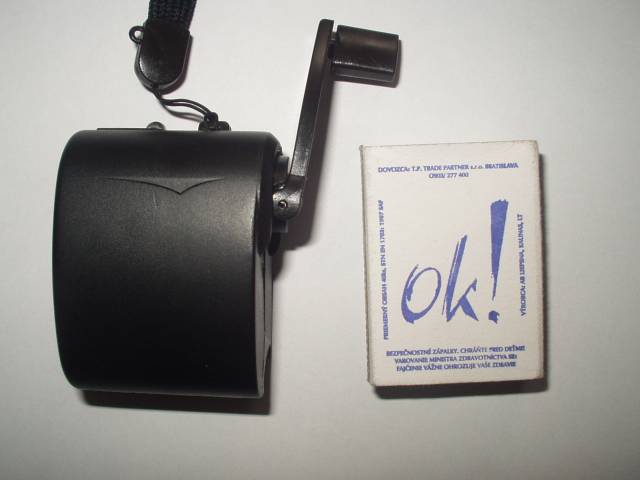

Ako je zjavné z obrázku, je to malá čierna krabička veľkosti približne zápalkovej krabičky.



Na jednej strane je kľuka, zhora sú konektor na pripojenie káblu a malá biela LED dióda. Priznám sa, že som sa trochu s nedôverou pozeral na to “akože svetlo“ a bol som dosť prekvapený jeho výkonom. Nemal som síce možnosť ho vyskúšať vo voľnom priestranstve, ale za úplnej tmy to dokázalo dostatočne osvetliť miestnosť s rozmermi cca 5x7m, alebo chodbu s rozmermi cca 2x10m natoľko, aby sa tam dalo bezpečne pohybovať. Dokonca svit bol dostatočný na to, aby som videl bez problémov prečítať noviny s jedného metra.

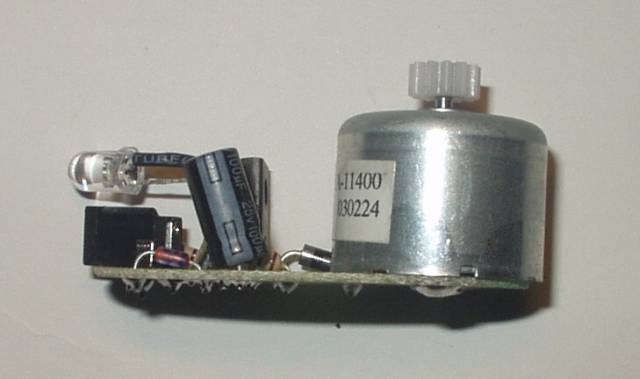

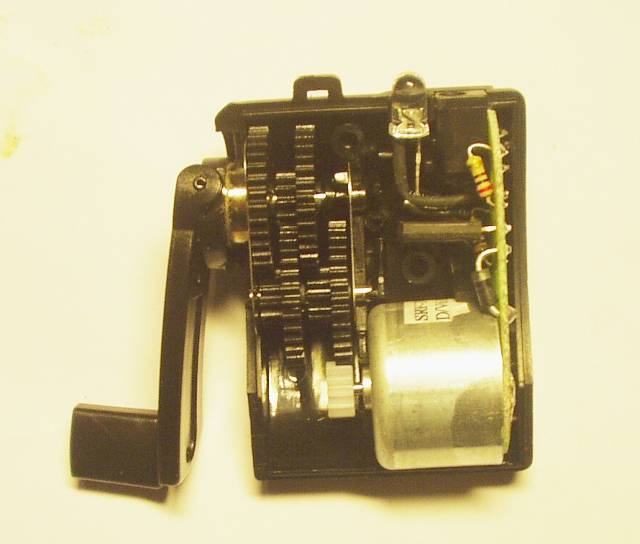

V tej záhadnej čiernej skrinke sa nachádza sústava prevodov, 6 voltový motorček, a nutná elektronika. Keď privedieme na motorček napätie, tento sa roztočí. Tu to funguje opačne, teda roztočíme motorček ručne a z jeho výstupu môžeme odoberať napätie. Pri maximalnej snahe to dokáže dať cca 8 voltov, ked pripojíme telefón je to prijateľných 4,3V pri cca 100mA. Prúd je síce dosť premenlivý, závisí od našeho úmorného otáčania až do zblbnutia : - )
Výrobca uvádza, že trojminútová snaha nám prinesie 2-8 minút hovoru v závislosti na signále a našej námahe. Síce sa to nemusí zdať, ale 3 minúty točiť kľukou je pre netrénované ruky celkom fuška.



Na tele prístroja nájdeme bežný 3,5mm napájací konektor, ktorým takto môžme napájať rôzne telefóny, nie je problém napájať aj iné zariadenia, je tam aj pútko na ruku. Je síce trochu krátke, keď sa rozhodnete zatočiť kľukou, musí to z ruky dole, lebo je to dosť nepraktické, ale zas je možnosť si nabíjačku zavesiť na krk. To určite nebude mať nikto : - ) Kľuka sa dá zasunúť do tela prístroja, čo je veľmi praktické, lebo nehrozí jej náhodné zlomenie. Celkovo je konštrukcia dosť odolná.

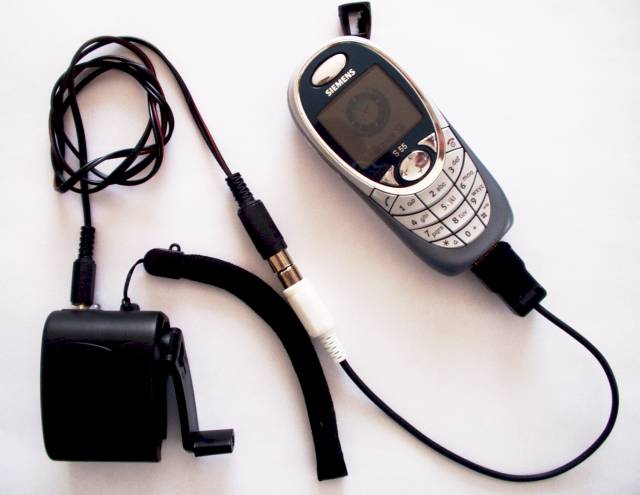

Takto vyzerá prepojenie ručnej nabíjačky s telefónom po úprave originálneho prepojovacieho káblu tak, aby sa ním dalo nabíjať / napájať čokoľvek (prerušenie káblu a dorábka CINCH konektorov)


Celkovo vzaté, je to skôr baterka ktorá nepotrebuje napájanie s funkciu núdzovej nabíjačky ako nudzová nabíjačka s funkciu baterky, ale môže sa zísť keď ju budete potrebovať. Je natoľko malá na to, že vám nebudene zavadzať pri cestách mimo civilizáciu a ktovie, možno to dokonca zachráni niekomu život.
