  Autor


Ján Matúška
  Lampička pre Siemensy x65
Vydáno dne:  26.10.2004
Zobrazeno celkem:  35828
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.8   3.8 (hodnoceno 168x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.8

návod



verze pro tisk

Napadla vás niekedy myšlienka urobiť si zo svojho Siemensu x65 mini lampičku? Prečítajte si jednoduchý návod, ako nato.

Na úvod by som chcel podotknúť, že nie som žiaden hardwarový „maniak“ a len prezentujem to, čo som sa dočítal na zahraničných fórach a aj na našom fóre, kde sa už na túto tému diskutuje.

Potrebovať budete konektor, najlepšie s možnosťou zapojenia všetkých pinov, LED diódu ( môže byť 3 mm alebo 5 mm; svietivosť môže byť rôzna, videl som, že tam používali diódy so svietivosťou od 3200 do 12000 mcd; môžete použiť biele alebo aj farebné diódy); pájkovačku a cín.

Postup:

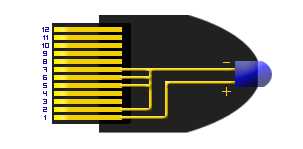

Postup je veľmi jednoduchý. Prispájkujte + pól (anódu) LED diódy k pinu 1 konektoru a – pól (katódu) LED diódy k pinom 2, 5, 6, 7 konektoru. Tu je schémka:

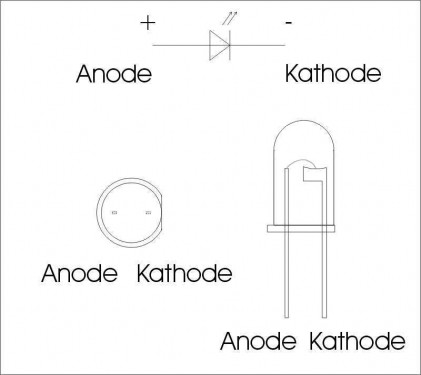

Pokiaľ by vám robilo problém zorientovať sa v póloch LED diódy, pomôže vám tento obrázok:

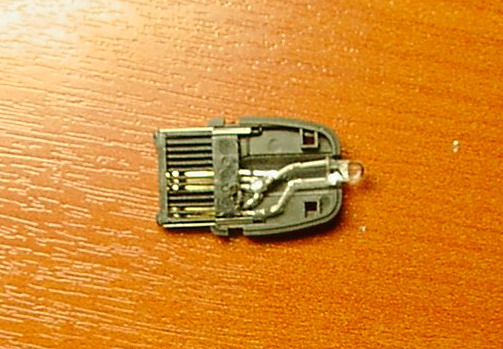

A takto by malo vyzerať pripojenie LED diódy ku konektoru v reále:

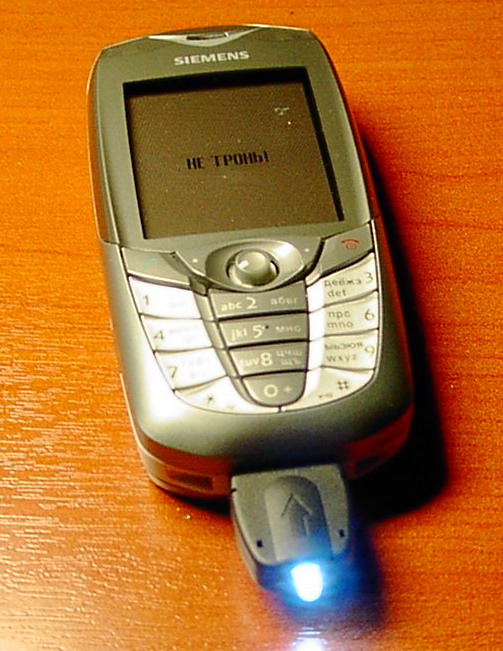

LED dióda by sa dala využiť aj ako osvetlenie priestoru pri fotení, ale museli by ste si ju nasmerovať nie smerom dole, ako je na predchádzajúcom obrázku, ale v 90 stupňovom uhle smerom dozadu a vyriešiť estetiku celej konštrukcie. Možné riešenie si môžete pozrieť na týchto obrázkoch:



A na tomto obrázku je osvetlenie priestoru diódou:




Zdroj: http://forum.s65.info/
