  Autor


Juraj Červeňan
  Pohled do nitra - Siemens S55
Vydáno dne:  31.03.2004
Zobrazeno celkem:  9409
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 86x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

informace



verze pro tisk

Určite málo ľudí videlo svoj telefón z vnútra a preto vám prinášam zopár fotografií. Pre začiatok som si vybral Siemens S55 ktorý je určite veľa ľudom známy. S týmto telefónom neboli doteraz žiadne problémy pretože to je celkom nový (síce rok starý) telefón a zatiaľ sa nevyskytujú žiadne problémy čo sa týka Hardware -ovej (HW) stránky. U jeho predchodcov ako npr. S35 alebo S45 sa taktiež obzvlášť nevyskytovali HW chyby pretože táto rada S je celkom odolná a preto tak málo HW chýb. Ale samozrejme sa našli aj nejaké kusy ktoré mali svoje „muchy“.

Na obrázkoch trochu vysvetlím kde sa čo nachádza a hlavne uvidíte ako to vyzerá a načo to slúži. Samozrejme nepopisujem všetky súčiastky iba tie najdôležitejšie a najpoužívanejšie resp najznámejšie.

Na 1. obrázku je pohľad na spodnú časť plošného spoja (dosky):

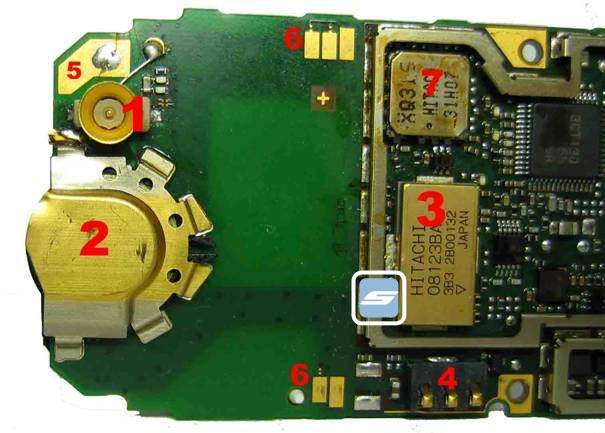

Na 2. obrázku je detail na vrchnú časť:



1 – externý konektor na anténu

2 – súčasť antény a zároveň držiak na slúchadlo

3 – koncový stupeň (koncový zosilňovač)

4 – napájací konektor na batériu

5 – kontaktná plôška na anténu

6 – kontaktné plôšky na bočné tlačidlá

7 – antena switch

Tu si hlavne všimnite kontakt č.5 – pri starších modeloch (npr. C35, M35, S35) je takisto riešený kontakt s anténou. Nie je to zrovna najšťastnejší spôsob pretože u všetkých doteraz takto riešených modelov tu vznikali komplikácie so signálom. Tieto kontakty (plôšky) rady zoxidovali (alebo sa dovnútra MT dostali nečistoty) čo malo za následok vypadávanie signálu alebo podobné problémy pri telefonovaní. Preto sa pri opravách MT zameriava aj na tento kontakt.

(U tohoto MT bol práve tento problém so signálom kvôli zlomeniu plošného spoja preto sa tam nachádza aj cínový spoj).

Tak isto je to aj s kontaktmi č.6 ktoré sú pre bočné tlačidlá. Takisto tu boli problémy s oxidáciou čo malo za následok nefunkčnosť bočných kláves.

Na konektore č.4 obvykle nebývajú problémy ale občas kontakty prestali pružiť a tak sa museli napružovať ale u nových MT sa zatiaľ takéto problémy nevyskytujú.

Súčiastka č.3 je Koncový Stupeň (KS) ktorý je asi najčastejšou závadou čo a týka opravy MT. Pri zlom KS sa pred menom operátora zobrazuje symbol v tvare výkričníka. Ale vždy to neplatí !!! Keď sa nedá dovolať alebo keď vám vypadne signál pri vytáčaní čísla tak väčšinou báva chybný KS. Oprava KS u starších modelov bola mnoho krát drahšia ako hodnota MT tak občas sa takýto neoplatilo ani opravovať.

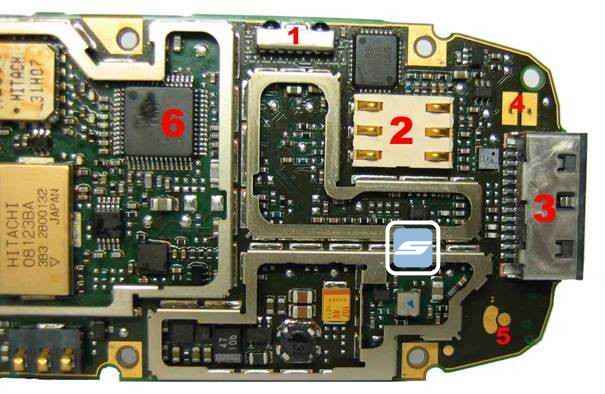

Na 3. obrázku je detail na spodnú časť:



1 – IRDA (infraport)

2 – čítačka SIM karty

3 – nabíjací a dátový konektor

4 – kontaktná plôška na vybračný motorček

5 – kontaktná plôška na mikrofón

6 - RF

U infraportu č.1 (IRDA) doteraz neboli obzvlášť nejaké problémy. Hlavne u tohto modelu žiadne.

Pri čítačkách SIM kariet č.2 sa stáva že jej kontakty dobre nedoliehajú na SIM kartu a preto ich stačí iba napružiť. Hlavne u starších modelov (C35, A35) boli riešené zasúvaním dvierok pod kryt a po čase kontakty nepružili (a užívateľ sa k nim nemohol dostať aby si ich napružil) tak sa SIM karta musela podložiť kúskom papiera aby lepšie priliehala na čítačku.

Kontakty č.4 a 5 zase zlyhávali na oxidácii a vnikaniu nečistôt do MT. Väčšinou stačilo očistiť plôšky a nefunkčný mikrofón alebo vybračné zariadenie bolo opravené.

Konektor č.3 ktorý je dosť používaný hlavne pri nabíjaní a komunikácii s PC sa kazí väčšinou pri nesprávnom zasunutí nabíjačky do MT čo spôsobí vysunutie nabíjacieho kontaktu (u tohto modelu pin 1 (+) alebo pin 2 (-) ) do vnútra MT a následne sa musí vymeniť celý konektor.

Na 4. obrázku je pohľad na vrchnú časť plošného spoja (dosky):



1 – BT (Bluetooth) anténa

2 – konektor na dosku klávesnice

3 – FLASH pamäť

4 – RAM pamäť

5 – procesor

6 – LCD displej

7 – slúchadlo

8 – kryštál

Kontakty č.2 sú z menej častých závad nefunkčnosti klávesnice. Pri tomto MT je plošný spoj klávesnice dosť dobre upevnený v kryte nato aby nedoliehali kontakty. Takýto konektor sa začal používať od rady x45. Zatiaľ sa nevyskytovali obzvlášť veľké problémy. Uvidíme čo prinesie čas.

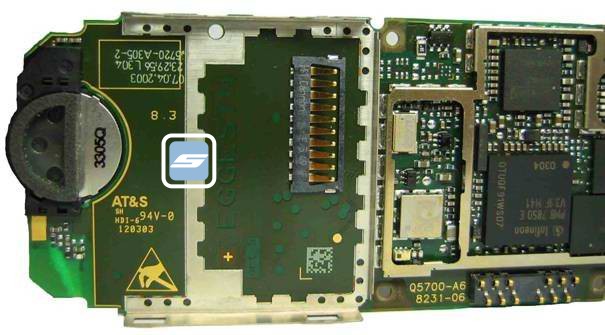

Na 5. obrázku bez LCD:



Na 6. obrázku samotný LCD zo spodu:



Tu si všimnite kontakty ktorými je spojený displej s doskou MT (obr. 5 a 6). Pri tomto MT je takéto riešenie dosť zaujímavé (zatiaľ takisto bez závad) pretože pri starších modeloch sa používal na prepojenie fóliový vodič ktorý sa rád (pri opravách a výmenách displeja) zlomil a tým pádom sa musel vymeniť celý displej, čo nie je zase lacná oprava.

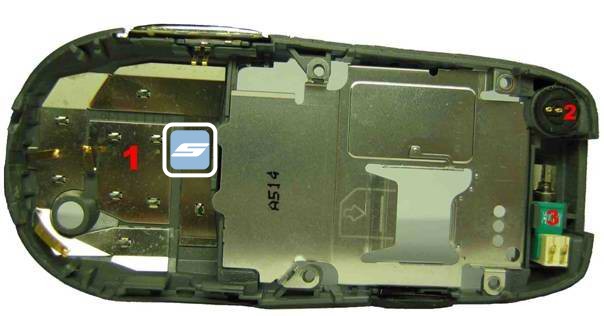

Na 7. obrázku je spodný kryt:



1 – anténa

2 – mikrofón

3 – vybračný motorček

Už spomínaná anténa a jej napružené kontakty ktoré ako som písal vyššie sú príčinami pri problémami so signálom.

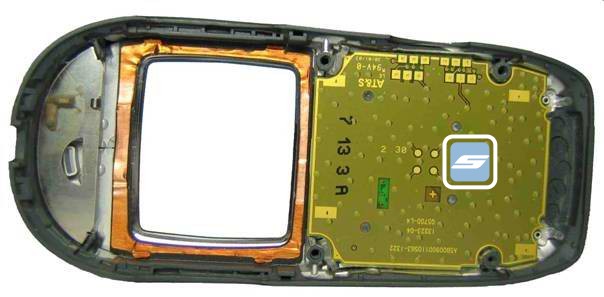

Na 8.obrázku predný kryt (s klávesnicou):



Na tomto obrázku vidíte uchytenie plošného spoja klávesnice ktorý by mal byť nehybný kvôli už spomínanému dosadaniu kontaktov.

U tohto modelu je celkovým zlepšením hlavne (de)montáž pretože na spájanie krytov výrobca použil 4 torxové skrutky čím uľahčil hlavne rozoberanie pretože u jeho predchodcov sa kryty spájali iba zaskočením dorazov na ktoré sa museli použiť špeciálne kliešte a pri tomto otváraní sa mnohokrát tieto dorazy a perká zlomili čo sa prejavilo pri zlom doliehaní krytov naseba.

Tieto fotky sú zo Siemensu S55 ktorý bol už opravovaný takže sa ospravedlňujem za kvalitu fotiek.
