  Jak rozebrat Siemens SL45
Vydáno dne:  22.01.2004
Zobrazeno celkem:  7410
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 66x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

návod



verze pro tisk

Návod na rozebrání telefonu SL45 je dalším z řady našich nahlédnutí do této problematiky. I zde je potřeba cit, pevné nervy a dostatek času.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Otevírání krytu:

1. Bohužel Siemens nevyrábí kryty telefonů na šroubování, ale na zaskakovací plastové háčky, které toho obvykle moc nevydrží. Není jednoduché sundat kryt bez poškození těchto háčků, nebo celého krytu.
2. První část návodu se tedy věnuje postupu sundání krytu SL45. K otevření krytu jsem použil dva nástroje a dvě kreditní karty. Nezbytný bude plochý šroubovák se zahnutým koncem. Hlavní pomůcky pro otevření krytu jsou na obrázku.



3. Spodní, otevřenou část krytu jsem zvedl a uvolnil první skrytý háček. Potom jsem postupně vkládal zepředu a zezadu pod kryt telefonu kreditní karty a zároveň uvolňoval další již viditelné háčky.
4. Zní to jednoduše, že? Je potřeba pouze trochu zručnosti a trpělivost. Na obrázcích je vidět, jak vypadá kryt po sundání z telefonu a jak fungují a kde jsou háčky krytu.



5. Pět háčku viditelných na pravé straně (pohled zezadu) je snadno dostupných ze zadu telefonu po vytažení baterie.



6. Tady je vidět, schovaný háček a háček po otevření. Můžete si všimnout, že jsem si udělal na zadní části krytu malý škrábanec. Tomu asi neuniknete, pokud ovšem nebudete opatrnější než já (což je pravděpodobné)

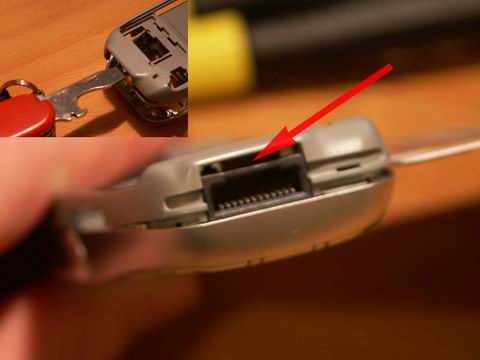

7. INFO: Když budu mluvit o pravé nebo levé straně, dívám se na mobil zezadu. 8. Nadzvedněte kryt od spodu pomocí plochého nástroje. Já jsem použil šroubovák z kapesního nože. Jednoduše vložte špičku nástroje mezi komunikační port a kryt a to tak, aby se špička opřela o černý port a ne o kryt. Pokud to tohle provedete, otevře se kryt zespoda.

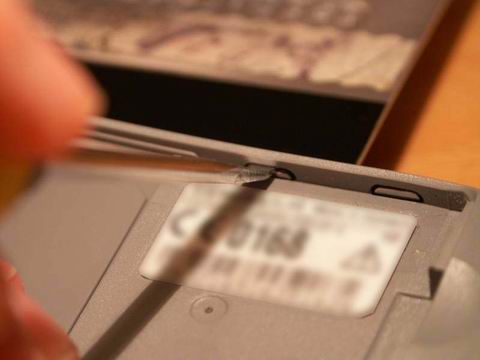

9. Nyní otevřeme levou stranu ze zadu. Musíte vsouvat dvě kreditní karty do sotva se otvírajících štěrbin v levém spodním rohu. Potom opatrně vložte šroubovák do háčku a zmáčkněte ho tak, aby se uvolnil. Když se vám podaří uvolnit skrytý zámek, můžete stisknout kreditku podélně boku krytu kolem dalšího háčku. Po přimáčknutí kreditky ke krytu se háčky uvolňují snadněji. Na obrázku si všimněte, že jsem použil šroubovák "vzhůru nohama". Uvolněte dva háčky na levé straně.

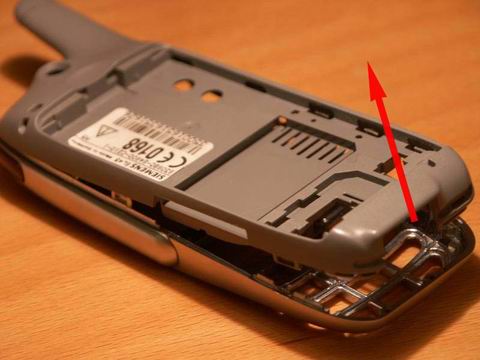

10. Zopakujte tento postup i na pravé straně telefonu s druhou kreditní kartou. Vsuňte kartu ze spodu pravé strany telefonu mezi horní a spodní část krytu. Když uvolníte všechny háčky, měla by se zablokovat. Když uvolníte jeden háček, přesuňte se k dalšímu. Tímto způsobem by měly jednou otevřené háčky zůstat již otevřené. Když se vám podaří uvolnit všech pět háčku na pravé straně, musíte opatrně otevřít kryt zespoda. Na horní straně telefonu jsou skryté dva háčky, které by se měli uvolnit sami, když budete opatrně oddělovat přední kryt od zadního.
