  Výměna LED diod u SL45
Vydáno dne:  05.05.2003
Zobrazeno celkem:  6362
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2   3.2 (hodnoceno 110x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2

úprava



verze pro tisk

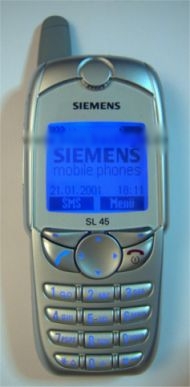

Líbí se vám jiná barva podsvětlení displeje a klávesnice než právě defaultní oranžová u SL45? V dnešním návodu se dozvíte, jak se dá barva změnit výměnou LED diod. Návod je určen pro zkušenější z vás.

Potřebné nástroje a materiál:

- 12 SMD LED diod typ 0603
- Ploché pravítko, nejlépe ocelové
- Malý plochý šroubovák
- Elektrická pájka
- Umění perfektně pájet

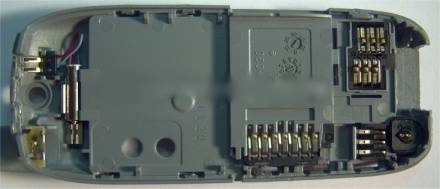

Prvním krokem je vytažení SIM karty,MMC a baterie. Teď musíme otevřít kryt. Tato část byla pro mě ta nejobtížnější z celé přestavby. Musíte, stejně jako na fotografii, nejdříve sejmout Zadní kryt. Zní to ovšem lehčeji, než to jde. Dávejte pozor na stříbrné hroty Předního krytu! Na tuto operaci jsem použil krytku ze zadní strany Case svého PC (ISA a PCI sloty).

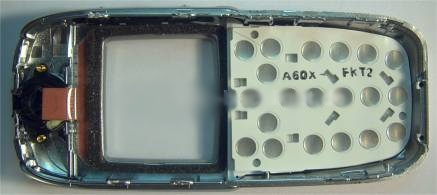

Nyní se musí velmi pomalu a opatrně otevřít vlastní telefon, aby jsme se dostali k tištěnému spoji. Nejlépe já začít od spodu (jako na předešlém obrázku) a postupovat podélně okolo celého telefonu. Malý šroubovák používejte k blokování západek. POZOR!! Při tom buďte zvlášť opatrní, aby se nepoškodilo pouzdro telefonu. Především horní část je extrémně citlivá. Pro tuto operaci si raději udělejte hodně času! Budete-li pracovat pečlivě, může tato část poprvé zabrat klidně i hodinku. Tady je opravdu zapotřebí velké trpělivosti. Po úspěšném rozebrání telefonu, budete mít před sebou díly, které jsou na obrázcích.

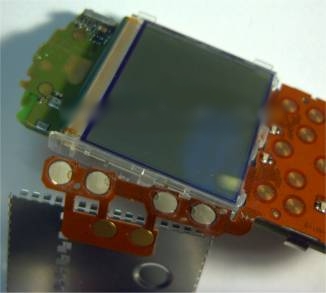

Abychom se dostali až k diodám, musíme ještě odstranit displej. Sundejte zadní kryt a směrem do boku jej vyvěste z folie, kterou je spojen s vlastním displejem.




Po uvolnění obou spon můžete displej otočit.

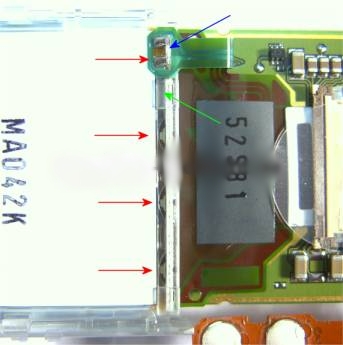

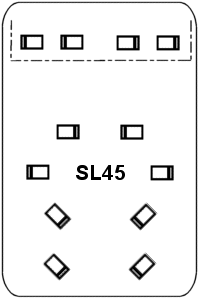

4 LED diody (červené šipky) jsou podobně jako u Nokie 7110 od Nokia integrovány v displeji. V SL45 jsou ale zapuštěny do jednoho úzkého vodivého pruhu. První odpojíme napájení LED (modrá šipka). Potom umělohmotnou přepážku (zelená šipka). Já jsem ji odstranil hrotem pájky, popřípadě je možné požít ostrý nožík, pak se opět přilepí. Jakmile je přepážka pryč, je možno vyjmout pásek s diodami a začít s jejich výměnou.



Po výměně LED diod telefon opět zkompletujte.



Thanks to Java45.de
