  Pripojenie Siemensu SX1 k Mobile Music Setu IMS-700
Vydáno dne:  08.11.2005
Zobrazeno celkem:  8265
Počet příspěvků v diskusi:  22 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.2   4.2 (hodnoceno 7x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.2

úprava



verze pro tisk

Na zraze Siemensmanie v Prahe som prvý krát videl IMS-700 a ihneď som vedel, čo ďalšie si k mojej SX1 kúpim. Bohužiaľ, IMS-700 sa k SX1 správalo macošsky a odmietalo ho. Ale ja som veril, že keď si ho kúpim, určite sa s IMS-700 nejako dohodnem. IMS som si objednal a začal dumať nad redukciou, ktorá by donútila IMS a SX1 k spolupráci.


Ešte skôr ako začnem dám sem odkaz na IMS-700, keby niekoho zaujímali parametre. IMS-700

Najprv som si zistil, ktoré piny v konektore sú zodpovedné za to, aby SX1 detekovalo handsfree a potom som sa pustil do zháňania konektorov. Zohnať konektor do telefónu je jednoduché – kúpil som HF za 150 Sk a použil konektor z neho. Horšie to bolo s druhým konektorom. Ale tu pomohol JUCE a konektor som kúpil za nejakých 100 Sk. Keďže moje skúsenosti s mikropájkou a vecami s tým súvisiacimi sú mizivé, pájkovanie som nechal na bratranca. Ten našťastie odviedol dobrú prácu a s telefónu sa nedymilo (i keď som mal obavu to prvý krát zapichnúť do telefónu). Toto je ale iba pracovná verzia redukcie, pretoze nepodporuje rádio v SX1 a v konečnej fáze by som to aj tak najradšej prerobil priamo vo vnútri IMS-700. Takže berte ohľad na vyhotovenie.

Schéma zapojenia:


Popis je jednoduchý: priamo prepojiť piny 1,2,3,7-12 s druhým konektorom a dodatočne prepojiť na strane SX1 aj piny 2 + 5 a 3 + 4 + 6.

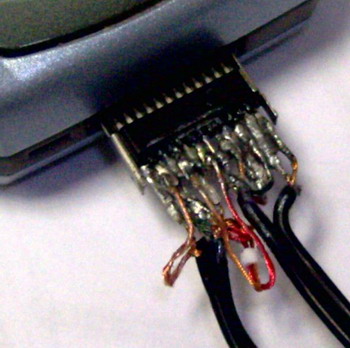

Zapojenie konektoru k SX1

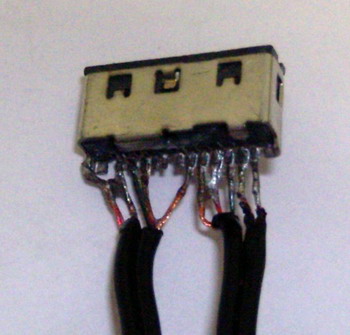

Zapojenie konektoru k IMS-700

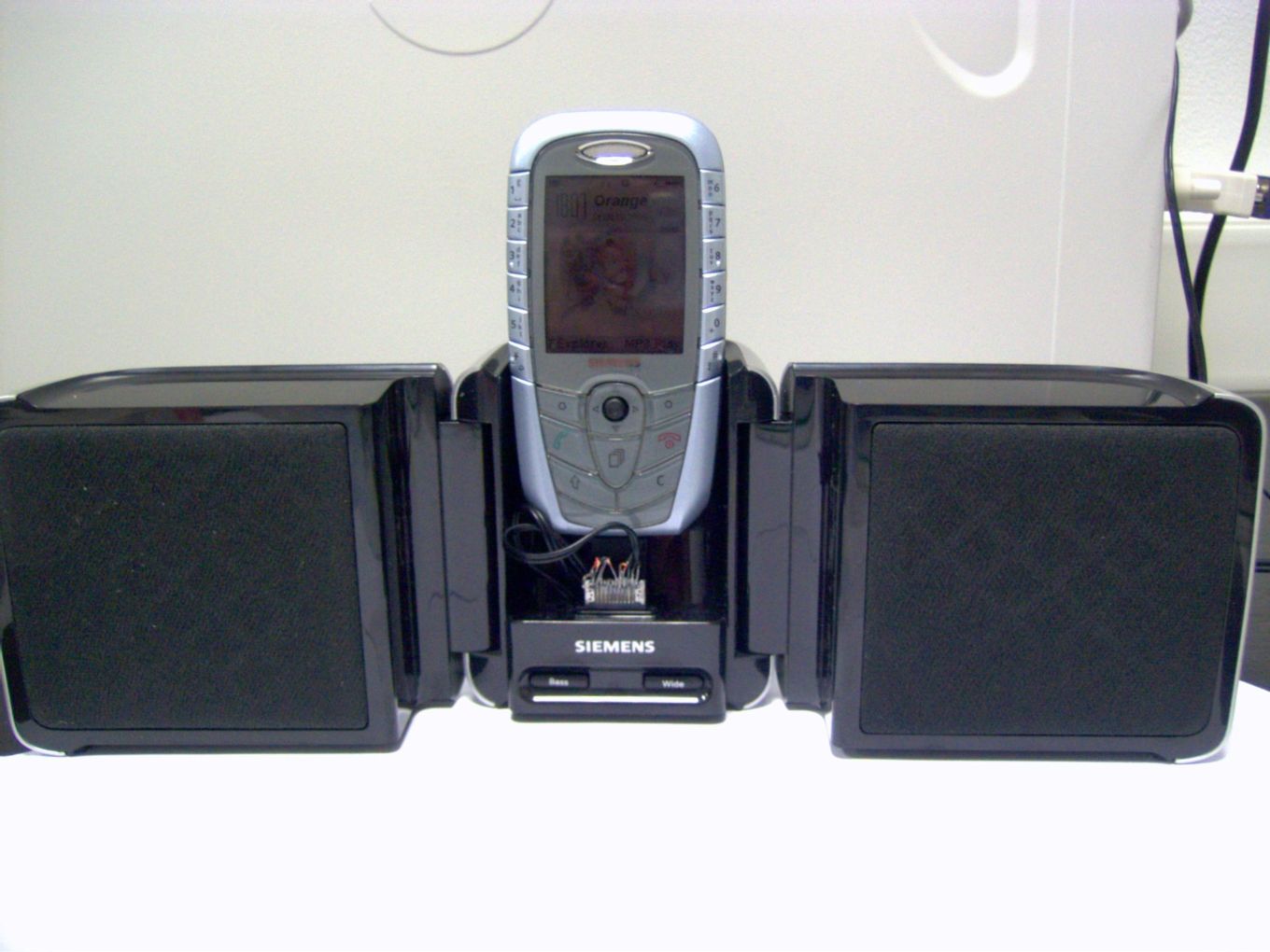

A keď som to prvý krát zapojil a spustil, hralo to perfektne. Som unesený a myslím, že som našiel náhradu za prenosné hi-fi na chaty. Prejavilo sa aj zapnutie BASS, kde sa mierne zvýšili basy. Razantnejšie sa prejavilo WIDE, kde rozdiel bolo naozaj počuť. Keďže v práci majú kolegovia ešte S65 a C55 nedalo mi to nevyskúšať. Na naše prekvapenie oba telefóny s IMS-700 a redukciou fungovali.

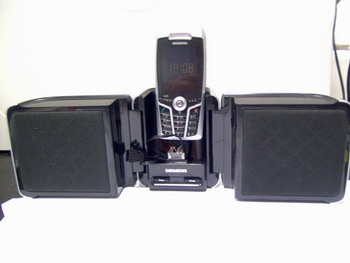

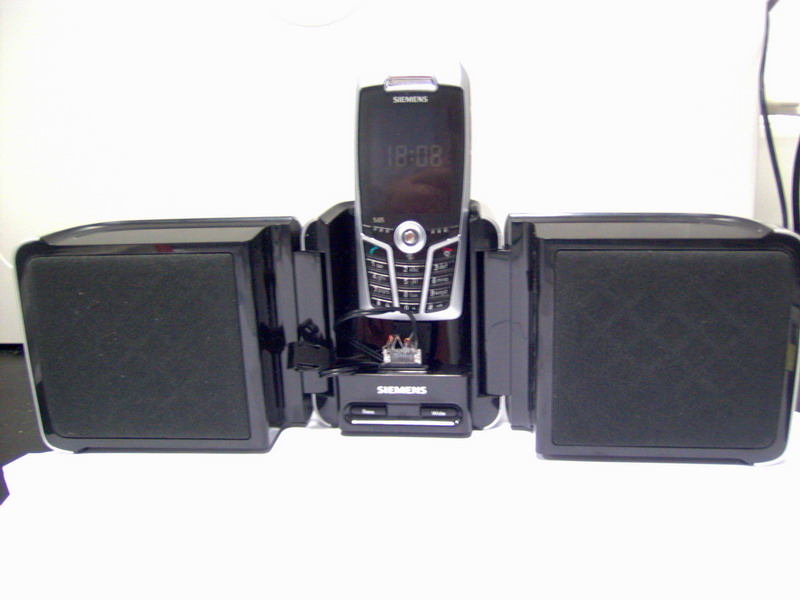

IMS-700 a S65


Na záver ešte prikladám dve videa, kde je vidno SX1 a S65 v spolupraci s IMS-700. Sú ale dosť veľké. (5MB a 2MB).
Video SX1
Video S65
