  Výroba stereo redukce pro SL45
Vydáno dne:  05.05.2003
Zobrazeno celkem:  9029
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2   3.2 (hodnoceno 97x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2

návod



verze pro tisk

Nechcete používat pro poslech hudby dodávána sluchátka, ale použít svá. Pokud Vám nevadí ztráta handsfree funkce přečtěte si následující návod jak na to.

První co je potřeba vědět je zapojení jednotlivých pinů konektoru SL45. Zde je schéma.

Pin Function

1 Ground
2 Left Audio (out)
3 Charge (in)
4 Battery (out) [ie - supply other devices] *
5 Serial Data Out (out)
6 Serial Data In (in)
7 Recognition
8 Recognition
9 Ground for mic
10 Mic (in)
11 Right Audio (out)
12 Audio Ground



Potřebujeme 3.5mm stereo jack zástrčku, pro výstup sluchátek, k sehnání v každém elektru.



Horší je, že potřebujeme jeden Siemens konektor. Já jsem to vyřešil nákupem HandsFree soupravy a cca 5 cm od konektoru jsem ustřihl kabel. Je to dostatečně daleko od konektoru, protože kabel je do konektoru zalit. V kabelu jsou 4 linky.

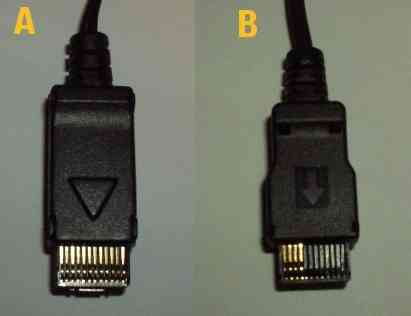

Pozor, stává se, že konektor má jen několik Pinu (B), My potřebujeme, aby byly všechny (A).

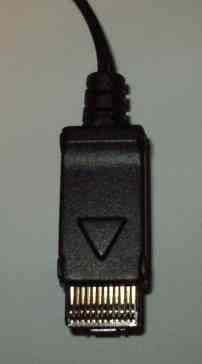

Teď budeme potřebovat Siemens konektor. Konektor otevřeme nějakým menším plochým šroubovákem.

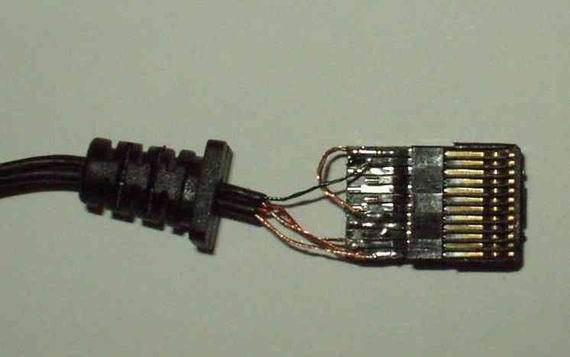

Podle schématu níže budeme používat PINY 1, 2, 8, 11 a 12. Připájejte vodiče podle obrázku vedle - Zelený (levý kanál) na PIN 2, Červený (pravý kanál) na PIN 11, PINY 8 a 1 spojíme dohromady, to nám umožní přijetí příchozího hovoru přes Handsfree. PIN 12 je uzemnění.

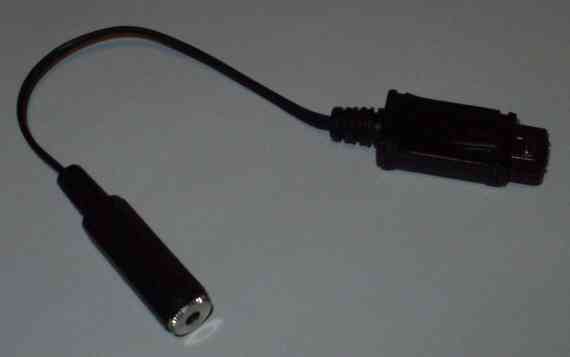

A hotovo. Máme výbornou redukci. Stačí jen připojit sluchátka a poslouchat.



(Pohled z pájené strany)

Pin 2 – Levý kanál
Pin 8 - Handsfree (spojení 8 a 1)
Pin 11 – Pravý kanál
Pin 12 - Audio Ground



Thanks to Java45.de
