  Autor


Jiří Bureš
  Jak nahrát FFS a MAP soubory do Siemensu S75
Vydáno dne:  12.02.2006
Zobrazeno celkem:  13992
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.2   4.2 (hodnoceno 49x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.2

návod



verze pro tisk

Udělal jsem návod, jak nahrávat FFS a MAP soubory do Siemensu S75. Je to popis postupu, který jsem dal dohromady z návodů čitatelů na fóru Siemensmanie.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!



Použité programy:

 Siemens EEPROM Tool 3.15+
Stáhnout
 WinSwup 4.15
Stáhnout
 SWriteMap 1.04
Stáhnout
 x65 Papua Utils 076b
Stáhnout
 Průzkumník (MPM, SIMoCo a pod.)
Otevřít v novém okně


Soubory s daty:

 S75_2_xx-FFS-LG04_20_0245_sig.xfs
Stáhnout
 S75_1_Standard_20_0001.map
Stáhnout
 S75_2_xx-FFS-LG04_20_0245.map
Stáhnout


Použité kabely:
DCA-510 na všechny operace (pouze přes něho se mi povedlo uvést telefon do service mode),
DCA-540 na přesouvání dat.

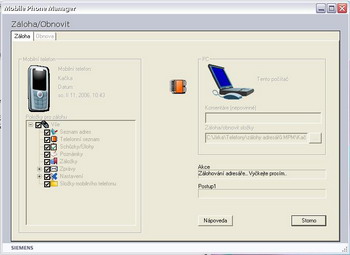

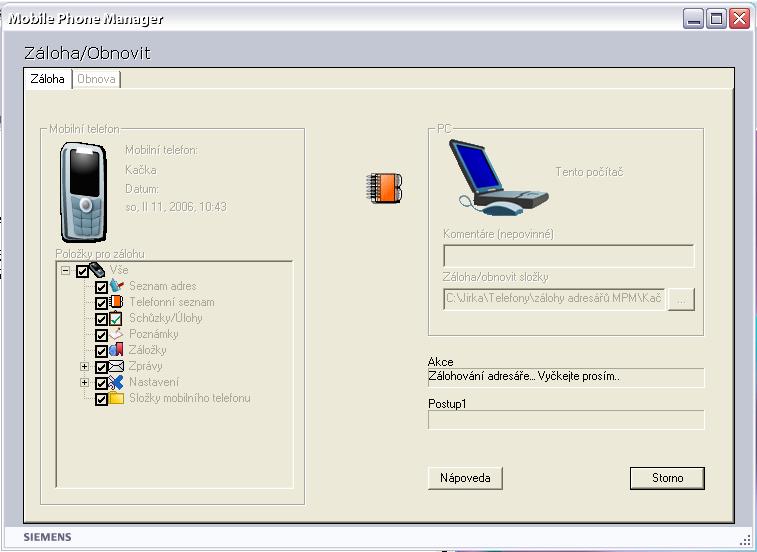

1. Z důvodu toho,že při nahrávání souboru FFS se přepíší kompletně data v telefonu je dobré před započetím operace udělat zálohu celého disku data a adresáře mobilu. Například pomocí programu SiMoCo anebo MPM.




2. Dále je dobré udělat si zálohu EEPROM pomocí Siemens EEPROM Tool 3.15+. EEPROM Tool pracuje s telefonem v servisním módu. Do toho se S75 spolehlivě dostává pomocí x65 Papua Utils 076b. Připojíme vypnutý telefon k PC a nastavíme na první záložce v Papua Utils číslo portu. Dáme „Service Mode“ a stiskneme na telefonu červené sluchátko.



Že se nám telefon povedlo uvést do servisního módu nás informuje nápis na displeji. Pokud je tomu tak program ukončíme a pokud ne, postup opakujeme do té doby dokud nám na telefonu nesvítí nápis „Service Mode“. Otevřeme si Siemens EEPROM Tool 3.15+. Zvolíme Phone: =x65, zaškrtneme PreCheck, zvolíme Port a dáme Init. Načtou se nám údaje o telefonu.



Potom načteme obsah EEPROM pomocí Load all. Dáme v pravém okně Select all, zkopírujeme obsah pravého okna do levého pomocí horní šipky. V levém okně dáme Select all a Save a tím uložíme svou zálohu eeprom na disk PC (jeden nikdy neví, kdy bude potřeba).



Odpojíme telefon pomocí Exit (telefon se nám vypne) a zavřeme program.

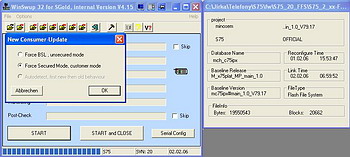

3. Nahrajeme S75_2_xx-FFS-LG04_20_0245_sig.xfs pomocí WINSWUP_4.15. Otevřeme program v záložce File dáme Open a zvolíme soubor typu FFS-Content *.XFS, v PC najdeme umístění souboru a dáme otevřít. Dále je ještě třeba v záložce Options zvolit Updata-Concept a zaškrtnout Force Secured Mode, customer mode.



Stiskneme OK, nastavíme pomocí Serial Config správný port a dáme START . Teď se nahraje kompletní obsah disků což trvá tak do 30 minut podle použitého typu kabelu a nastavené rychlosti. (Při této operaci se mi nahrávání jednou zastavilo na 95%. Poté byl telefon naprosto mrtvý. Ani nepípl při zapnutí. Naštěstí se mi ho podařilo uvést pomocí PU - předchozím postupem, do service mode a postup s nahráním FFS jsem opakoval v tomto režimu - se zapnutým napájením přes DCA-510. Operace proběhla tentokrát až do konce a telefon funguje bez problémů. Připisuji to dvěma možným okolnostem:
a) v té době bylo zrovna aktivováno automatické vypnutí telefonu,
b) při nahrávání jsem s telefonem manipuloval a také na PC dělal další věci. Asi je nejlepší při nahrávání dat do telefonu nic dalšího nedělat.

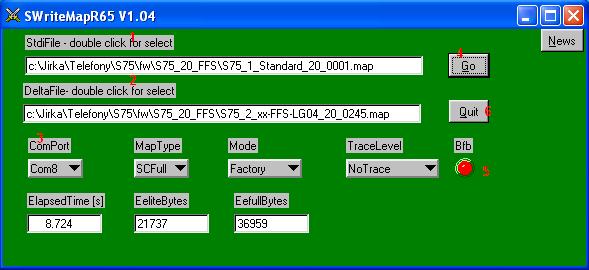

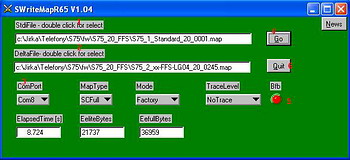

4. Nahrajeme soubory .map do telefonu pomocí SWriteMap V1.04. Nejdříve opět uvedeme pomocí PU telefon do Service Mode. Spustíme program SWriteMap V1.04, do horního políčka pomocí dvojkliku na pole StdiFile - double click for select vybereme v PC soubor S75_1_Standard_20_0001.map a do spodního políčka zase pomocí dvojkliku na pole DeltaFile- double click for select soubor S75_2_xx-FFS-LG04_20_0245.map. Zvolíme ComPort tam kde máme připojený telefon na jehož obrazovce na bílém podkladu se zapnutým podsvícením je černý nápis Service Mode a stiskneme Go. Rozsvítí se nám kontrolka Bfb a po chvilce (u mě po 8.724s) nám podklad programu zezelená a vše by mělo být hotové. Mobil se sám po dokončení operace vypne. Dáme Quit a je hotovo.
