  Autor


Ján Matúška
  Pohľad dovnútra telefónu BenQ-Siemens EF81
Vydáno dne:  11.03.2006
Zobrazeno celkem:  10175
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 3x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

informace



verze pro tisk

Pokračujeme v tradícii článkov pohľadov do vnútra telefónov a dnes sa pozrieme do útrob skvelého manažéskeho véčka, BenQ-Siemensu EF81.

Pre tých, ktorým sa páči tento výborný, funkciami nadupaný model, ponúkam možnosť nahliadnuť aj do jeho vnútra. BenQ-Siemens EF81 je model "véčkovej" konštrukcie, ktoré sú vždy konštrukčne zložitejšie a náročnejšie, ako modely s klasickou konštrukciou.

Poďme sa spolu pozrieť, čo tento telefón skrýva pod svojím elegantným a výborne spracovaným krytom.

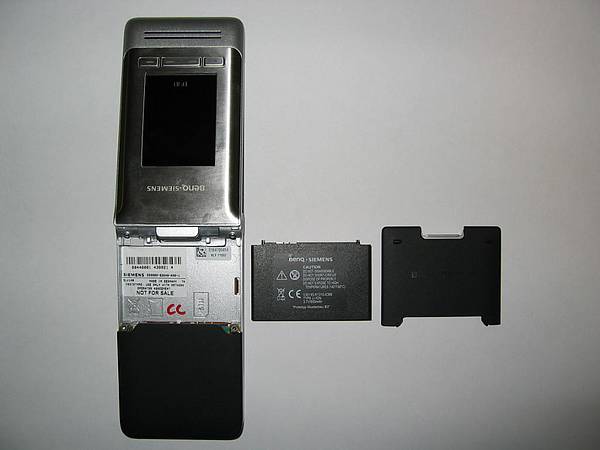

Prvý obrázok zobrazuje telefón s odobratým zadným krytom a vybratou batériou.

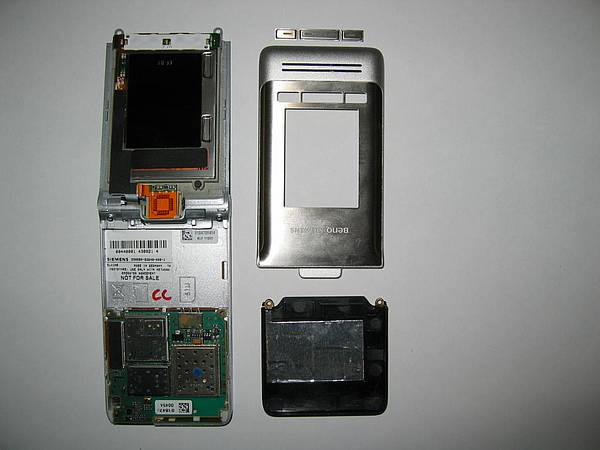

Tu už je demontovaný aj predný kryt, vidieť môžete tlačítka na ovládanie hudobného prehrávača.

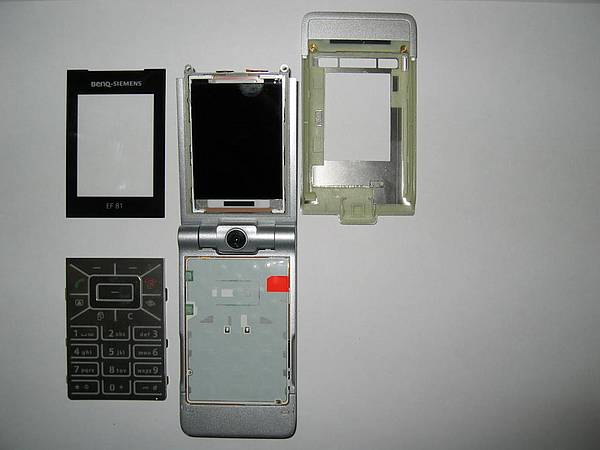

Na ďalšom obrázku môžete vidieť vybraté sklíčko predného krytu zakrývajúce displej a tiež demontovanú klávesnicu.

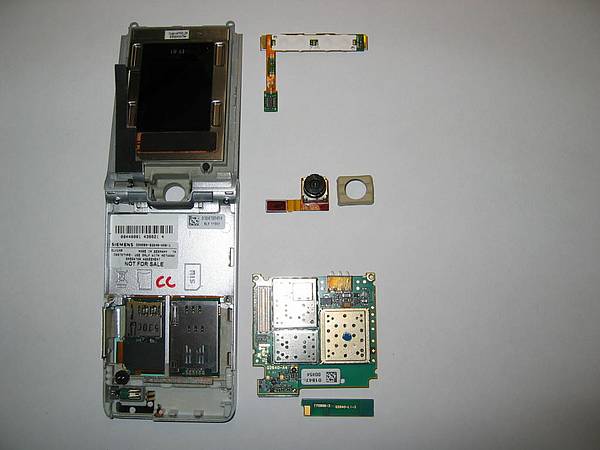

Vedľa obnaženého tela telefónu sú pri pohľade zhora dole - plošný spoj predných tlačítok, fotoaparát a základná doska.

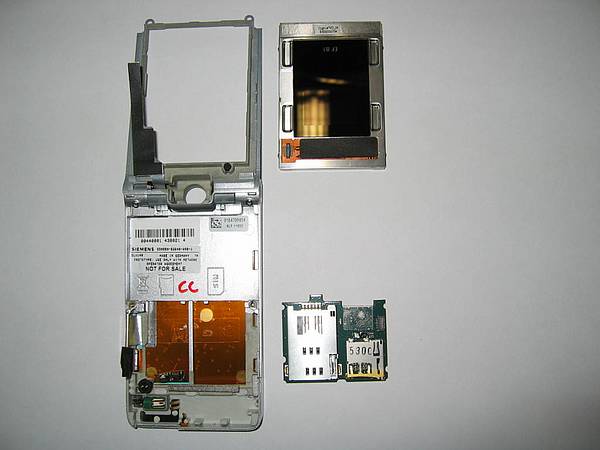

Pomaly už zostá iba holá kostra tela telefónu. Vedľa je displej a sloty pre pamäťovú a SIM kartu.

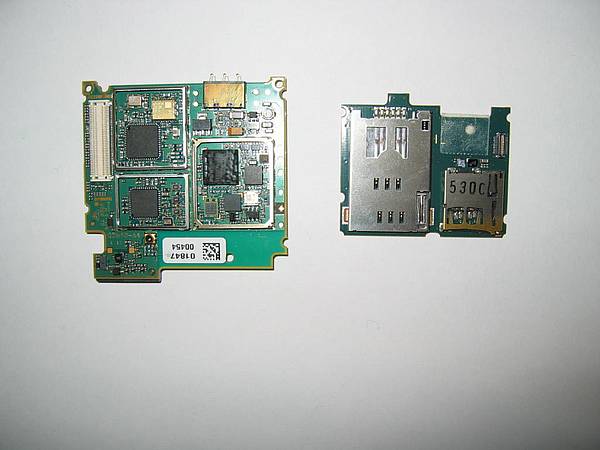

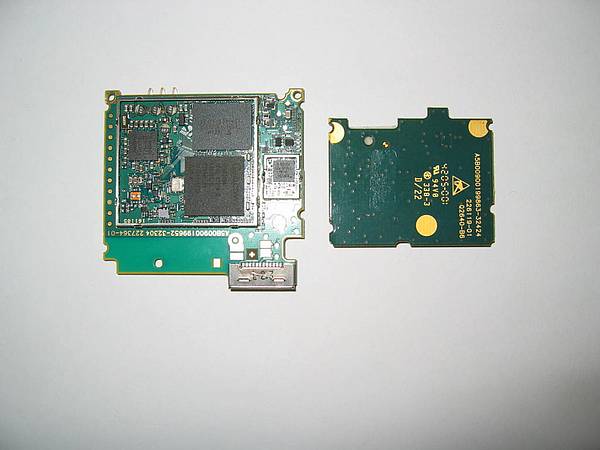

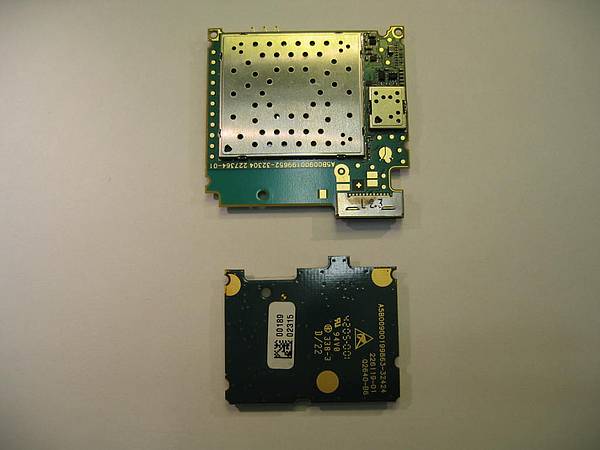

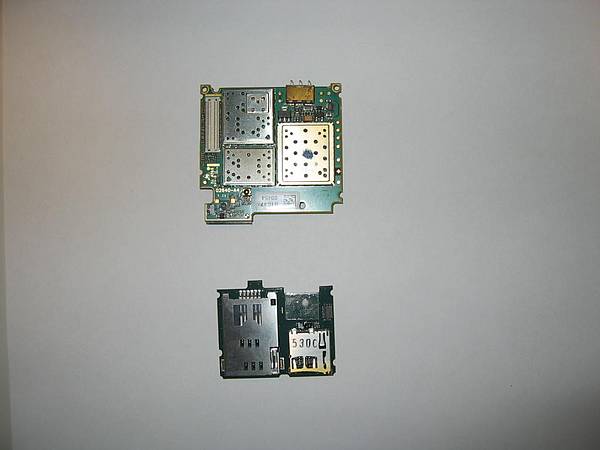

Pár pohľadov na jednotlivé dosky telefónu s elektronikou a slotmi. Na základnej doske je elektronika spočiatku zakrytovaná tieniacim plechom, neskôr už obnažená.

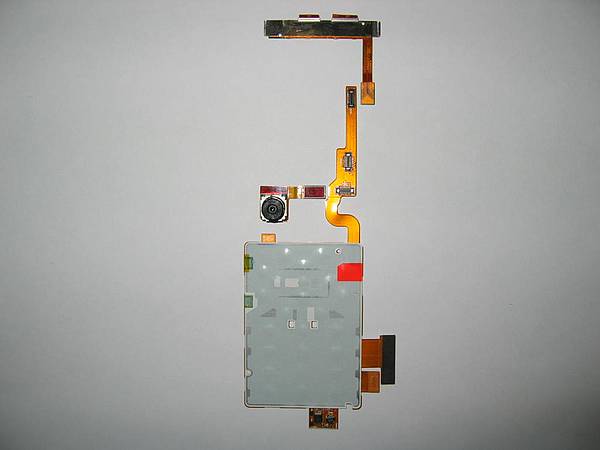

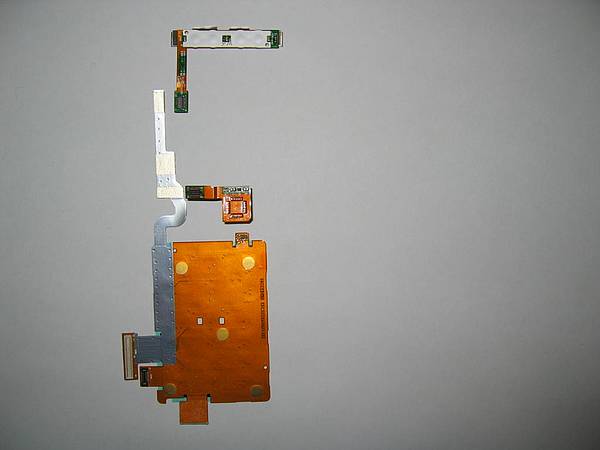

Ďalšie pohľady na plošné spoje a spôsob ich prepojenia.

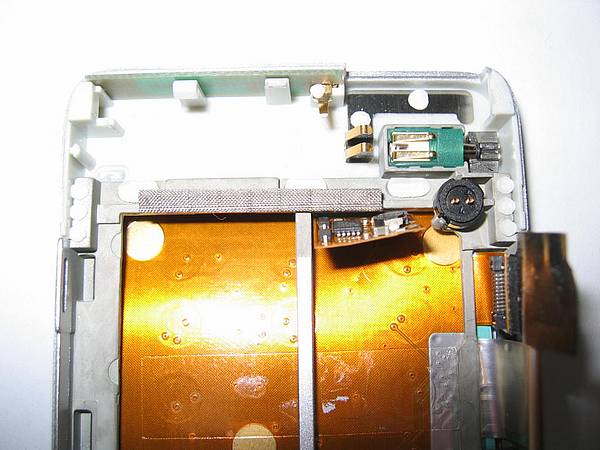

A nakoniec detailný pohľad na vibračný motorček, mikrofón a datový konektor.




Zdroj obrázkov: modopo.com











  Diskuse k tématu
11.03.06 11:32  Re: Pohľad do vnútra telefónu BenQ-Sie...   Autor: Ján Matúška (hanni) Pokračujeme v tradícii článkov pohľadov do vnútra telefónov a dnes s...hanni Zobrazit příspěvek
11.03.06 11:35  Re: Pohľad do vnútra telefónu BenQ-Sie...   A nevis o nejakym manazeru na beng siemens.deglaser Zobrazit příspěvek
11.03.06 14:33  Re: Pohľad do vnútra telefónu BenQ-Sie...   Ak myslis program na spravu telefonu,tak na ten si budes musiet pockat,kym sa telefony zacnu v Eur...hanni Zobrazit příspěvek
11.03.06 15:27  Re: Pohľad do vnútra telefónu BenQ-Sie...   Tyjo, dost mě překvapila tak mrňavá deska. Pořád se to všechno zmenšuje, ale tak to už je.RDT Zobrazit příspěvek
15.07.07 17:33  Re: Pohľad do vnútra telefónu BenQ-Sie...   Prosím pomoooc. Jak se dostanu k těm dvoum šroubkům nad displayem? Díkygoodji Zobrazit příspěvek
15.07.07 18:43  Re: Pohľad do vnútra telefónu BenQ-Sie...   Daj dole sklicko, ktore je na hlavnom displayi a pod nim sa nachadzaju 2 skrutky. Normalne ho vypa...mario_liptov Zobrazit příspěvek
15.07.07 19:47  Re: Pohľad do vnútra telefónu BenQ-Sie...   Díky. Už jsem se do něj dostal. Ale problém jsem nevyřešil. Včera mi upadl foun na zem, a na malém...goodji Zobrazit příspěvek
