  Úprava music setu IMS-700 - podruhé a trochu jinak
Vydáno dne:  22.05.2006
Zobrazeno celkem:  7565
Počet příspěvků v diskusi:  30 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.4   4.4 (hodnoceno 9x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.4

úprava



verze pro tisk

Dnes přinášíme návod na úpravu hudebního setu IMS-700, který tentokráte budeme upravovat přímo uvnitř přístroje.

K předělání mě vedlo několik důvodů:

1) nemožnost připojit externí anténu FM rádia a tím zlepšit kvalitu příjmu.
2) nespokojenost s detekcí tohoto zařízení mobilním telefonem SXG75 s fw12 a nově také s fw22. Zvuk je plochý bez basů. Ve fw22 je zlepšení, kterého je dosaženo ještě markantnější.
3) nemožnost využít IMS jako hlasitého stolního HF.

Omezení, která vzniknou provedenou úpravou:

Týkají se především možnosti připojení externího audio signálu (dochází k nim v důsledku „zmatení“ vstupního přepínacího obvodu provedenou úpravou). Po zasunutí nabíječe mobilu do IMS není možnost poslouchat přes IMS externí audio signál (po odpojení nabíječky externí vstup funguje). Po vložení mobilu do IMS není možnost poslouchat přes IMS externí audio signál (po vyndání mobilu, vypnutí a opětovném zapnutí IMS externí vstup funguje). Tato omezení funkčnosti by bylo možné odstranit, ale úprava by již rozhodně nebyla tak jednoduchá.

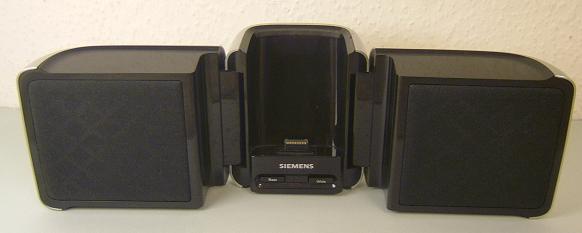

IMS před úpravou:



1) Vyvedení anténního vstupu:

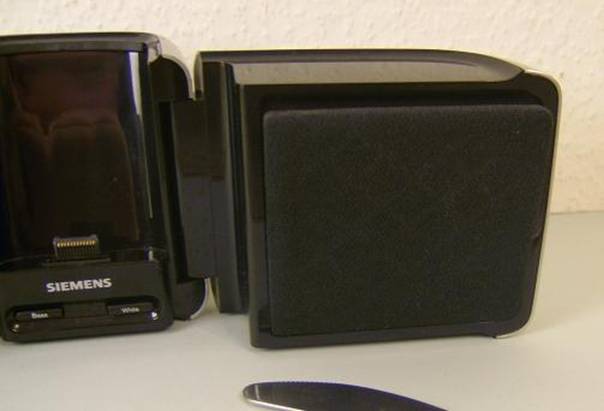

Původní anténa je realizována smyčkou uvnitř okolo pravého reproduktoru při pohledu zepředu. Pro rozebrání sejmeme látkový kryt (použil jsem jídelní nůž - pevný, tenký, ne ostrý) z tohoto reproduktoru:

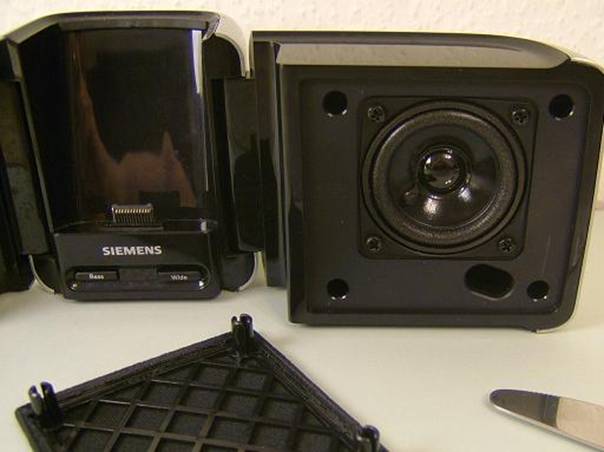

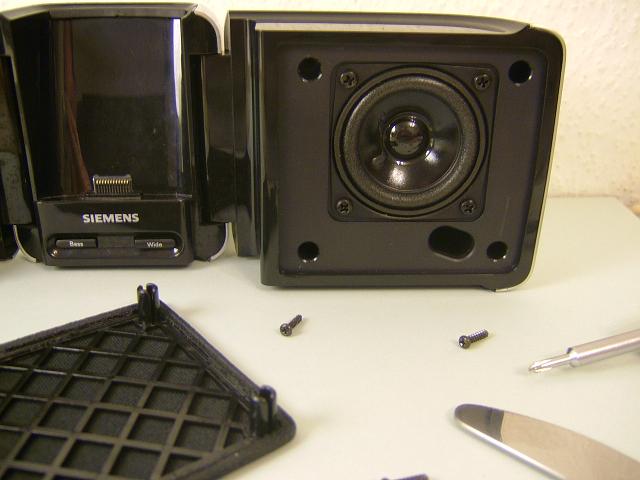

Křížovým šroubovákem povolíme čtyři šroubky v rozích „bedny“.



Sklopíme bedny a bez použití nástroje oddělíme zadní šedostříbrný kryt. S otvíráním začneme na vnější straně:

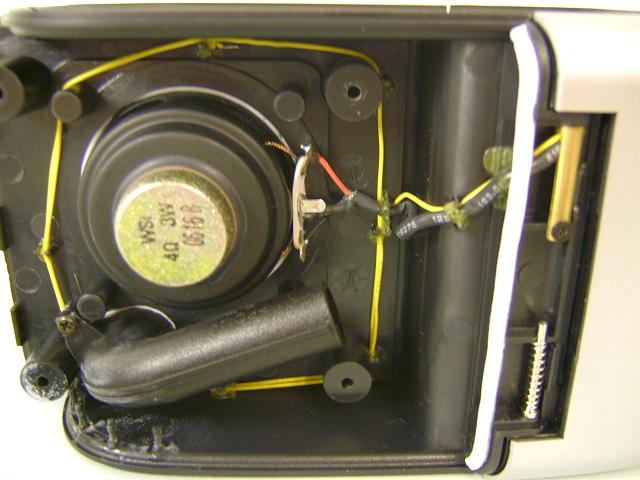

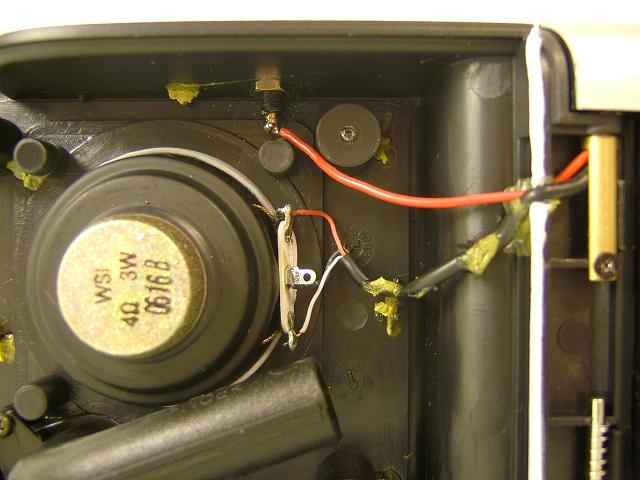

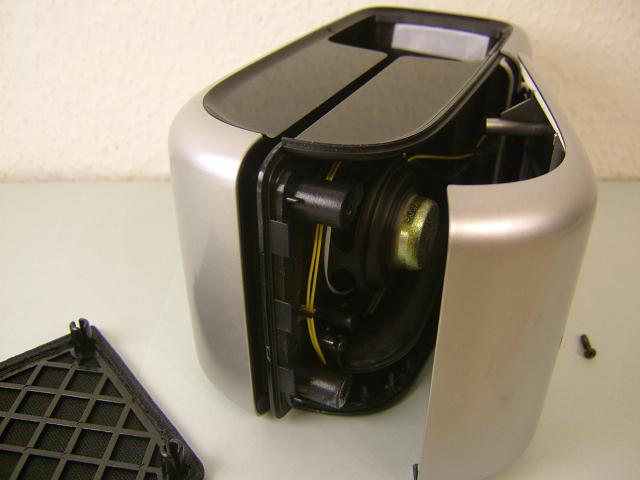

Po úplném odklopení krytu si všimneme žlutého drátu. To je anténa, kterou nahradíme. Já jsem jí nahradil kompletně celou, ale není problém tam původní drát ponechat, jenom ho ustřihnout a napojit na externí konektor.

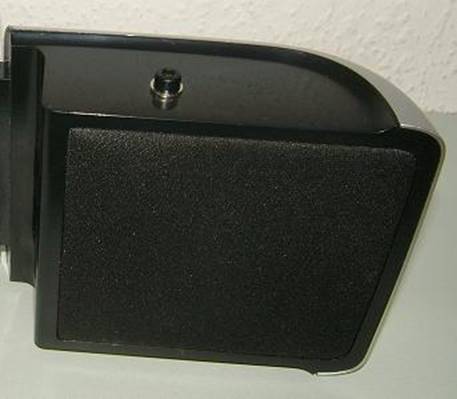

Jako externí konektor jsem použil nějaký typ mini banánku, ale je úplně jedno co se použije. Podle použitého konektoru se samozřejmě vyvrtá díra správné velikosti (kam to je na zvážení).

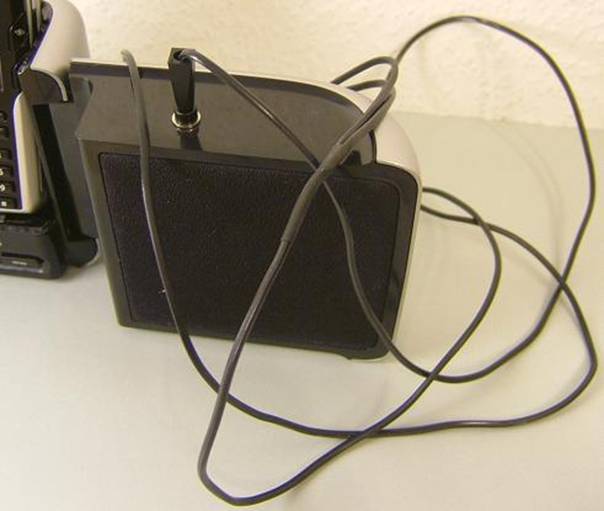

Potom můžeme kryt reproduktoru namontovat zase zpět, tato část operace je hotová. Jako anténa nejlépe poslouží co nejsilnější drát délky kolem jednoho metru.
<
br>


2. Upravení IMS tak aby ho vložený mobil detekoval jako HF.

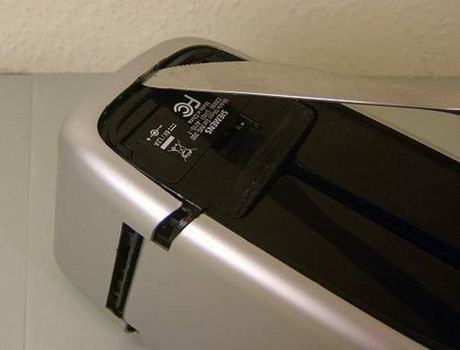

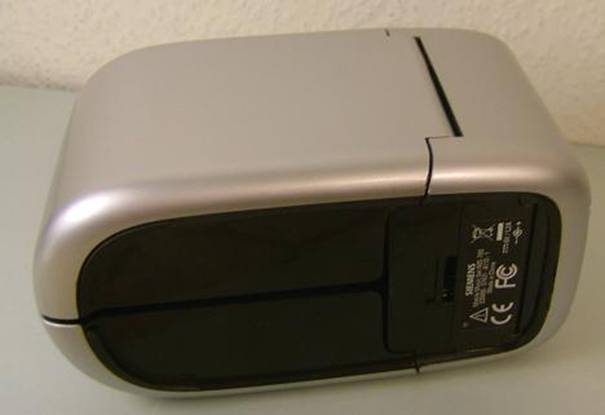

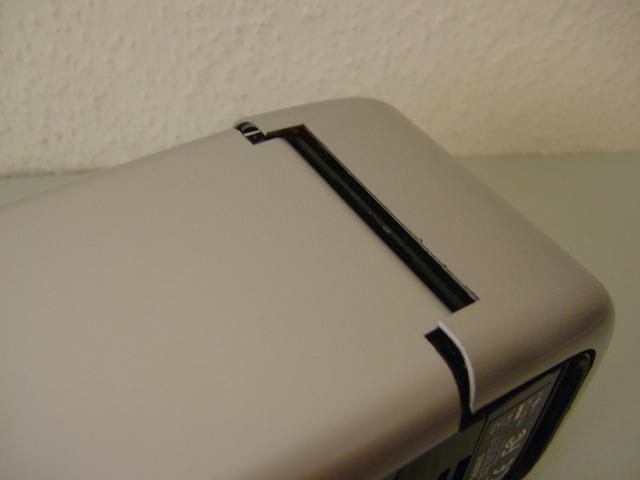

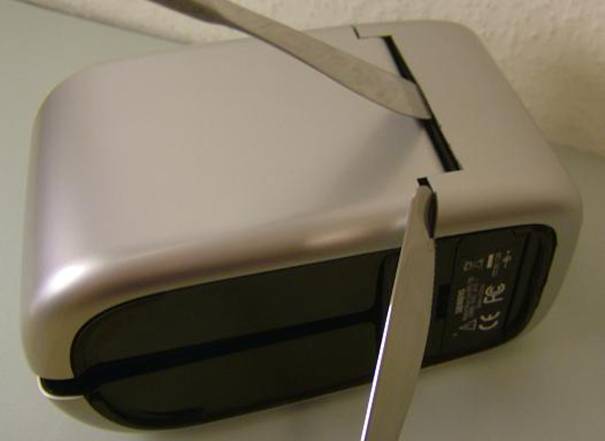

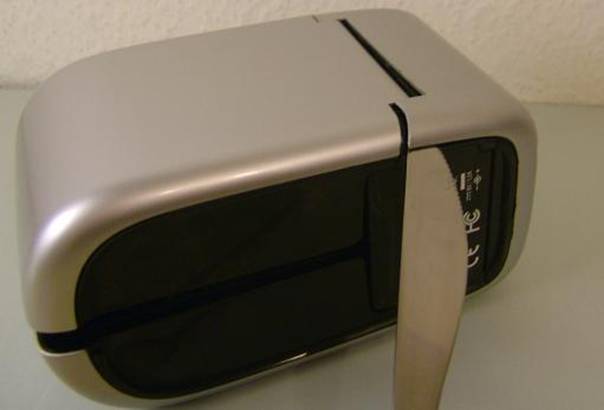

Nejdříve je zapotřebí oddělit zadní kryt abychom se dostali k elektronice. K tomu se mi osvědčila dvojice příborových nožů. Zde je třeba postupovat s citem, aby škody na venkovním obalu a zacvakávacím mechanismu byly co nejmenší. IMS sklapneme a položíme na jeden bok a začneme s otvíráním podle obrázku. Nejlépe zespodu, aby pokud vzniknou nějaké šrámy byly schovány dole.

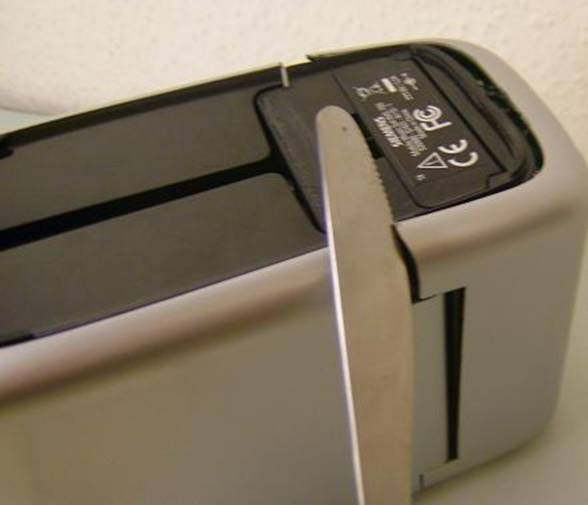

Když se nám podařilo odcvaknout spodní špičku, odcvakneme prostřední část pomocí druhého „nástroje“.

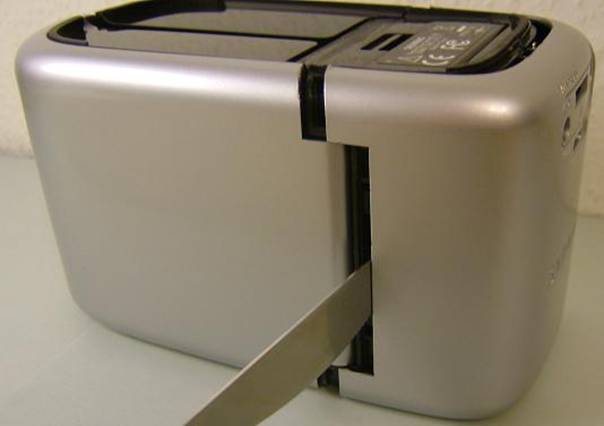

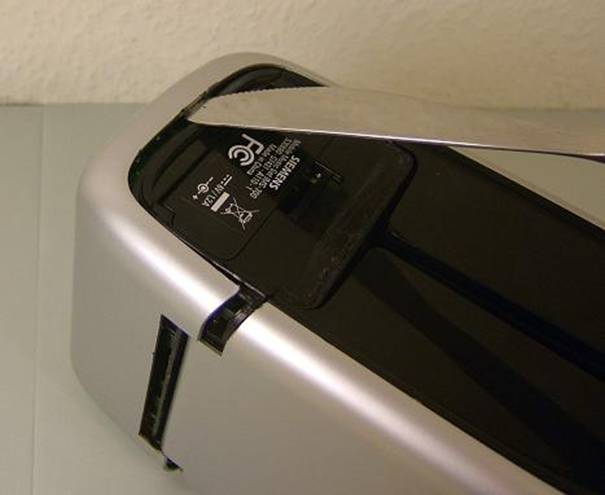

Opatrně a pouze s malým zasunutím posouváme nožem směrem k ještě nevycvaknutému druhému konci, až se nám ho podaří uvolnit.



Otočíme IMS vzhůru nohama a uvolníme spodní prostřední část.



Pokračujeme druhým rohem spodní části.



Otevření zakončíme na posledním místě, kde nám to ještě drží.

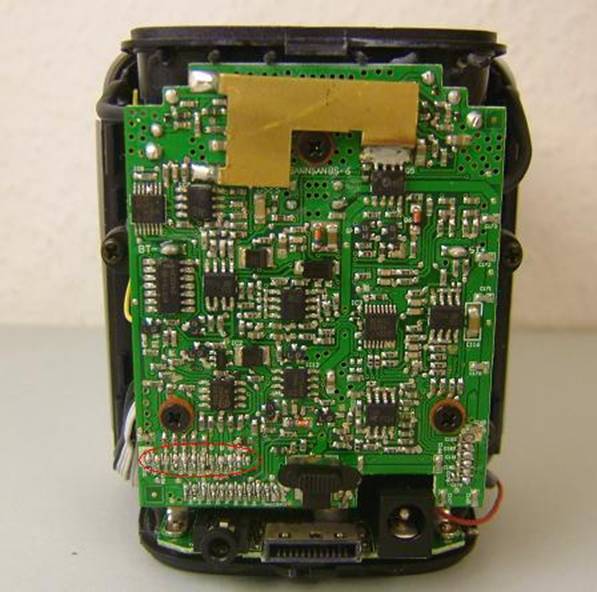

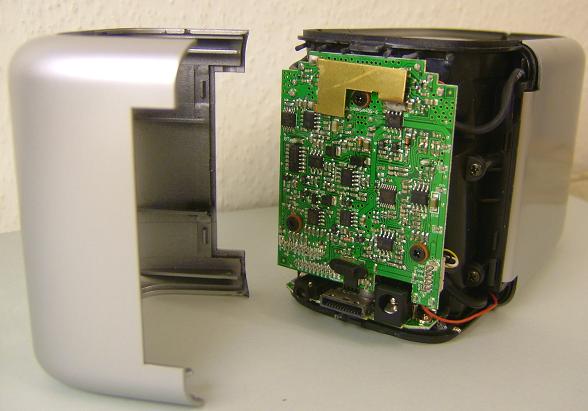

No a teď se nám naskytl pohled na to co je vlastně uvnitř (je toho tam na můj vkus zbytečně moc).

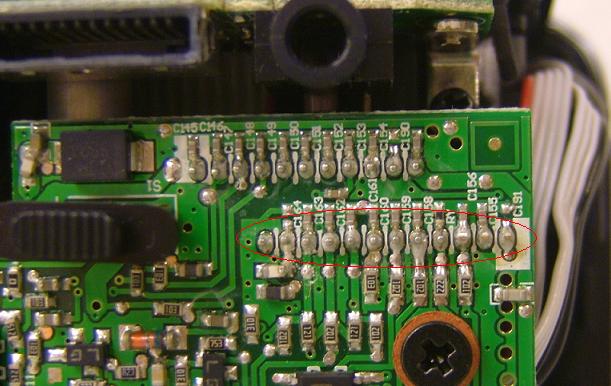

No a my se zaměříme na oblast, která je na obrázcích v červené elipse. ( Jsou to vývody z konektoru mobilu).



Pro lepší manipulaci při focení je IMS na dalších obrázcích vzhůru nohama.

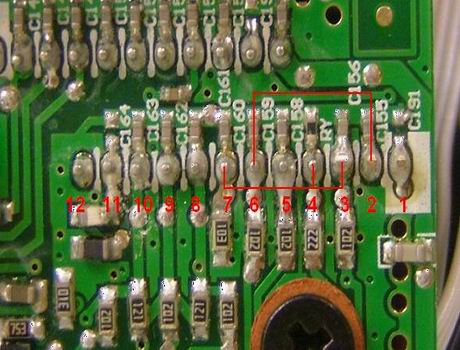

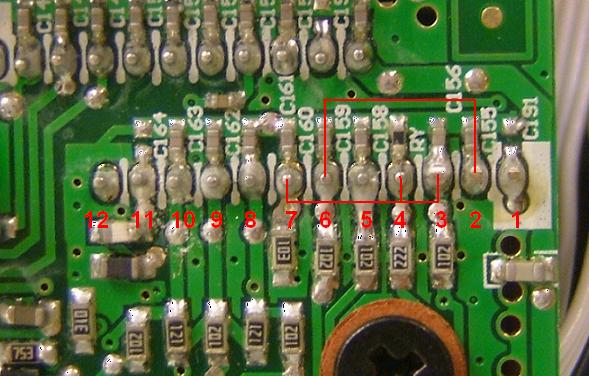

Pro detekci IMS jako HF v SXG-75 je nutné propojit piny 2 a 6 a také 3, 4 a 7.

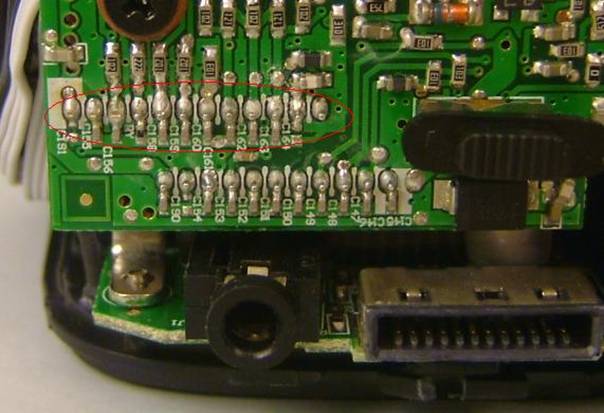

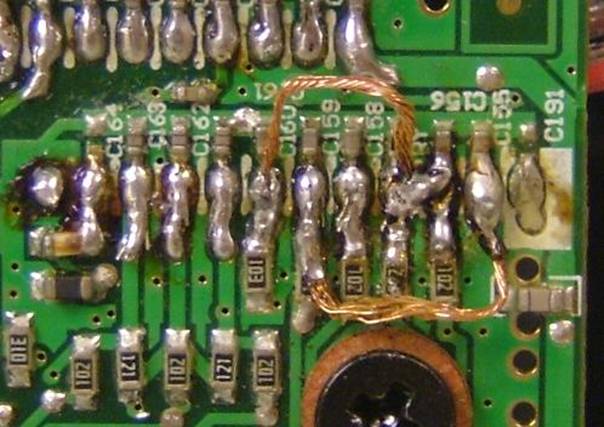

Pak to bude vypadat nějak takhle (Na obrázku je krásně vidět, že jsem s tímto IMS mohutně experimentoval. Použitý drát je tenoučká lakem izolovaná licna ).



Tyto dvě (tři propojky) způsobí, že IMS je mobilem detekován jako HF. V této části je vše hotovo a můžeme po kontrole funkce IMS zpět složit. Není problém v budoucnu tyto propojky lehce odstranit.

3. Úprava pro využití IMS jako stolního hlasitého telefonu.

Teď máme tedy možnost poslechu hudby přes IMS ve znatelně lepší kvalitě než před úpravou (platí pro SXG75/fw12, 22). Dále při zasunutém mobilu do IMS můžeme hovor poslouchat hlasitě přes bedny. Bohužel není možné do spojení hovořit - není připojen externí mikrofon. To jsem řešil tak, že na přední stranu mezi tlačítka Bass a Wide jsem umístil externí mikrofon (vyjmutý z běžného neznačkového siemens osobního HF za 80,-). Mikrofon je zapojený mezi piny 11 a 12 (11-minus nebo-li opláštění mikrofonu) přímo na plošný spoj konektoru. K němu se dostaneme tak, že rozebereme boudičku ve které je konektor držen. Zde nemám fotografie, protože boudička je rozebíratelná pouze jednou, jelikož je dohromady slepená. S trochou citu se dá rozebrat bez výraznějšího poškození. Po osazení a připojení mikrofonu pak nezbývá nic jiného než boudičku zpět slepit vteřinovým lepidlem. Výsledek pak vypadá takhle.

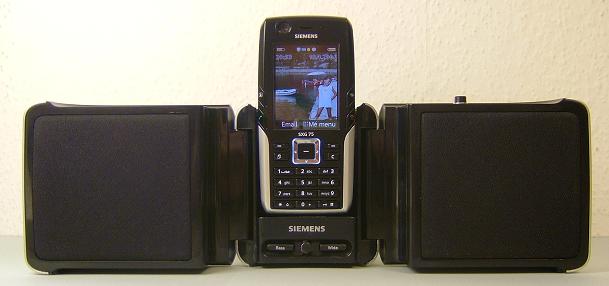

No a teď již nic nebrání tomu používat IMS jak stolní telefon. Zvuk je opravdu skvělý. A to je vše. Hodně zdaru a dobrý zvuk.
