  Autor


Ján Matúška
  Pohľad do vnútra telefónu BenQ-Siemens C81
Vydáno dne:  03.06.2006
Zobrazeno celkem:  8497
Počet příspěvků v diskusi:  11 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.6   2.6 (hodnoceno 10x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.6

informace



verze pro tisk

Ak ste si naše články o odkryvaní tajomstiev, ktoré telefóny skrývajú pod svojimi krytmi obľúbili, máme pre vás ďalšiu lahôdku. Dnes sa pozrieme na zúbok ďalšiemu z telefónov BenQ-Siemens, a to modelu C81.

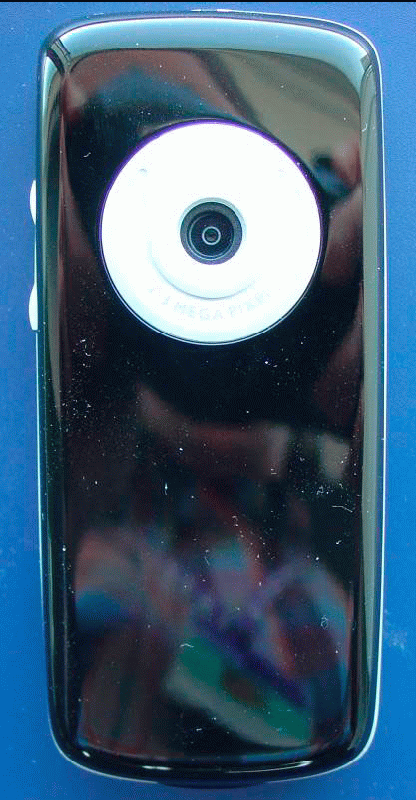

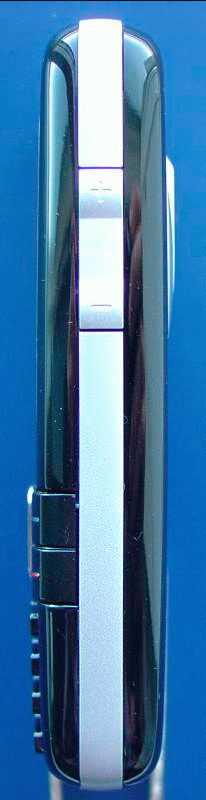

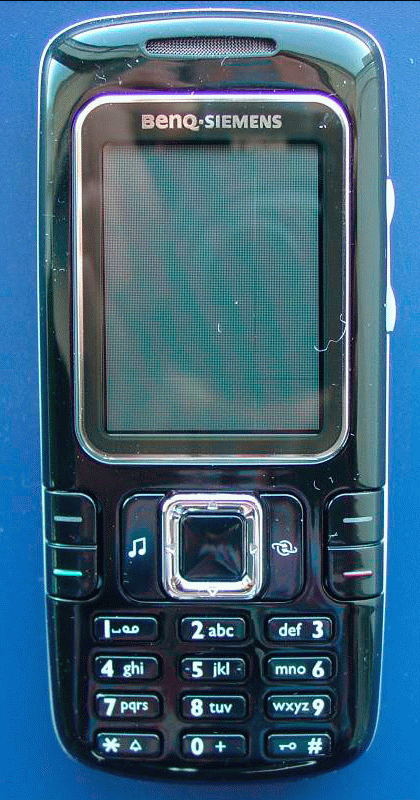

Tu si ešte môžete pozrieť, ako vyzerá telefón pred demontážou. A pekne, zo všetkých strán.

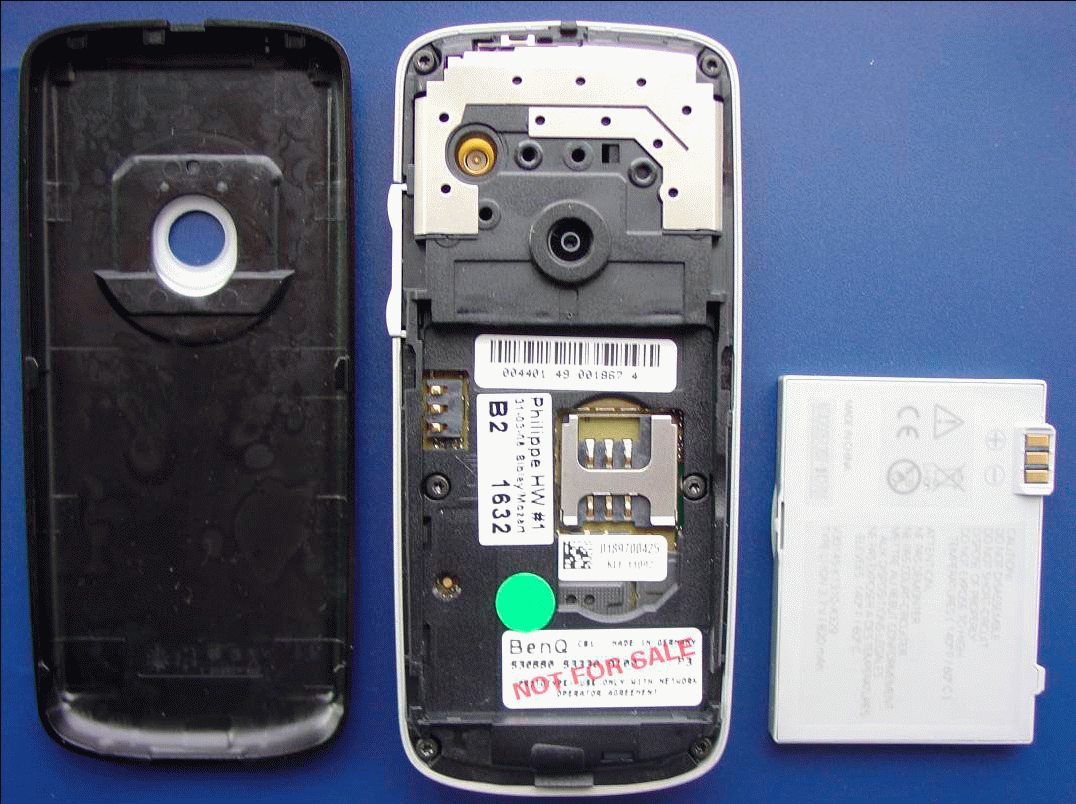

Na tomto obrázku je odobratý zadný kryt telefónu a vytiahnutá baterka.

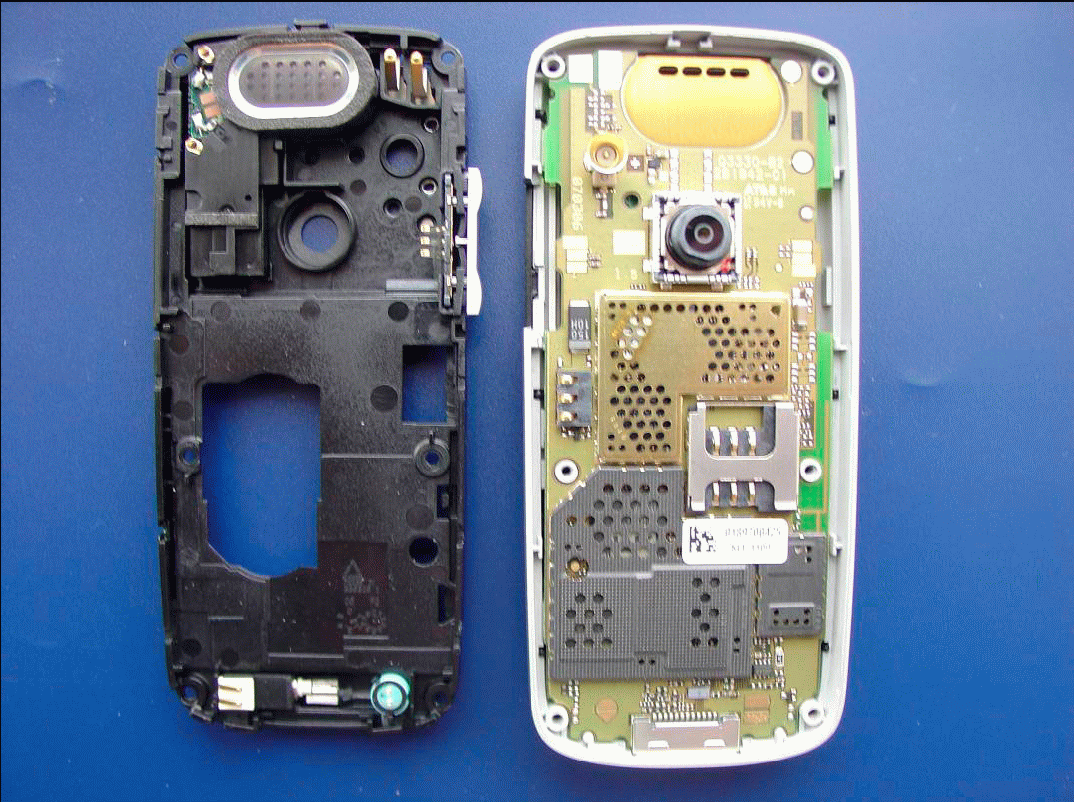

Takýto pohľad sa vám naskytne po odskrutkovaní 6-ich torx skrutiek a vybratí strednej časti telefónu, na ktorej je primontovaná v hornej časti anténa a v dolnej časti vybračný motorček a mikrofón.

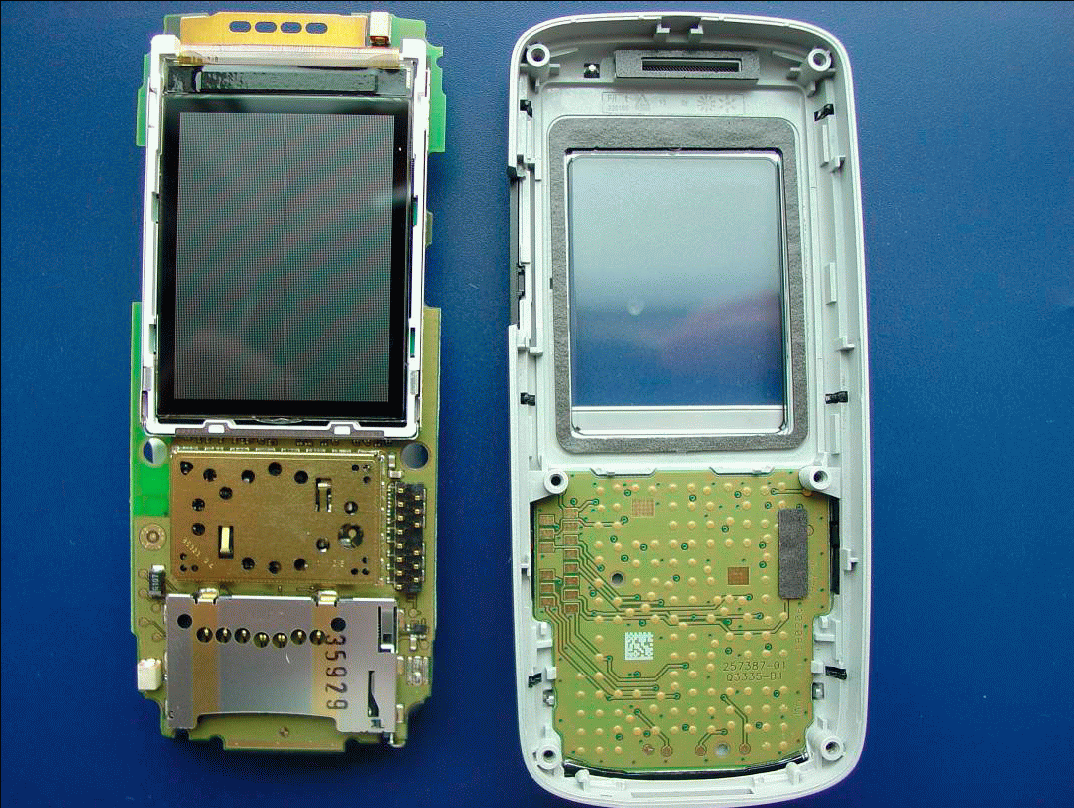

Demontovaná základná doska telefónu. Odkryl sa pohľad na dosku klávesnice.

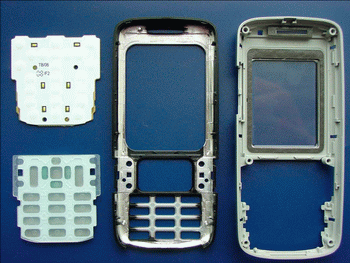

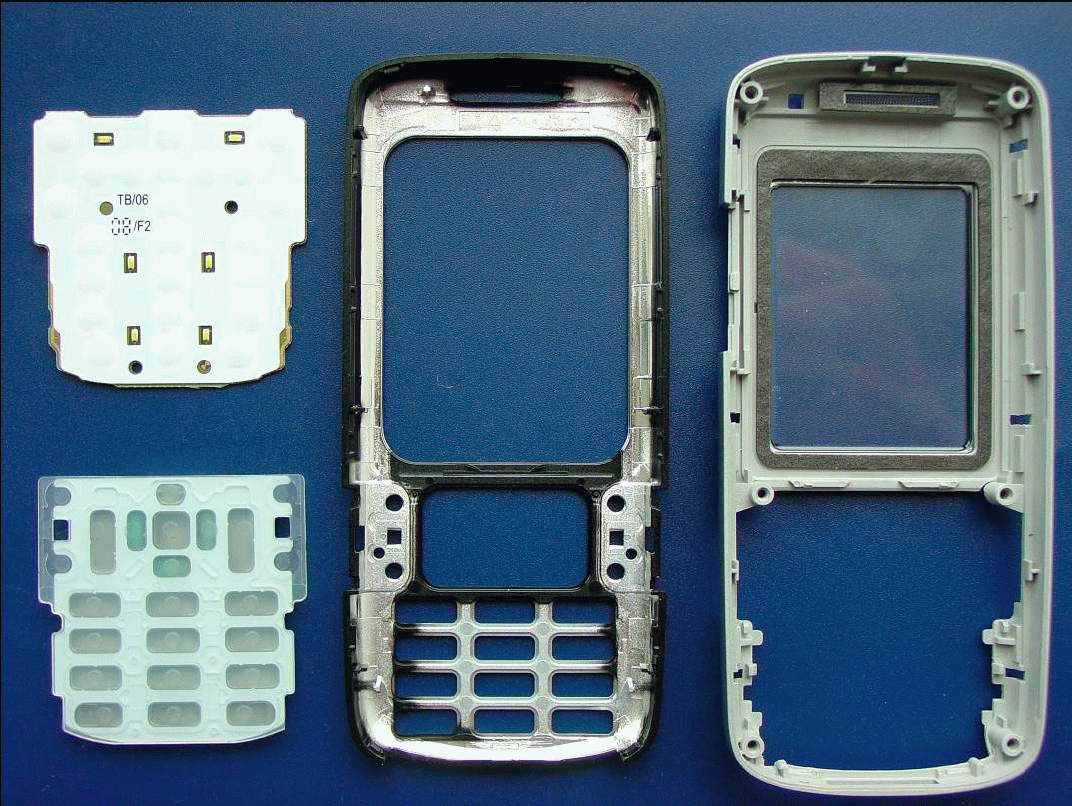

A tu už je rozmontovaná celá predná časť telefónu. V ľavej časti obrázku môžete vidieť hore dosku klávesnice a pod ňou samotné klávesnica.

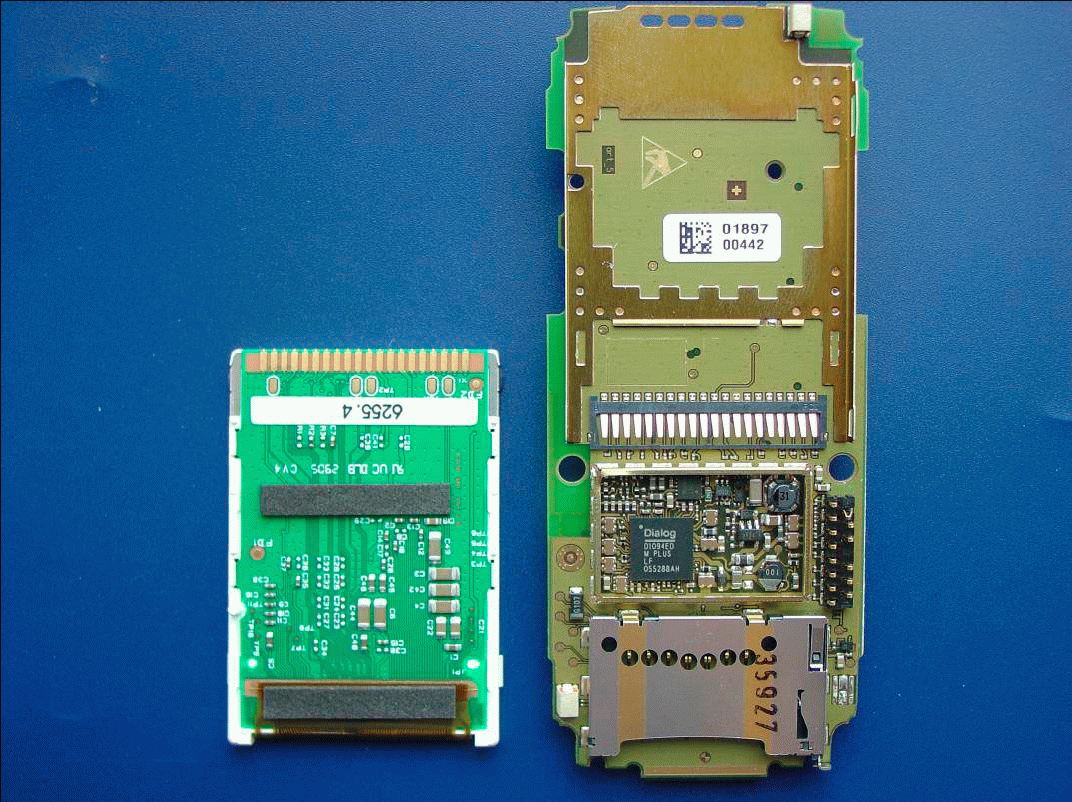

Základná doska, z ktorej bol demontovaný displej.

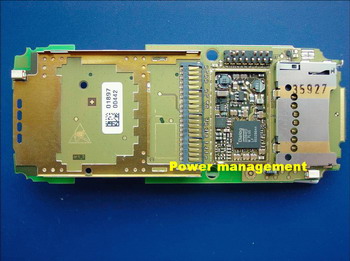

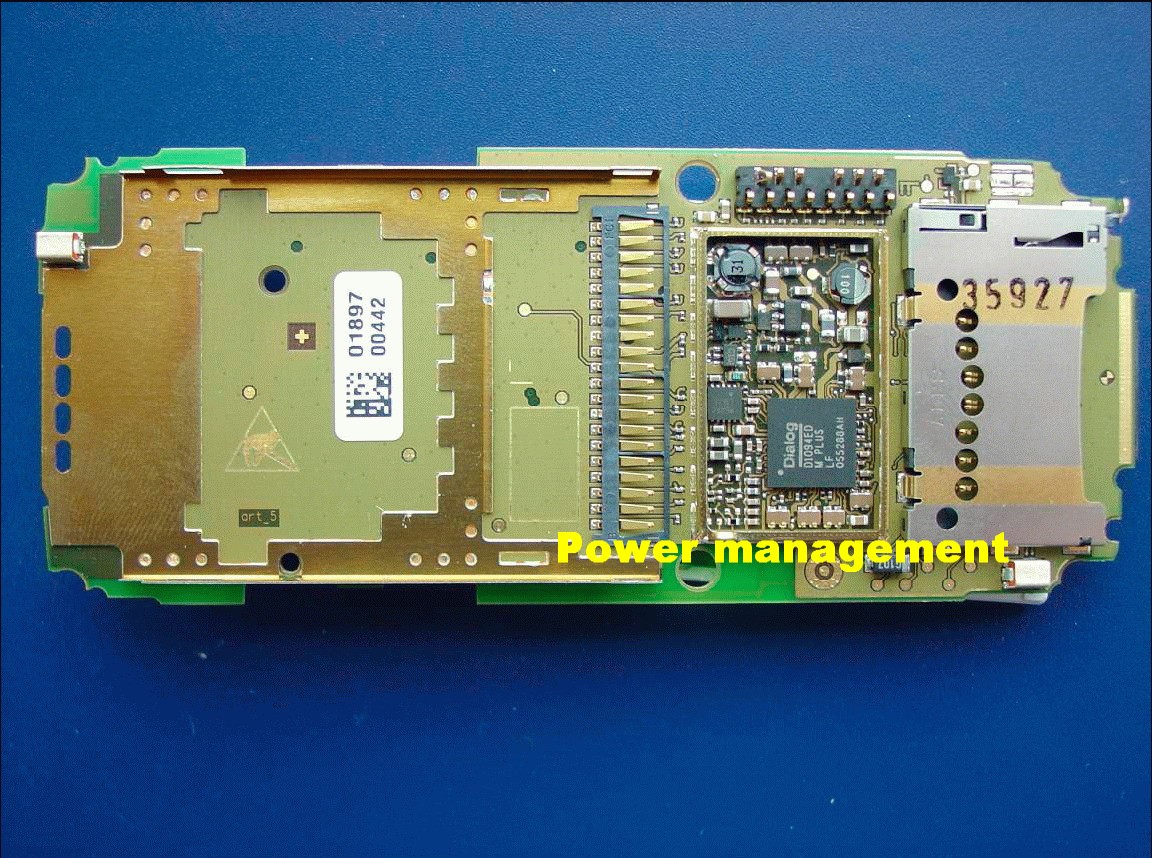

Detailný pohľad na prednú stranu základnej dosky s odkrytou elektronikou Power managementu.

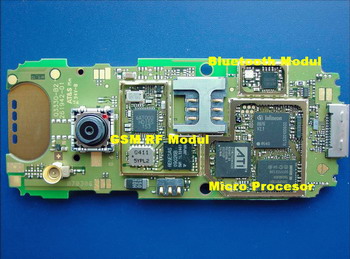

A pohľad na opačnú stranu základnej dosky, kde je tiež odkrytá elektronika dôležitých častí telefónu – RF a Bluetooth modulu a samotného procesoru telefónu. Okrem toho môžete vidieť čočku fotoaparátu, slot pre SIM kartu a konektory – dole datový, v strede batériový a hore konektor pre vstup externej antény.




Zdroj: gullfoss2.fcc.gov











  Diskuse k tématu
03.06.06 15:41  Re: Pohľad do vnútra telefónu BenQ-Sie...   Autor: Ján Matúška (hanni) Ak ste si naše články o odkryvaní tajomstiev, ktoré telefóny skrývaj...hanni Zobrazit příspěvek
03.06.06 16:07  Re: Pohľad do vnútra telefónu BenQ-Sie...   Hmm.. :-k Zdá se mi to, nebo je to S75 v jiném krytu? :|alkaba Zobrazit příspěvek
03.06.06 16:08  Re: Pohľad do vnútra telefónu BenQ-Sie...   Nezda..je to v podstate presne tak,ako si napisal :wink:hanni Zobrazit příspěvek
03.06.06 17:18  Re: Pohľad do vnútra telefónu BenQ-Sie...   chtěl jsem sem napsat, že má čip od ati jako S75, a tady se dozvím, že to je S75 v jinym obalu :)pip@ Zobrazit příspěvek
03.06.06 18:02  Re: Pohľad do vnútra telefónu BenQ-Sie...   To říkám už dávno a myslím si, že je to dobře.simp Zobrazit příspěvek
03.06.06 18:49  Re: Pohľad do vnútra telefónu BenQ-Sie...   Heh, tak právě proto jsem chtěl napsat do diskuse k tomuto článku. Že je to ve vnitř stejný, jako ...RDT Zobrazit příspěvek
27.06.06 01:03  Re: Pohľad do vnútra telefónu BenQ-Sie...   ahoj, zaujimalo by ma ci je mozne niakym sposobom napasovat kryt z s75 na tento telefon. dikReal416 Zobrazit příspěvek
08.07.06 18:27  Re: Pohľad do vnútra telefónu BenQ-Sie...    No... A ty ho snad máš? Nějak jsem nepochopil význam, ale nejspíš by to mělo jít.RDT Zobrazit příspěvek
09.07.06 18:34  Re: Pohľad do vnútra telefónu BenQ-Sie...   Tento telefon ma moja svagrina a kryty z S75 na tom menit nepojdu.hanni Zobrazit příspěvek
09.07.06 18:41  Re: Pohľad do vnútra telefónu BenQ-Sie...   To se ani nedivim, vzdyt S75 je celkove takovy hranatejsi. Ale C81 by urcite vypadala lip.Miroslav Šůs Zobrazit příspěvek
09.07.06 19:04  Re: Pohľad do vnútra telefónu BenQ-Sie...   Ano,C81 vypada v skutocnosti lepsie,ako na fotkach..a urcite lepsie ako S75 :wink:hanni Zobrazit příspěvek
01.03.09 15:20  Re: Pohľad do vnútra telefónu BenQ-Sie...   muzu se zeptat proc C81 nema LEDku??? :-k kdyz je to S75 v jinem krytu?? v prehledu MT je napsan...Danos Zobrazit příspěvek
