  Výroba stereo redukce na 3,5mm Jack pro Siemensy x65, x75
Vydáno dne:  25.08.2006
Zobrazeno celkem:  25687
Počet příspěvků v diskusi:  96 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8   2.8 (hodnoceno 28x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8

návod



verze pro tisk

Určitě jsou někteří uživatelé x65/x75 znepokojeni nekvalitní reprodukcí hlavně hudby u věstavěného reproduktoru telefonu. Jak docílit toho aby náš miláček hrál nahlas co nejlépe? Určitě připojením kvalitnějšího reprodukčního zařízení. Jak si vyrobit redukci právě na naše zařízení se dočtete v tomto článku.

Redukce na jack není nic jiného než zařízení, které se telefonu hlásí jako hands-free sada, a místo do sluchátek putuje zvuk do konektoru, kam zapojíme vlastní sluchátka nebo bedničky se zesilovačem nebo rovnou celou HiFi sestavu

V tomto návodu budu popisovat tvorbu redukce která se hlásí jako hands-free HHS-500 (x65,x75), pro SL45/SL45i je určen tento návod.

Podíváme se na schéma zapojení konektoru:



Je tedy zřejmé, že budeme potřebovat piny 8,9 a 10. K tomu, aby telefon rozpoznal příslušenství a posílal nám zvuk na konektor, je třeba propojit piny 2,6 a 3,4,7. Jako doplnění si můžou majitelé SXG75 a SX1 připájet na pin 12 anténu k rádiu, já jsem to vyřešil tak že jsem spojil pin 12 (anténa) s pinem 9 (Audio GND), a tak mi jako anténa funguje kabel vedoucí k bedničkám. Výsledné zapojení vypadá tedy takto:

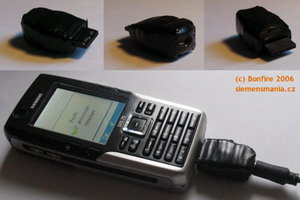

Schéma bychom tedy měli, vlastní realizace redukce už záleží na vás, jestli chcete právě 3,5 jack, nebo vývod na cinche, nebo rovnou připájet ke konektoru malý repráček . Já jsem si sehnal konektor pro starší řady x35,x45, upiloval, vnitřek upravil tak aby se mi tam vešel konektor na jack, a moje výsledné zařízení vypadá takhle:
(z pochopitelných důvodů se mi to nechce rozlepovat, pak se mi nemusí podařit to zase přilepit zpátky k sobě )



Jenom tak na okraj - testoval jsem SXG75 s několika discmany a MP3 přehrávači na soustavě Genius SW-Flat 2.1 1250W, a SXG75 měla bezkonkurenčně nejlepši zvuk ze všech testovaných přehrávačů (nepočítám nastavení ekvalizéru)
