  Autor


  Ako vyrobiť vstavaný blesk u M65/CX65/CX70
Vydáno dne:  22.02.2008
Zobrazeno celkem:  8301
Počet příspěvků v diskusi:  19 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.44.64.64.64.84.84.8   4.8 (hodnoceno 97x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.44.64.64.64.84.84.8

úprava



verze pro tisk

Inšpirovaný HW tuningom a rozpravami okolo neho som sa rozhodol, že vylepším svoj M65 o vstavaný blesk, ktorý sa dá použiť aj ako baterka na svietenie.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!

V prvom rade chcem upozorniť tunerov na to, že kontakty na ktoré budú pájkovať sú fakt miniatúrne, preto treba na úpravu veľa šikovnosti a trpezlivosti. Návod by mal fungovať aj na CX65 a CX70 akurát vypadáva bod 6.

Co budeme potřebovat:

Siemens M65, CX65/70
Vysokosvietivú diodu priemer 5mm
Pájku, cín a ostatné náradie



Postup:
  1. Najprv treba telefon rozobrať, na to nám poslúži šroubovák Torx-5
  2. Odstránime konektor externej antény, stačí medenú časť, kt. vyčnieva do krytu

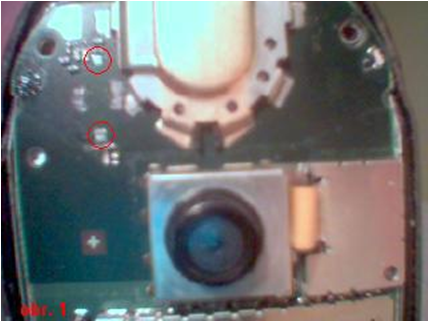

    V prípade, že sa Vám podarí odtrhnúť celú koncovku od matičnej dosky a nejde pripájkovať späť, spojte horný a dolný kontakt /obr.1/ medeným drôtikom
  3. Napájanie blesku bude z bočnej diody, ktorú stranu si zvolíte, je na Vás. /ja som najprv experimentoval s tou bližšou, ale keďže som to robil ,,na kolene,, podarilo sa mi ju zničiť, preto som natiahol drôtiky z druhej strany/. Jeden pól je na diode, druhý na tej malilinkej súčiastke vedľa. Kontakty sú také malé, že sa mi nepodarilo urobiť použitelné foto. Chce to trocha skúšania, pozor, záleží na polarite.

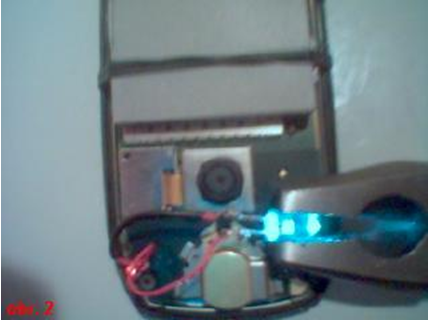

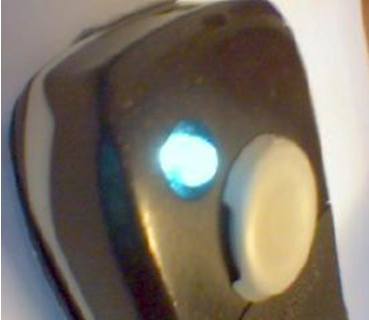

  4. Odskúšanie funkčnosti /obr.2/

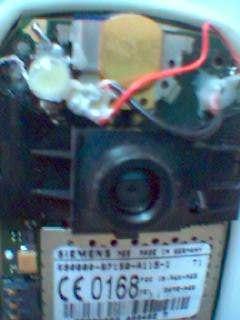

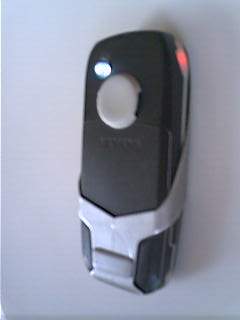

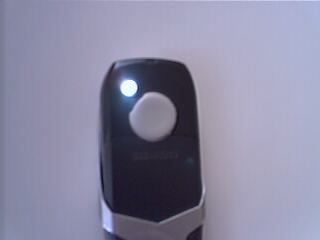

  5. Nakoniec som celý ,,výtvor,, zalial izolačnou hmotou, aby boli spoje a dioda držali na mieste. Potom telefón môžeme zmontovať.
  6. Gumové tesnenie som upravil tak, že som nožnicami odstrihol výčnelok pre anténu. Nevyzerá to esteticky, ale drží to a funkciu ochrany to plní. Pokiaľ chcete zachovať vodo/prachotesnosť mobilu, odporúčam upchať dieru okolo blesku napr. lepidlom.

Nie som elektrotechnik, preto návod neobsahuje presné technické termíny ani popisy, je dosť všeobecný, má slúžiť skôr ako inšpirácia a dôkaz, že sa to dá.
Hodil by sa k tomu ešte elf na ovládanie, ale to už bohužiaľ nezvládam, preto sa s nádejou obraciam na ľudí, ktorí by to mohli urobiť.














  Diskuse k tématu
24.02.08 12:29  Re: Ako vyrobiť vstavaný blesk u M65/C...   Autor: cyber-j Inšpirovaný HW tuningom a rozpravami okolo neho som sa rozhodol, že vylepším svo...D4X Zobrazit příspěvek
24.02.08 13:31  Re: Ako vyrobiť vstavaný blesk u M65/C...   lol tak to by mě nenapadlo :mg: :mg: :mg:pluto3 Zobrazit příspěvek
24.02.08 13:50  Re: Ako vyrobiť vstavaný blesk u M65/C...   :shock: Dobrý nápad =D> . Prikláňam sa k prosbe vytvorenia elf-u, aby sa to dalo použiť aj...SPIKEBOY Zobrazit příspěvek
24.02.08 13:50  Re: Ako vyrobiť vstavaný blesk u M65/C...   To Pluto> Vies ze to nebol moj napad? Ale dost mi to chybalo, hlavne ako baterka a tak som...cyber-j Zobrazit příspěvek
24.02.08 13:50  Re: Ako vyrobiť vstavaný blesk u M65/C...   teoreticky to pojde na kazdy model nie?sssugi Zobrazit příspěvek
24.02.08 13:57  Re: Ako vyrobiť vstavaný blesk u M65/C...   Ak myslis tie co su vymenovane v navode, tak ano, ale o ostatnych skor nie, neviem ako by si to ov...cyber-j Zobrazit příspěvek
24.02.08 14:25  Re: Ako vyrobiť vstavaný blesk u M65/C...   Toto je vlastne upgrade [url=http://www.siemensmania.cz/content.php?id=241]tohto návodu[/url] :)SPIKEBOY Zobrazit příspěvek
24.02.08 14:37  Re: Ako vyrobiť vstavaný blesk u M65/C...   Ano, mas pravdu, vedel som aj o tejto možnosti, ale nechcelo sa mi zhánať konektor a ako sa poznám...cyber-j Zobrazit příspěvek
24.02.08 14:48  Re: Ako vyrobiť vstavaný blesk u M65/C...   Pre priblizenie: ta "malilinka súčiastka vedľa" podla navodu, je 150 ohmovy odpor. To je...mario_liptov Zobrazit příspěvek
24.02.08 19:13  Re: Ako vyrobiť vstavaný blesk u M65/C...   Hehe, tak tohle je opravdu šílené, ale nápadité :mg: . Jen má smůlu ten, kdo používá auto hand...RDT Zobrazit příspěvek
24.02.08 19:17  Re: Ako vyrobiť vstavaný blesk u M65/C...   Dobrý nápad aj realizácia, ale poprosil by som autora aby to odfotil ešte raz ak môže digitálnym f...kozino Zobrazit příspěvek
24.02.08 20:51  Re: Ako vyrobiť vstavaný blesk u M65/C...   Je to moc hezký, ale jaksi tam nikde nevidim, jak se pak má LEDka rozsvěcovat. Chápu, že je to pře...jenda^^ Zobrazit příspěvek
24.02.08 21:37  Re: Ako vyrobiť vstavaný blesk u M65/C...   neslo by to spravit elfom ,.,.ze elf lampicka (fonarik) ktory zapne vsetko osvetlenie naplno ze by...palucko Zobrazit příspěvek
24.02.08 22:00  Re: Ako vyrobiť vstavaný blesk u M65/C...    Keď vyvrtaš dieru o dva cm doprava, je tam pod krytom miesto a nebudeš pri montáži musieť odober...cyber-j Zobrazit příspěvek
24.02.08 23:23  Re: Ako vyrobiť vstavaný blesk u M65/C...   Pamatujete si jak se kdysi prodávali kryty na baterii jak tam byla v tom už zabudovaná i LED dioda...EINEX Zobrazit příspěvek
25.02.08 02:26  Re: Ako vyrobiť vstavaný blesk u M65/C...   Já bych potřeboval něco takovýho (no spíš na ten konektor) udělan na svýho Voxíka... Ale nic, jsem...jenda^^ Zobrazit příspěvek
26.02.08 21:28  Re: Ako vyrobiť vstavaný blesk u M65/C...   super by bylo, kdyby nekdo vymyslel elf primo na ovladani tech blikajicich diod, ptz ony samy o so...stavca Zobrazit příspěvek
05.07.08 16:06  Re: Ako vyrobiť vstavaný blesk u M65/C...   Nevíte jak dostat něco takového do SXG75 ? Moc by se mi to hodilo :mg:EINEX Zobrazit příspěvek
05.07.08 16:21  Re: Ako vyrobiť vstavaný blesk u M65/C...   To zatial neviem, ale mám jedno funkčné SXG, ktoré nepužívam, tak ho otvorím a uvidím. Ale si mys...cyber-j Zobrazit příspěvek
06.07.08 00:01  Re: Ako vyrobiť vstavaný blesk u M65/C...   Jak jsem to měl rozebrané tak vzadu nad reprákem je docela dost místa na něco takového a dioda by ...EINEX Zobrazit příspěvek
