  Jak rozebrat Siemens U10
Vydáno dne:  25.08.2008
Zobrazeno celkem:  6215
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.8222   2 (hodnoceno 1x)
1111.21.21.21.41.41.41.61.61.61.81.81.8222

návod



verze pro tisk

Mnoho majitelů Siemensu U10 kteří měli jako já prach pod displejem si určitě říkalo, jaké by to bylo kdyby ten prach mohli odstranit. Mnohé odradila absence šroubků, ovšem ani zacvakávací kryt není překážkou zdárnému otevření telefonu. Podíváme se tedy jak na to.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

První krok je nalezení nějakého tenkého předmětu, který je měkčí než plast ze kterého je telefon vyroben. Pokud by byl použit nůž, mohlo by se stát, že okraje krytů zničíte. Mě se nejlépe osvědčil lidský nehet, takže vezmeme nehet a vypáčíme kryt na níže vyznačených místech. Postupujeme tak, že rozevřeme škvíru, a pokusíme se boční stěnu telefonu ohnout aby se zobáčky krytu uvolnily. Takto postupujeme po celém obvodu telefonu, nejprve odklopíme spodní část, potom vrchní.

Pro uživatele, kteří chtějí pouze vyčistit prach pod displejem zde tento návod končí. Koumáci mohou však pokračovat směle dál.

Po odklopení předního krytu nás konečně čekají šroubky. Tyto odšroubujeme šroubovákem s označením TORX 6. Po odšroubování můžeme buď všechny desky vyklopit ze krytu ven a nebo rozebrat po částech. Displej a klávesnice mají pod sebou černé plastové rámy které jsou zobáčky zakousnuty do DPS, stačí chvíle námahy a všechny se vám podaří nedestruktivně uvolnit. Pod rámy a displejem jsou dva flex kabely připojené k desce, které opatrně odpojte.

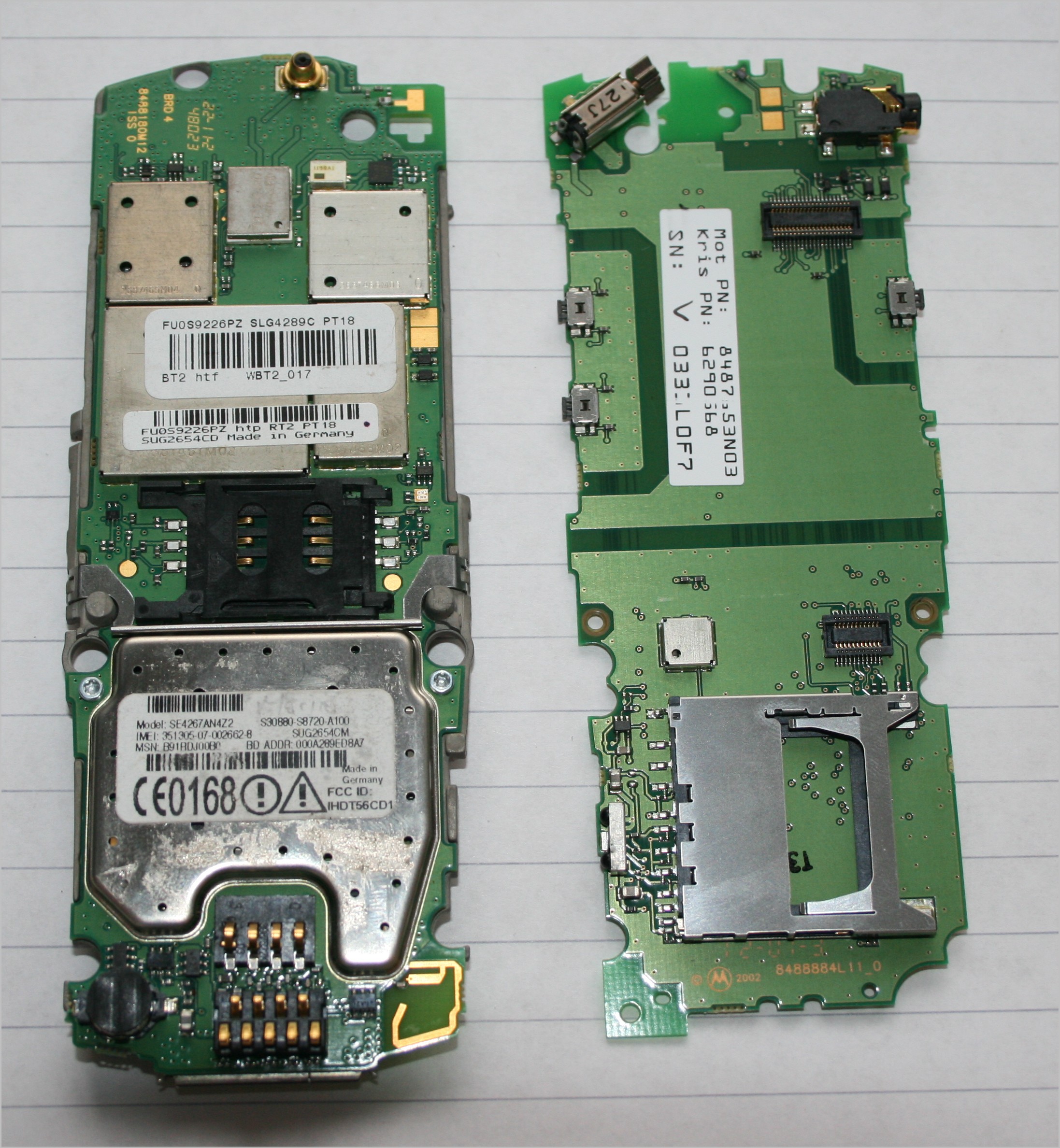

Dále už nám zbývají pouze dvě základní desky (nebo jedna základní a jedna vedlejší?). Jsou k sobě připojeny vnitřním konektorem a vše je posichrováno čtyřmi šroubky. Stačí nám odšroubovat pouze dva abychom desky od sebe odklopili (opět TORX6).

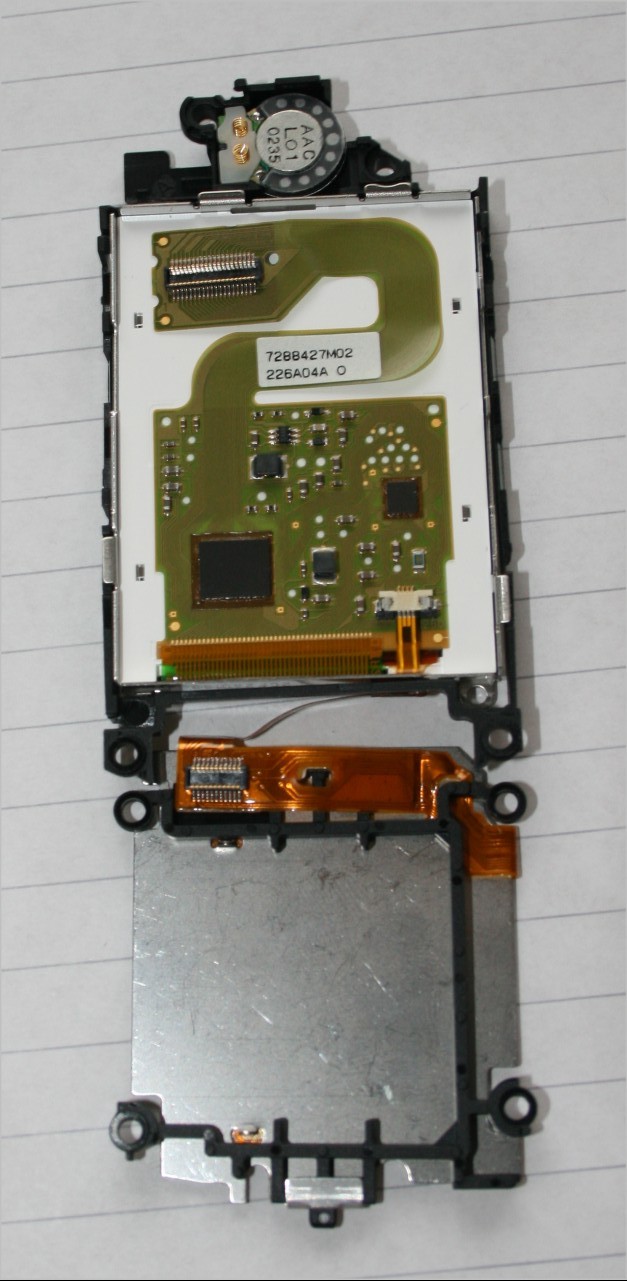

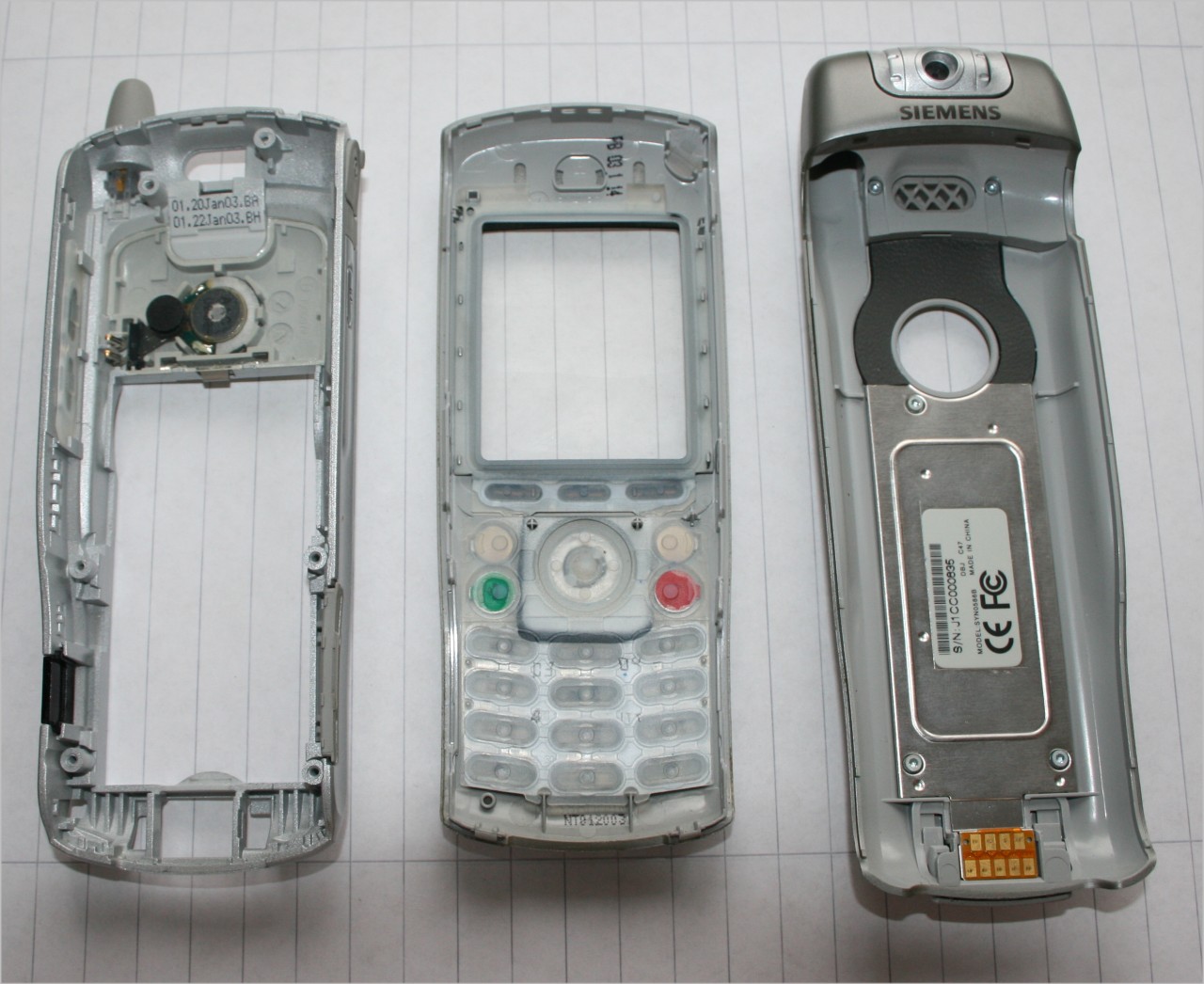

Nyní před sebou máme rozebraný Siemens U10. Pro slintaly kteří si návod pouze čtou a nekoupili si tento unikátní telefon nabízím pár fotek vnitřku přístroje:
