  Úprava joysticku pro CX65
Vydáno dne:  23.10.2004
Zobrazeno celkem:  15698
Počet příspěvků v diskusi:  22 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 46x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

úprava



verze pro tisk

Rozčiluje vás velký otvor okolo joysticku CX65-tky? Máte obavu z prachu? Zde je jednoduchý návod na zakrytí otvoru.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!

Po koupi tohoto telefonu a jeho zevrubné prohlídce mě trochu děsil otvor v klávesnici kolem pětisměrného joysticku z obavy proniknutí nepořádku pod klávesnici.
Zvažoval jsem zhotovení nějaké těsnící podložky, ale komplikací byl způsob provedení otvoru kolem "hlavičky" joysticku tak, aby dobře přiléhal po celém obvodě. Řešení jsem nalezl na diskuzi německých stránek http://www.cx65.de. Nevím jak na to autor přišel, ale řešení je opravdu jednoduché a výrobu "těsnění" tak zvládné úplně každý.




Co budeme potřebovat:

 Klíček k otevírání výměnného krytu
 Tuhý lakovaný papír
 Kancelářskou děrovačku
 Pinzetu
 Nůžky





POSTUP:

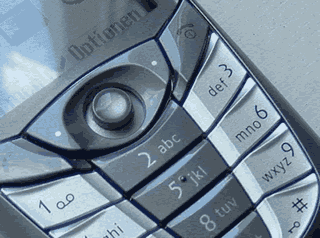

Telefon před úpravou


1. Pomocí klíčku rozděláme výměnný kryt telefonu i s klávesnicí

2. Kancelářskou děrovačkou "prorazíme" do připraveného kartonu díru (nebo díry, pro více pokusů) - kupodivu joystick má stejný průměr

3. "Díru" obstříhneme z archu asi s 3mm přesahem - já jsem vystříhl kolem čtverec a jeho rohy poté zkosil, aby vzniknul osmiúhelník

4. Pomocí pinzety vzniklou šablonku nasadíme na joystick a dorazíme až k rozšířené základně, přes níž pinzetou přesahy mírně ohneme

5. Přiložíme klávesnici a nasadíme kryt telefonu


a tím jsme hotovi.

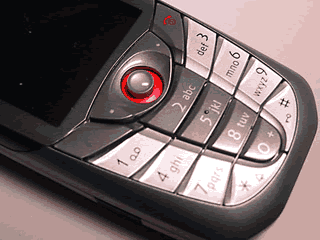

Telefon po úpravě


Ještě pár poznámek na závěr.

Pokud možno, používejte zmíněný lakovaný papír, který je právě díky vrstvě laku lépe odolný proti vlhkosti.
Fantasii se meze nekladou a můžete použít jakékoliv barvy
Nevýhodou (dle mého názoru zanedbatelnou) je snížení osvícení joysticku.
