  Ako rozobrať Siemens CX65
Vydáno dne:  17.05.2005
Zobrazeno celkem:  13581
Počet příspěvků v diskusi:  17 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 42x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

návod



verze pro tisk

Po dlhšej odmlke som sa rozhodol napísať ďalší návod na rozobratie momentálne asi najviac rozšíreného a všestranného telefónu Siemens CX65.

Pre začiatok je potrebné pripomenúť, aké nástroje budeme potrebovať. Ako vždy to je torxový skrutkovač veľkosti 5 (štandard u siemensov), plochý skrutkovač, ďalej nejaké páčidlo alebo niečo v tvare plochého skrutkovača, ale z mäkkého materiálu! (napr. plast), aby sme nepoškodili kryt mobilného telefónu a samozrejme šikovné ruky.


Obr.1

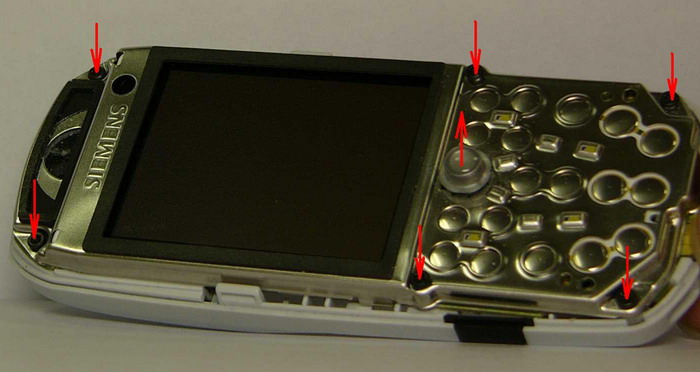

Najprv si vyberte z MT batériu a potom ho začnite otvárať podľa obr.1. Samozrejme, ako prvý sa musí odstrániť predný kryt. Musíte začať odvrchu, pretože zo spodnej strany je kryt veľmi pevne uchytený a silným páčením by ste mohli odlomiť zaisťovacie perká a zničili by ste si predný kryt. Vezmite si spomínané páčidlo (pokiaľ máte dlhé nechty, tak to pôjde aj s nimi) a nadvihnite predný kryt na vrchnej strane telefónu, kde ukazuje prvá šípka. Kryt je uchytený na dvoch zaisťovacích lamelách, ktoré stačí silnejšie nadvihnúť, aby sa odistili.
Ďalej pokračujte v smere druhej šípky (obojstranne), aby ste odistili ďalšie lamely. Postupne nadvihujte kryt dovrchu, až ho odstránite úplne. Ak sa vám podarilo odstrániť predný kryt, tak teraz musíte vytiahnúť tlačítko joisticku. To spravíte silným vytiahnutím smerom nahor. Upozorňujem, že tlačítko joisticku je tam veľmi pevne nasunuté a treba viacej sily na jeho odstránenie. Aby ste nepoškodili, resp. neodtrhli celý joystick, skúste si pridržiavať kovovú časť pod joystickom, ktorá je ešte priskrutkovaná na doske telefónu. Pozrite obr.2.


Obr.2

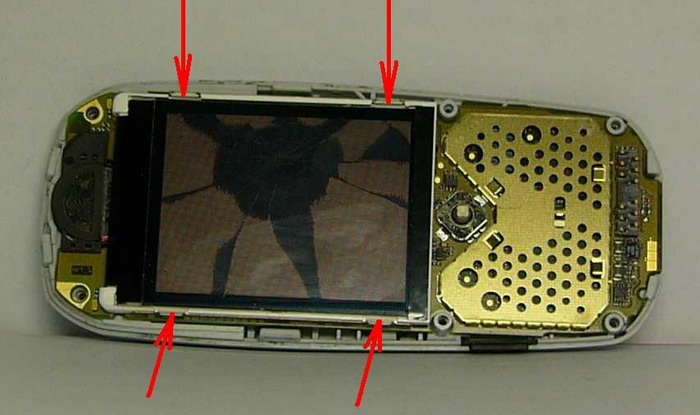

Teraz môžete odskrutkovať všetkých 6 skrutiek, ktoré sú vyznačené aj na obr.2. Po odskrutkovaní odoberte kovovú časť. Následne môžete odstrániť displej (podľa toho čo chcete s telefónom robiť) a to nasledovne. Podľa obr.3 musíte odistiť 4 zisťovacie lamely, ktoré držia displej. Stačí ich jemne poodtiahnúť smerom od displeja, a tým sa odistia. Nie je to zložité, iba si musíte dávať pozor, aby ste silno nezatlačili a nepraskli displej! Displej má zo spodnej strany iba kontakty, čiže sa nemusíte obávať nejakého fóliového vodiča, ktorý by vám znepríjemňoval odopnutie displeja, ako to bolo u starších modeloch (rada x35).


Obr.3

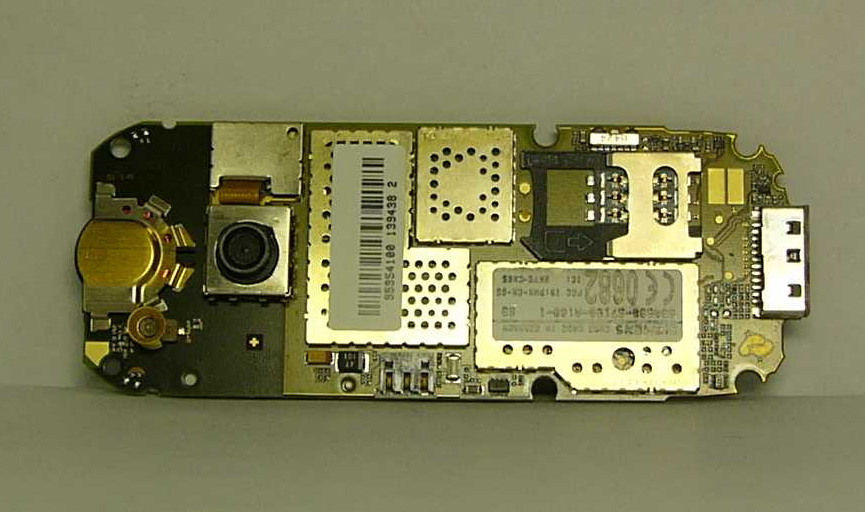

Ďalej môžete odstrániť tieniace plechy, aby ste sa dostali až k samotnej doske plošných spojov a množstvu integrovaných obvodov (BGA). Tie sa odstraňujú trochu ťažšie a nesmiete sa báť ich pokrivenia, pretože tak ľahko ako ich pokrivíte, tak ich aj narovnáte. Na odstránenie používajte nejaký pevnejší predmet, môžete aj plochý skrutkovač. Plechy stačí iba podvihnúť smerom dohora. Musíte ich podvihovať po celom ich obvode. Na obr.3 si môžete všimnúť prasknutý displej – tento telefón bol v servise kvôli výmene displeja.

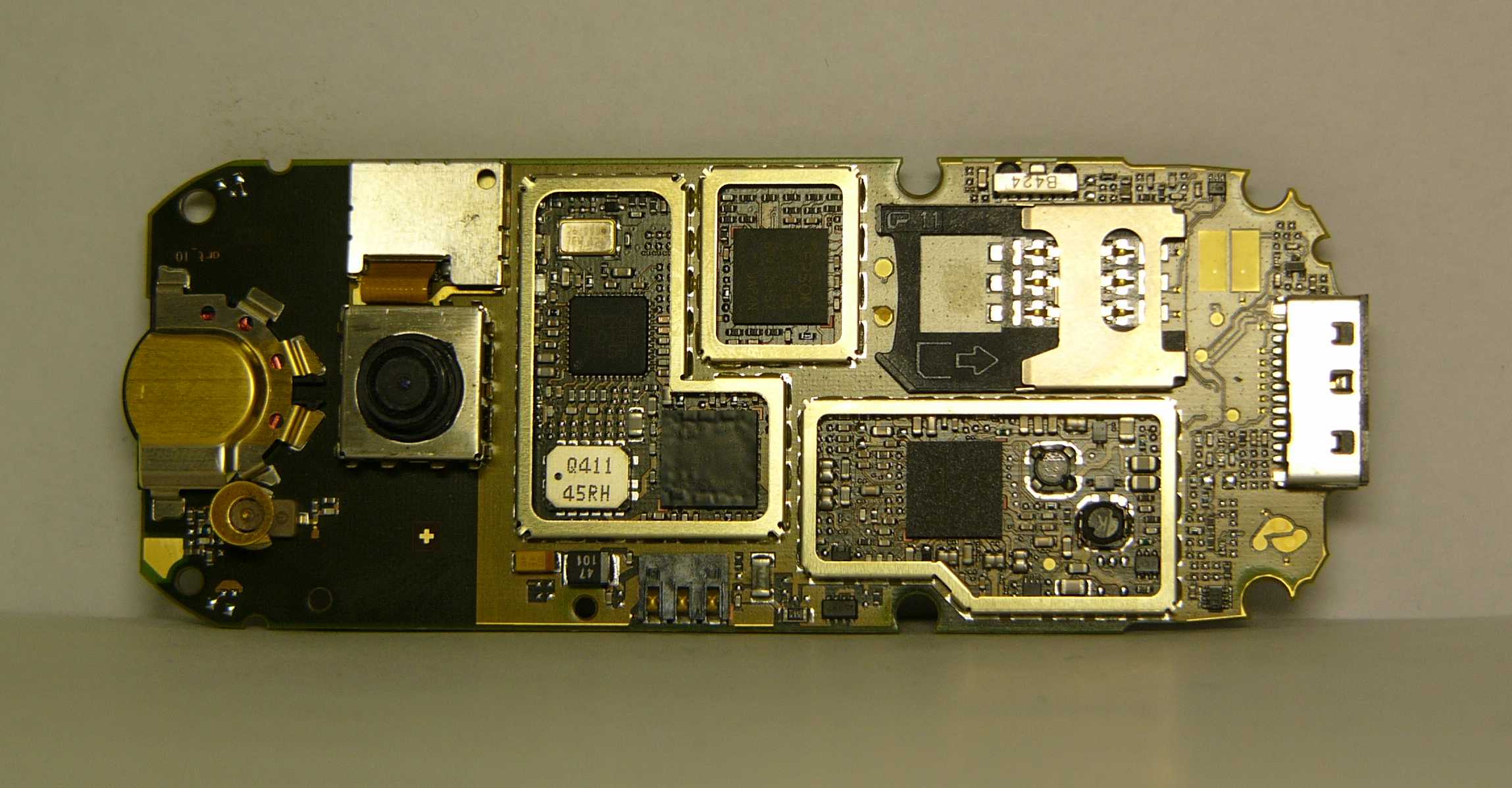

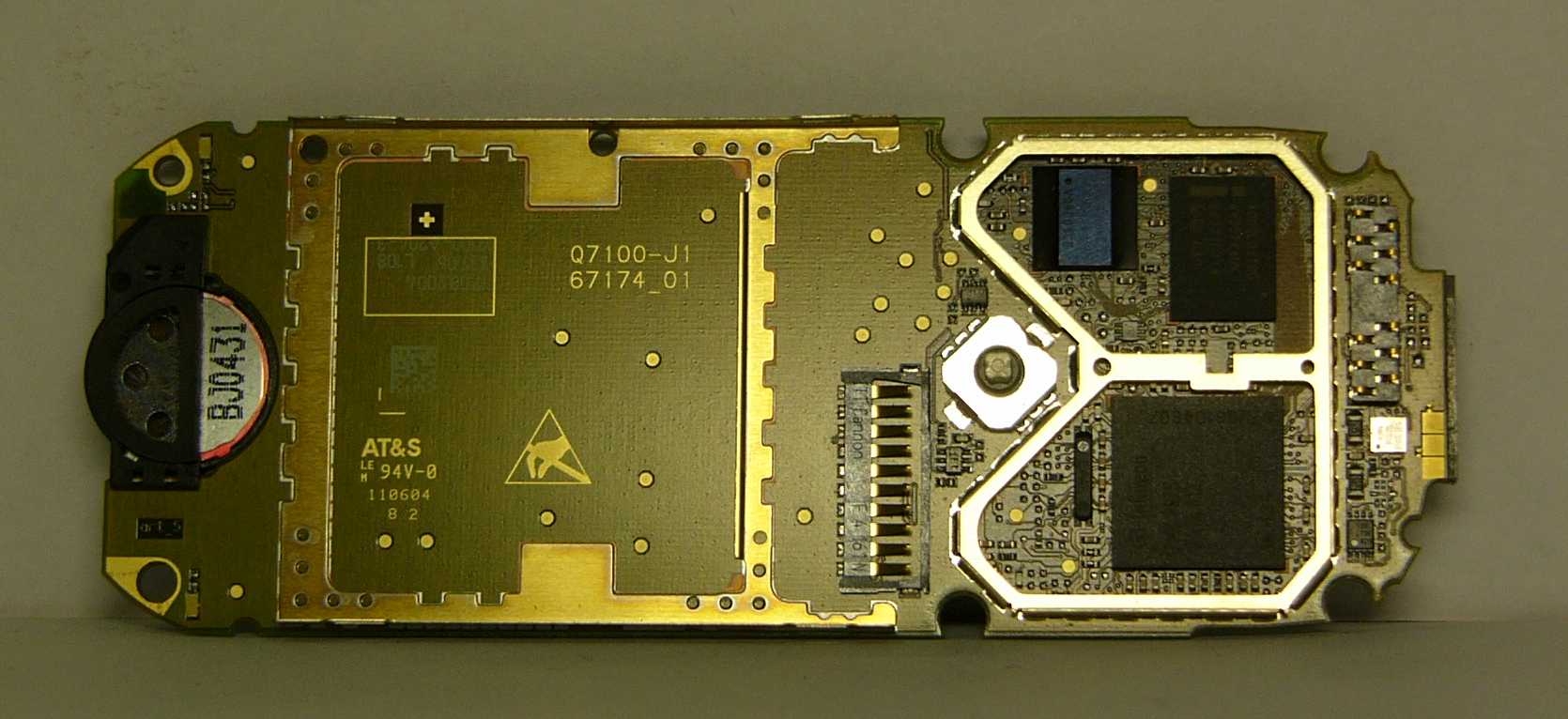

A ešte pár fotiek základnej dosky


Dúfam, že vám tento návod pomohol pri úspešnom rozobraní vášho telefónu.
