  Autor


Jiří Balcar
  Generování kódů pro x65 s fw36 a vyšším - UPDATE
Vydáno dne:  23.05.2005
Zobrazeno celkem:  30858
Počet příspěvků v diskusi:  115 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8   2.8 (hodnoceno 16x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8

úprava



verze pro tisk

Po dvou týdnech přicházíme s upraveným návodem, který pro nás doupravil a otestoval jirka12 a za spolupráci díky i Jirkovi Dobrému. Stále častěji se hovoří o testpointech pro telefony řady x65. Proč a jak je použít v praxi? O tom více v následujícím článku.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!

Objevují s nám telefony řady x65, které již z výroby mají firmware 36 a vyšší. Zde nastává problém při přechodu na nižší firmware pro potřeby úprav a možnosti spolupráce s flashovacími programy x65flasher a V-Klay.

Principielně existují dvě možnosti: 1) "patch bootcore" pomocí javaplikace a nebo za 2) pomoci programu PapuaUtils, vygenerováním ini souboru pro x65flasher a loaderu pro V-Klay (generování loaderu přímo aplikací V-Klay je totožné s touto variantou, kdy část programu PapuaUtils je implementována přímo jako součást V-klay).
Obě tyto možnosti mají ale jeden zásadní problém a to je nutnost mít v telefonu firmware maximálně do verze 33. Řešení u telefonů s původním (továrním) firmware do této verze je nasnadě, použije-li se servisní update firmware ve Winswup, kterým se provede patřičný downgrade na nižší verzi firmware, pomocí PapuaUtils se vygenerují potřebné klíče a opět je možno přejít na vyšší firmware. Ale ouha, pokud máme v telefonu již tovární firmware 36 a vyšší, tento postup již nefunguje. Proto se velmi záhy objevila možnost generování kódů v PapuaUtils za pomoci testpointu. A jak tedy na to?



Co budeme potřebovat:

 Program PapuaUtils 0.26t a vyšší
Stáhnout
 Návod na PapuaUtils
Číst
 Šroubovák Torx 5x30
 Odpor 15-50 Ohmů, pájka
 Elektrosvorka, kousek drátku, pinzeta
 Servisní kabel
 Šikovné ruce :-)



Zhluboka se nadechneme a jdeme na to.

1. Opatrně rozebereme telefon (inspirací nám může být návod Jury Červeňana Ako rozobrať ...) Samozřejmě nemusíme oddělávat displej, ale musíme opatrně sejmout stínící plech, který se nachází dole pod displejem, abychom se dostali tam, kam potřebujeme.

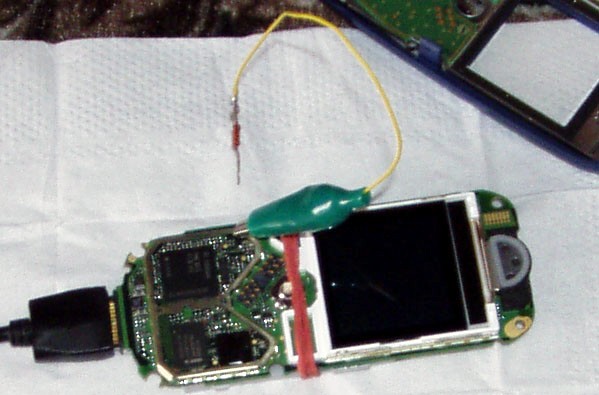

Obr. 1. Testpoint prakticky /zdroj allsiemens.com /
Obr. 1. Testpoint prakticky /zdroj allsiemens.com /


2. K vypnutému tělu telefonu připevníme, například pomocí gumičky, baterii, připojíme kabel do telefonu a PC.


3. Odpor s hodnotou 15-50 ohmů připájíme na kousek drátku a druhou stranu drátku připájíme ke "krokosvorce", kterou připevníme na rámeček po odejmutém stínícím plíšku tak, jak vidíme naznačeno na obrázku č. 1.

4. Nastavíme program komunikační port PapuaUtils podle návodu.

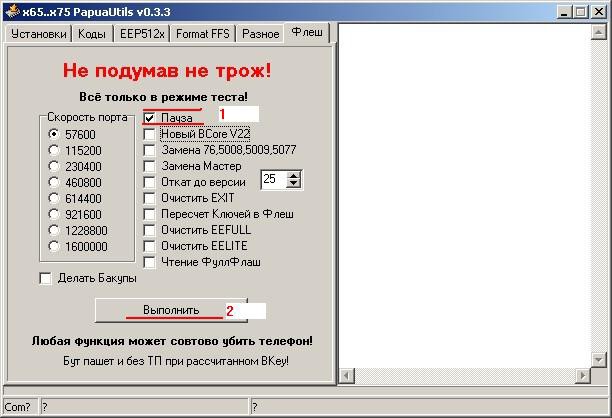

Obr. 2 PapuaUtils


5. Spustíme program PapuaUtils (pozor verze 0.26t a vyšší!!!) a nejdříve zkontrolujeme na poslední záložce, zda máme zaškrtnuté zvýrazněné políčko /1./, dle obrázku 2.

Testpoint pro C65 /zdroj allsiemens.com /
Obr. 3a Testpoint pro C65 (zdroj: allsiemens.com)

Testpoint pro CX, M a S65 /zdroj allsiemens.com /
Obr. 3b Testpoint pro CX65 a 70 M65(zdroj: allsiemens.com)



6. Propojíme testpoint (propojíme odporem zelená pole) dle obrázku 3.

7. V PapauaUtils stisknemetlačítko "Provést" /2. dle obrázku 2/ a krátce propojíme na telefonu RED BUTTON (simulujeme stisk červeného tlačítka, například pinzetou). V informačním okně se objeví info o pauze 1,5 nebo 2 sek a v tu chvíli můžeme testpoint rozpojit - odejmout odpor.

8. Dále pokračujeme v programu PapuaUtils - Záložka kódy - body 4, 6 , 8, 9 a 11 (podle návodu).


Tím máme nachystané vše potřebné pro práci se všemi programy, které jsme doposud nemohli používat a můžeme vesele začít s patchováním.
Nejdříve si samozřejmě odstraníme krokosvorku s odporem, nezapomeneme vrátit stínící plíšek na své místo a telefon opatrně sestavíme do původní podoby. Pokud vám cokoli po opětovné montáži zbylo, nevyhazujte to, určitě brzy přijdete na to, kde to chybí ;o).
