  Ako urobiť testpoint u CX a M75
Vydáno dne:  04.08.2005
Zobrazeno celkem:  18148
Počet příspěvků v diskusi:  31 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2   3.2 (hodnoceno 8x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2

návod



verze pro tisk

Chcete si urobiť zálohu fullflash, poprípade nahrať do telefónu nejaké patche a telefón sa vám nespojí s programom V_Klay? Riešením je urobenie testpointu pre vygenerovanie potrebných kódov a loaderu v Papua Utils.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!

Čoskoro po uvedení telefónov CX a M75 na trh sa veľmi rýchlo na rôznych stránkach objavili aj prvé patche na tieto telefóny. Nato, aby ste však tieto patche mohli do telefónu nahrať, potrebujete sa spojiť s programom V_Klay. To isté platí aj vtedy, keď si chcete urobiť zálohu fullflash, ktorá je pred začiatkom patchovania nevyhnutnosťou. Rovnako, ako to bolo u telefónov rady x65 s továrenským firmwarom 36 a vyšším, aj tu musíte použiť testpoint, aby ste mohli v programe Papua Utils vygenerovať a zapísať do telefónu SKey a následne vygenerovať svoj osobný loader. Naši nemecký kolegovia zo stránky modopo.com zverejnili na svojom fóre krátky návod a niekoľko fotiek na urobenie testpointu. My sa vám to budeme snažiť poskladať do uceleného článku a dúfam, že sa nám to podarí tak, aby ste to všetci pochopili.

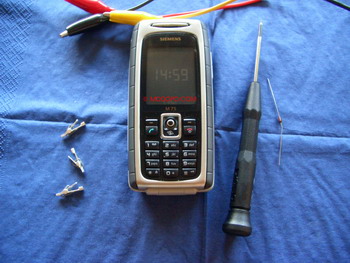

Potrebovať k tomu budete skrutkovač Torx č. 5, 3 elektrikárske káble s banánikmi (poprípade nejaké 3 kúsky drôtu) na prepojenie baterky a telefónu, k tomu 3 svorky, diódu 1N4148 (100V 150mA) a hlavne kus odvahy a pevné nervy.
Fotky sú robené pre telefón M75, ale rovnaký postup je aj pri telefóne CX75.



Najprv musíte telefón rozobrať. Zoberte dole krytku kamery (u M75), zadný kryt a vyberte baterku.



Odskrutkujte všetky skrutky a roztvorte telefón.

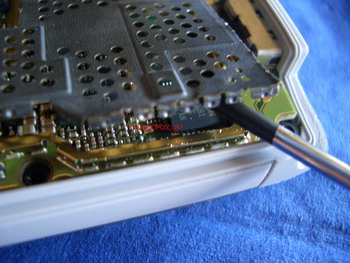

Opatrne vypáčte ochrannú sieťku v spodnej časti telefónu a zoberte ju dole.

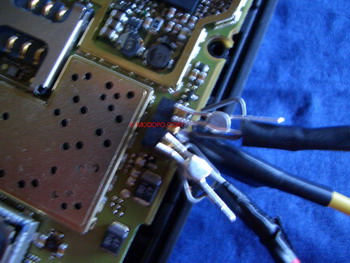

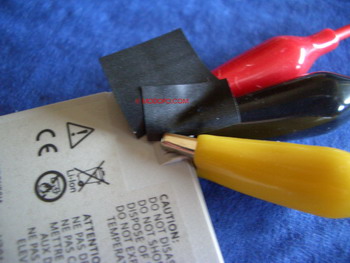

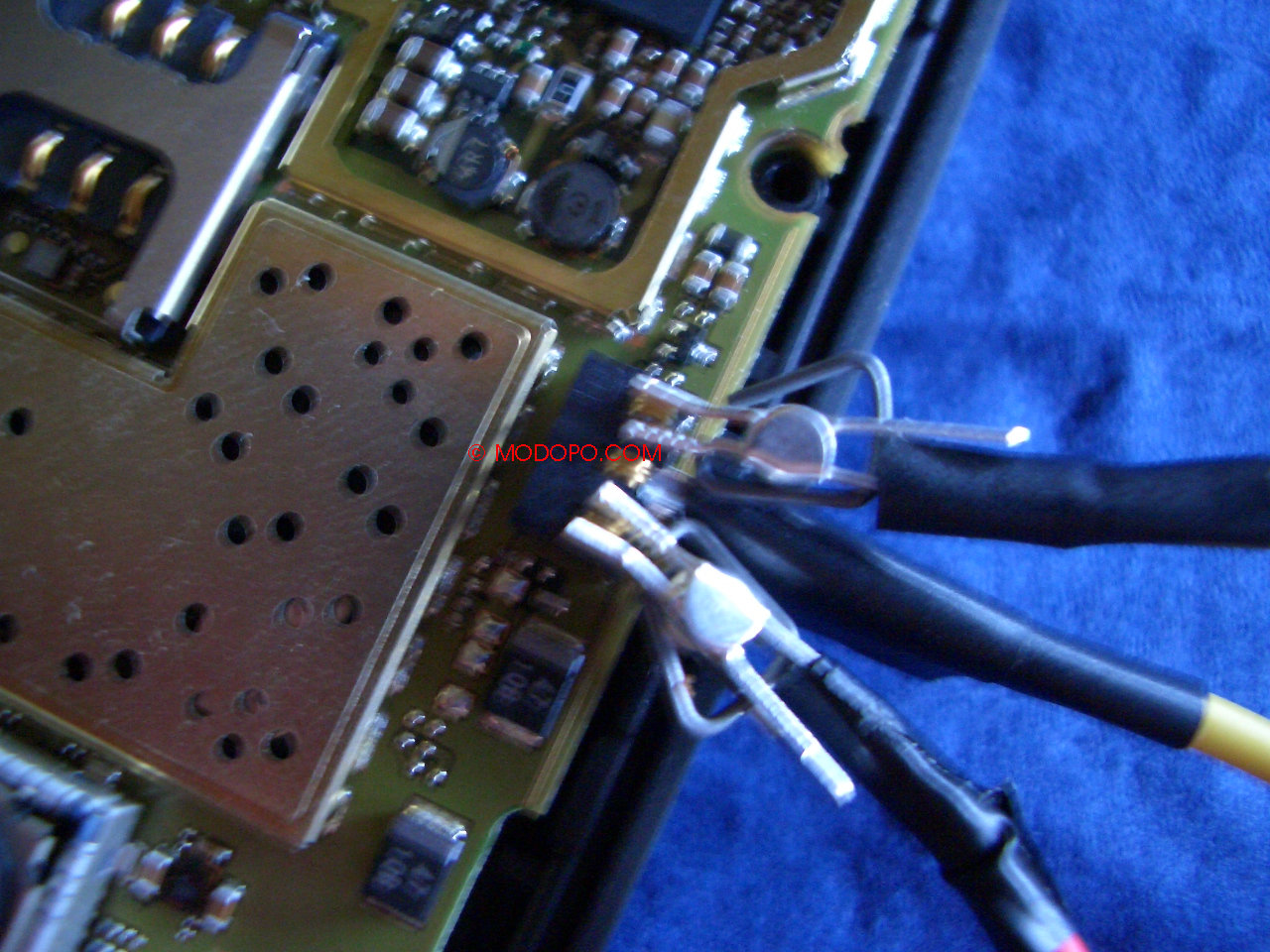

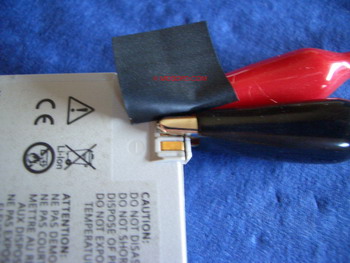

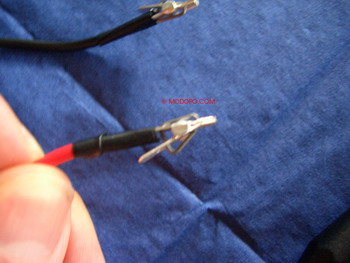

Teraz pripojte baterku k telefónu. Už nepostačí gumička,ako to bolo u rady x65, lebo by ste sa nedostali k bodom na základnej doske, ktoré budete potrebovať. Použite elektrikárske drôty s banánikmi, svorkami, poprípade kúsky drôtov.Ako to komu vyhovuje a co doma nájde. Pozor dajte aby ste prepojili správne kontakty. Tu sú fotky, od nemeckých kolegov.

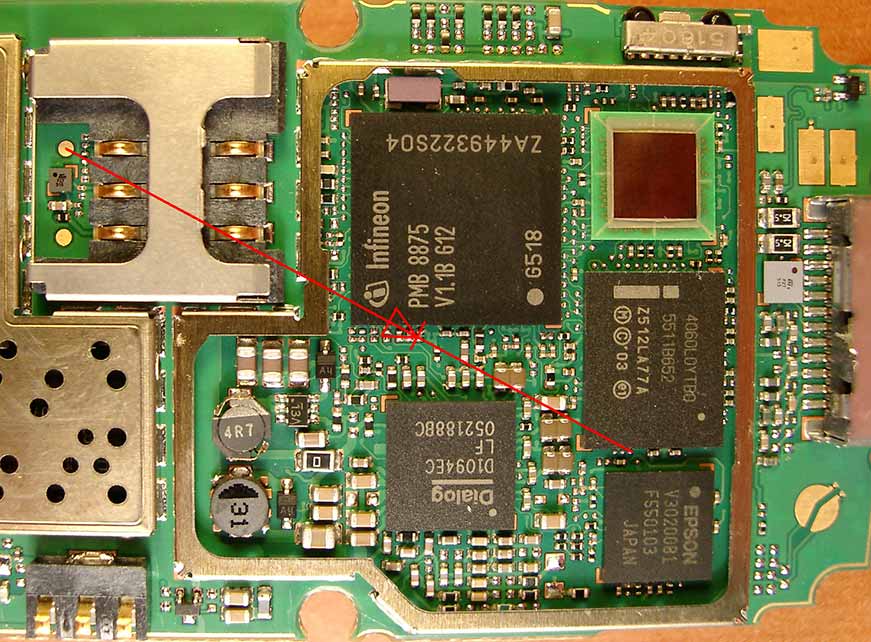

Dva na obrázku vyznačené body spojíme diódou 1N4148 (100V 150mA).



Týmto je testpoint urobený. Môžete si otvoriť program Papua Utils a ďalej postupovať ako v prípade telefónov x65 s továrenským firmware 36 a vyšším body 4, 5, 7 a 8.

Hotovo. Testpoint už viac potrebovať nebudete a telefón si môžete znovu poskladať.

Pre prácu s V_Klay skopírujte vygenerovaný loader do nainštalovaného adresára Vi-Soft/V_Klay/data/Loaders a vo V_Klay si nastavte Password Boot.

Zdroj: forum.modopo.com
