  Jak předělat C35i na M35i
Vydáno dne:  30.06.2003
Zobrazeno celkem:  9121
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8   2.8 (hodnoceno 25x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8

úprava



verze pro tisk

Předělání Siemensu C35i na M35i není příliš složitá věc. Chce to jen trošku času, menší finanční prostředky a kousek citu. Pak je to otázka několika málo minut. V tomto návodu se dozvíte jak na to.

Věci potřebné pro práci:

* kryt M35 (cena cca 300 Kč - 420 Kč)
* interní anténa na M35 (cena 150 - 200 Kč - 230-250 Sk, k dostání v servisech)
* šroubovák na otevření C35

Rozdíl mezi C35i a M35i je jen ve vnějším obalu. Hardware kromě antény a krytů mají tyto dva mobily uplně shodný. Takže stačí otevřít C35-ku ( návod zde ) vybrat vše kromě antény a tak to přesně poskládat do M35-ky. Navíc do spodního krytu M35 vložíme interní anténu. Všecko to jde bez použití jakýchkoliv nástrojů. Nakonec vložíme základní desku a zavřeme M35. To je vše. Fakt jednoduché.
Jestli se ti zdá dost vysoká cena za integrovanou anténu pro M35i, tak je možné si takovou anténu vyrobit. Je to velmi jednoduché. Mně to trvalo asi 30 minut. Byl jsem překvapený, že síla signálu zůstala stejná jako když jsem měl predtím na C35i. Na výrobu potřebujeme plíšek o výšce asi 1mm s max. rozměry 35x35 mm.

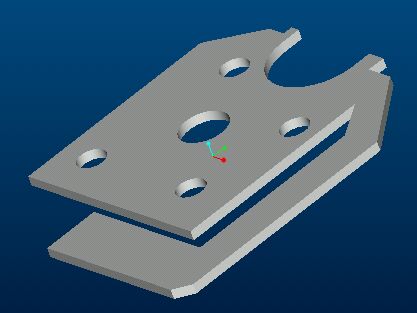

Integrovaná anténa vypadá asi takhle:

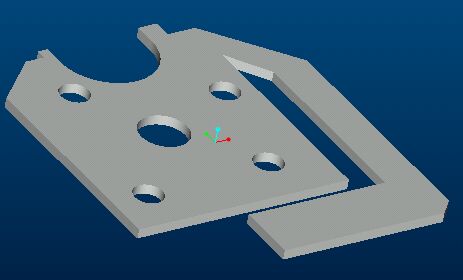

druhý pohled na integrovanou anténu:

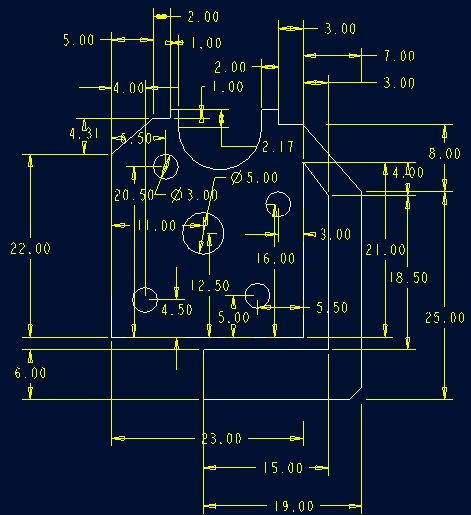

výrobní výkres integrované antény pro Siemens M35i:



Vypadá to hrůzostrašně, ale pro nedostatek času jsem to nechal na automatickém kótovaní.

Modelované v PRO/Engineer 2000i
