  Autor


Milan Šturcel
  Úprava neoriginálního kabelu pro Siemens řady x65
Vydáno dne:  21.08.2004
Zobrazeno celkem:  56200
Počet příspěvků v diskusi:  208 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 134x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

úprava



verze pro tisk

Nové telefóny rady x65 požadujú rozpoznávaci znak pre dátove káble. Takže pokiaľ váš telefón kábel nerozpozná, nebude s ním komunikovať. My vám prinášame návod, jako si kábel upraviť tak, aby z telefonom komunikoval.



Co budeme potřebovat:

 dátovy kábel (musí obsahovať všetky piny)
 2x 15kiloohmový rezistor a kúsok drôtu
 pájkovačku


Či práve váš kábel telefón rozozná zistíte nasledujúcim testom:

1. Pripojte kábel, naťukajte kód *#06#. Objaví sa IMEI kód telefónu.
2. Stlačte ľavý SoftKey pod možnosťou Viac. Objavia sa ďalšie informácie o telefone.
3. Presunte sa dolu na položku Acc.:, ak sa tam nachádza údaj none, telefón kabel nerozpozná.
S malou úpravou možete dosiahnut toho, že telefón aj neoriginály kabel rozpozná ako originálne príslušenstvo.

Zapojenie:

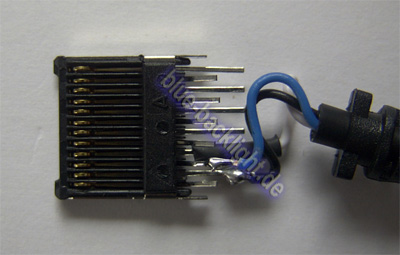

1. Otvorte kryt dátového konektora. Pravdepodobne vidíte len 3 vodiče ( pin 2 - uzemnenie, pin 3 - data out, pin 4 - data in )

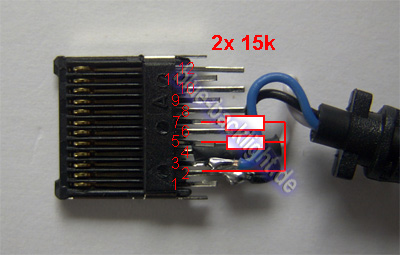

2. Aby telefón rozpoznal aj váš kábel, musíte prispájkovat dva rezistory s hodnotou 15 kiloohmov z pinu 5 a 7 na pin 2 (uzemnenie). V nasledujúcom obrázku je zapojenie schématicky znázornené.

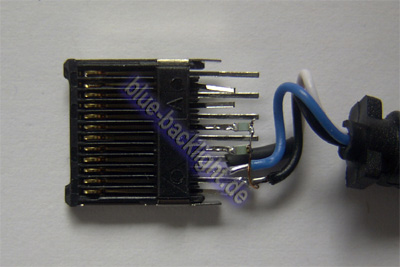

Môžete použiť klasické drôtené rezistory alebo SMD rezistory. V nasledujúcom obrázku boli použite SMD odpory typ: 0603, takto môže byt konektor späť bez problémov uzavretý.

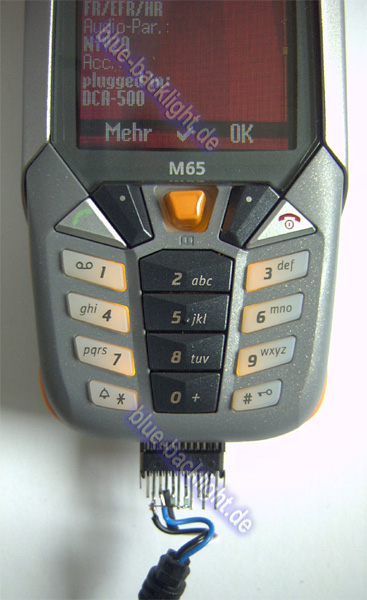

3. Teraz úkaže telefón pri pripojení kábla: DCA-500



Dôležité: Prestavba bola otestovaná s neoriginálnym USB a sériovym káblom.

Zdroj: www.blue-backlight.de
