  Odblokovanie SX1
Vydáno dne:  07.09.2006
Zobrazeno celkem:  16552
Počet příspěvků v diskusi:  33 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2   3.2 (hodnoceno 20x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2

návod



verze pro tisk

Konečne, po modlitbách mnohých užívateľov je tu spôsob ako bezbolestne a hlavne svojpomocne odblokovať našu milovanú SX1.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!



Co budeme potřebovat:

 Skrutkovač Torx 5
 Servisný kábel DCA-510
 Pinzetu, prípadne kus drôtu
 Štipce (kolíčky na prádlo), alebo nejaké svorky
 Program Joker
Stáhnout


Skôr ako sa pustíme do odblokovania, chcem uviesť, že autormi návodu sú Krokodýl a Mio, ja som len taká sekretárka, ktorá to hodí na web.

Už som v úvode síce napísal, čo budeme potrebovať, ale považujem za vhodné bližšie rozviesť a osvetliť použité nástroje. Skrutkovač Torx 5 je hádam škoda opisovať, ale použijeme ho na rozobratie telefónu. K úspešnému odblokovaniu ďalej potrebujeme správne nainštalovaný servisný kábel DCA-510 a vedieť na ktorý COM port je pripojený. Com port musí byť v rozsahu 1 až 20. Stiahnite si Joker, neinštaluje sa, len sa spustí. Ďalším odporúčaným nástrojom je pinzeta (dík Krokodýl), tú použijeme ako nástroj na prepojenie testpointu. Kto nemá po ruke pinzetu, môže použiť kus drôtu. A nakoniec štipce. Tie použijeme na upevnenie baterky na dosku telefónu. A ešte jedna poznámka ako vždy si treba všetko zazálohovať a baterku nabiť naplno. Tak to je asi všetko na úvod a teraz už sa môžeme vrhnúť na samotné dielo.

  1. Telefón rozoberieme podľa tohto návodu .

  2. V rozoberaní budeme ešte pokračovať. Od dosky klávesnice oddelíme ten plastový rámik (mne odpadol sám). A nakoniec ešte veľmi veľmi opatrne vytiahneme (smerom od dosky klávesnice) konektor displeja a oddelíme displej. Tým máme telefón rozobratý dostatočne.

  3. V ďalšom kroku si na základnú dosku naspäť nasadíme dosku klávesnice. Priložíme baterku na kontakty a prichytíme štipcami. A nakoniec opatrne zasunieme konektor kábla do telefónu (teda jeho torza). Pred ďalším krokom, si ešte raz skontrolujte či je batéria správne na kontaktoch a pevne prichytená.

  4. Spustíme program Joker nastavíme si správny typ telefónu, Com port, rýchlosť na 57600 (môže byť aj viac) a Boot Type na Normal.

  5. Prepneme sa do záložky Skey. Pripravíme si pinzetu a ideme robiť ten „obávaný“ testpoint.

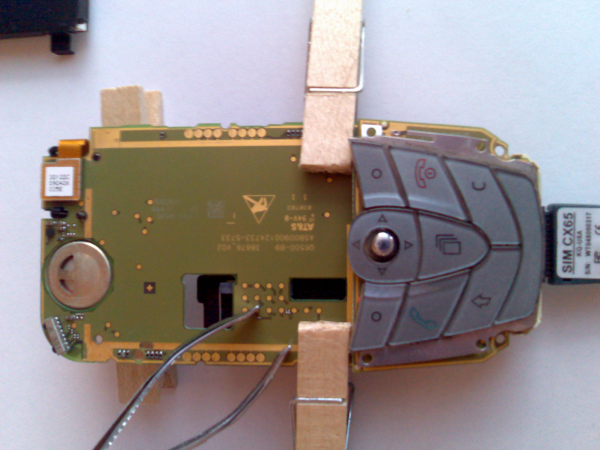

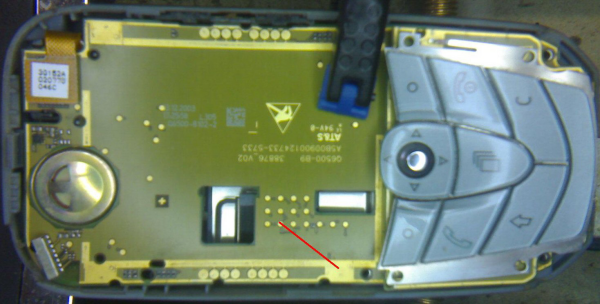

  6. Klikneme na „Recalc all keys“ a následne na telefóne spojíme pinzetou vyznačené kontakty a krátko stlačíme červené sluchátko. Týmto postupom sa nastavia v telefóne všetky kódy podľa toho jako sú nastavené v programe Joker. A hotovo, testpoint a odblokovanie je hotové.

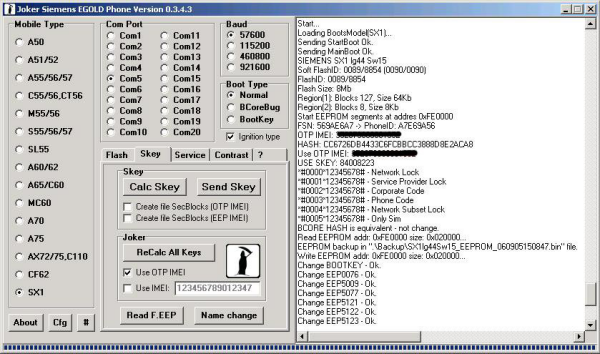

  7. Teraz už len sledujeme ako Joker robí svoju robotu. Správny výpis má vyzerať asi takto. V prípade, že dostanete iný výpis ako na obrázku postup opakujte aj niekolko krát, kým sa to nepodarí.

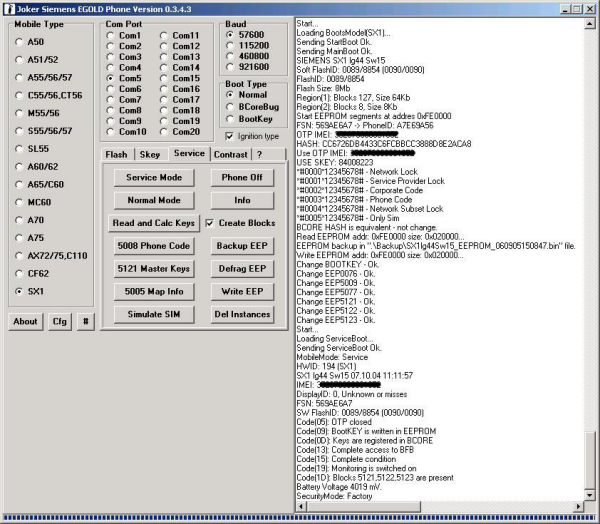

  8. Pre overenie, že sa všetko podarilo ešte skúste na záložke „Service“ kliknúť na „Service mode“. Keďže sú kódy prepočítané už netreba nič spájať, len krátko stlačiť červené tlačítko. Správny výpis je asi takýto. Dôležitý je riadok „Code(1D): Blocks 5121,5122,5123 are present“. V prípade že výpis je iný, netreba podliehať panike a skusiť spraviť FREEZE. Prepneme na záložku „?“ kliknutím na „Service mode“ a krátkym stlačením červeného tlačítka viesť telefón do servsiného módu. Potom kliknútím na „Číst IMEI“ sa musí načítať správne IMEI, inak vložime IMEI ručne. Nakoniec klikneme na Freeze a zopakujeme postup od bodu 6 znova.


  9. Keď už máme odblokované môžeme telefón zložiť.

Na záver mám ešte niekoľko poznámok:

  • Kódy v programe Joker sa nastavujú dole v „Cfg“, a to kódy *#0000* až *#0005*.

  • Po zavedení Skey (automaticky pri odblokovaní) už nie je potrebné viac krát robiť testpoint, to znamená, že nabudúce už môžete pracovať s telefónom bez potreby ho rozobrať.

  • Keďže sa vám MASTERKÓD nastaví na 12345678 (alebo na vami nastavený), nabudúce už telefón odlokujete bez potreby PC, len si MC musíte pamätať.

Tak to je asi tak všetko. Akurát na záver by som chcel poďakovať Krokodýlovi a Miovi, za to že nám ostatným ušetrili kopu peňazí za odblokovanie v autorizovanom servise Siemens.
