  Jak rozebrat Siemens SX1?
Vydáno dne:  2.07.2005
Zobrazeno celkem:  15034
Počet příspěvků v diskusi:  22 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2   3.2 (hodnoceno 30x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2

úprava



verze pro tisk

Praktický průvodce rozebráním telefonu SX1.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!

Pokud máme potřebu z různých důvodů rozebrat našeho miláčka přinášíme Vám návod jak na to. Pokud jste pevně rozhodnuti, není se čeho bát.

Autorem fotografií a praktikem v rozebrání telefonu je náš čtenář Zdeněk Korf - Zdeno. Díky.


Co budete potřebovat:

1. Šroubovák TORX T05 ( tento koupíte v železářství za 25 kč )



2. Šikovné ruce a trpělivost.



Rozebrání telefonu

A jdeme na to. Sejmeme kryt baterie, vyndáme baterii a SIM kartu.

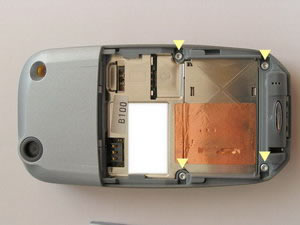

Nejprve vyšroubujeme 4 šroubky ( opatrně, závit je v umělé hmotě ).

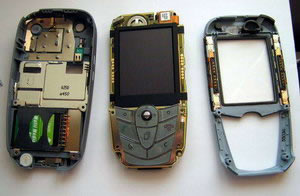

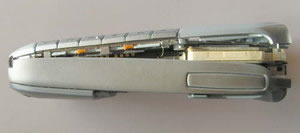

Následuje oddělení třech částí telefonu od sebe.


Přední část je ještě zajištěna zobáčky, které jsou pod tlačítky 2, 5 a 7, 0. Pomůže nám třeba SIMkarta, nebo plochý šroubováček. ( !!!! opatrně !!!! ).

V této fázi si můžeme třeba vyčistit displej.


Důležitým krokem při rozebírání je oddělení klávesnice od základní desky ( ke klávesnici je připojen i display ).

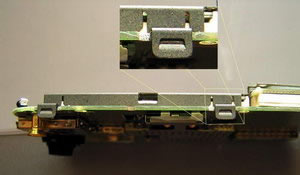

Nejdříve odmáčkneme pacičky. Jde to lehce.

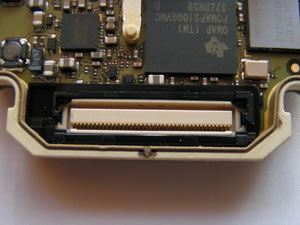

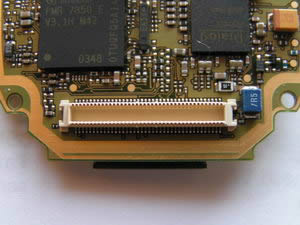

Nyní je třeba opatrně vytáhnout konektor, který je pod klávesnicí.

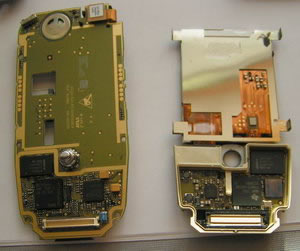

A máme rozebranou i desku klávesnice.
