  Autor


Juraj Červeňan
  Výměna displeje na Siemens M55
Vydáno dne:  05.08.2004
Zobrazeno celkem:  10292
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 109x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

návod



verze pro tisk

Jak těžké je vyměnit displej? Co je k tomu potřeba? Na to vše vám odpoví dnešní návod od našeho vrchního hardwarového specialisty Juceho ze Slovenska.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Pri výmene displeja je potrebné dávať veľmi veľký pozor, pretože samotný displej je z krehkých tekutých kryštálov, ktorý pri silnejšom stlačení alebo prehnutí môže prasknúť!

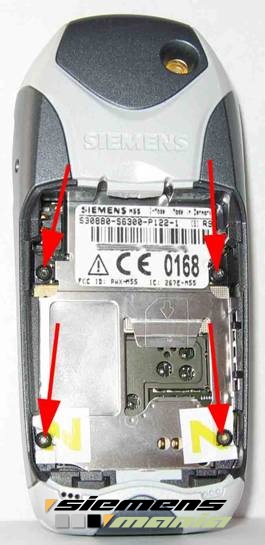

Na otvorenie je ako vždy potrebný Torxový skrutkovač veľkosti 5. Ako prvý odstránime zadný kryt batérie. Potom je potrebné odskrutkovať 4 torxové skrutky (červené šípky) podľa obrázka č.1.



Po odskrutkovaní štyroch skrutiek roztvoríme telefón. Je možné, že v prednej resp vrchnej časti bude trochu obtiažne predný kryt odstrániť, ale stačí ho mierne posunúť dohora prípadne spriečiť doprava alebo doľava a sám odskočí. Samozrejme buďte opatrný aby ste neodlomili úchyty ktoré držia predný kryt! Po odstránení predného krytu vidíte to isté ako na obrázku 2.

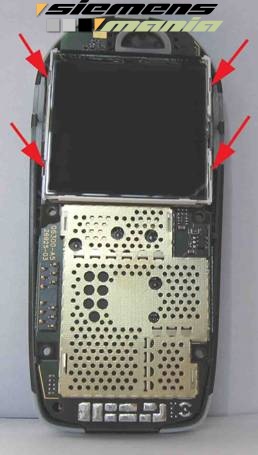

Teraz už iba stačí odistiť samotný displej ktorý je zaistený na štyroch miestach. Pozrite na obrázok 2 konkrétne 4 červené šípky, ktoré ukazujú kde je displej upevnený. Tieto štyri úchyty musíte mierne odtlačiť smerom od displeja a displej nadvihnúť dohora. Ak ste to spravili výsledok bude ako na obrázku č.3

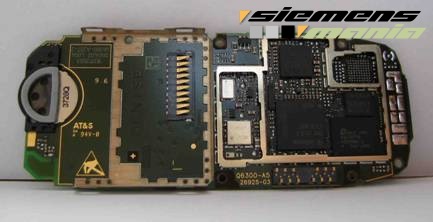

Takto by mal vyzerať váš MT bez displeja. Na obrázku je síce bez tieniacich plechov ktoré samozrejme nemusíte odstraňovať.
Teraz stačí postup zopakovať od konca s novým displejom. V tomto MT bol použitý nasledovný displej. Pozri obrázok 4.

Postup pri skladaní je nasledovný:

- z nového displeja odstráňte fóliu (samozrejme ak ju tam vôbec máte) – po odstránení fólia sa displeja nedotýkajte! iba jeho bielych umelohmotných častí – potom je obtiažnejšie očistiť otlačky prstov ktoré na displeji ostávajú

- displej zasuňte do kovového držiaku – buďte opatrný pretože ako som spomínal displej je krehký – pritláčajte opatrne – dodržte správne pootočenie displeja! kontakty na kontakty!

- nasaďte naspäť predný kryt – ten stačí silnejšie dotlačiť (hlavne v hornej časti MT)

- zaskrutkujte 4 torxové skrutky



Tu vidíme aj označenie displeja LPH8731. Vhodné by bolo použiť taký istý displej resp spomínané označenie. Ak použijete iný typ displeja (samozrejme vhodný pre M55) bude asi potrebné nastaviť kontrast npr. cez „x55 Contrast Tool“.

Dúfam, že sa Vám podľa môjho návodu podarilo úspešne displej vymeniť.










  Diskuse k tématu
05.08.04 19:45  Re: výměna displeje u m55   http://www.mobilmania.cz/hosting/siemensmania/dir_upravy/m55display.htm thx to JUCEweitless Zobrazit příspěvek
06.08.04 00:24  Re: výměna displeje u m55   Zdravim Chtel jsem se zeptat jestli jde ten display vymenit za nejaky jiny (kvalitnejsi).AngusYoung Zobrazit příspěvek
06.08.04 10:27  Re: výměna displeje u m55   Nie,neda..musi to byt displej urceny pre M55.hanni Zobrazit příspěvek
16.08.04 00:21  Re: výměna displeje u m55   Tak ako pise hanni ale byvaju rozdiely v displejoch v kvlalite u starsich modeloch byvaju viacej ...JUCE Zobrazit příspěvek
02.09.04 16:41  Re: výměna displeje u m55   Neviete niekto, kde by som zohnal display na C60? Prípadne či niekto nemá na predaj z nejakej mrtv...jpe Zobrazit příspěvek
13.09.04 16:11  Re: výměna displeje u m55   PRO jpe: hej zkus zavolat na servis siemensu myslim ze by te to sice prislo na 700 ale zas mozna l...LOCHi Zobrazit příspěvek
12.12.04 16:54  Re: výměna displeje u m55   myslite, že by sa dal dať do s55 display s vačšim počtom farieb, ak áno koľko by to mohlo stáť a ...Anonymous Zobrazit příspěvek
12.12.04 16:54  Re: výměna displeje u m55   myslite, že by sa dal dať do s55 display s vačšim počtom farieb, ak áno koľko by to mohlo stáť a ...Anonymous Zobrazit příspěvek
12.12.04 16:58  Re: výměna displeje u m55   Nie,nedal..hanni Zobrazit příspěvek
