  Autor


Martin Kolka
  Výmena displeje u x50
Vydáno dne:  24.08.2005
Zobrazeno celkem:  6303
Počet příspěvků v diskusi:  13 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2   3.2 (hodnoceno 19x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2

návod



verze pro tisk

Ak nemáte obe ruky ľavé a máte pokazený displej na telefóne z rady 50, tak právě pre vás prinášame návod od Halfspidera ako ho vymenit.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!

Co budeme potrebovat:

Šroubovák o šírce 4 mm
Šikovné ruce






Na začátku musí být upřesněno, že řada x50 má dvě verze diplejů. U jednoho nejsou vyvedeny všechny kontakty. Displej pro M(T)50 má všechny vývody a je funkční na všech modelech x50 a cenově vyjdou úplně stejně. Takže když si koupíte displej do M(T)50 a dáte ho třeba do A50 tak se vůbec nic nestane. Kdyby to udělal naopak tak nevím co se stane. To jsem nezkoušel.

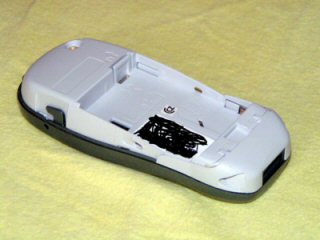

Telefon vypneme, oddeláme zadní kryt baterie a vyjmeme baterku.

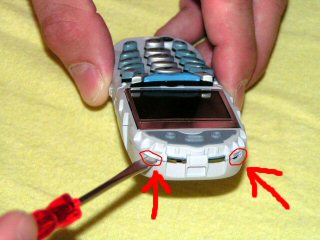

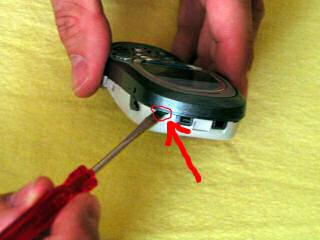

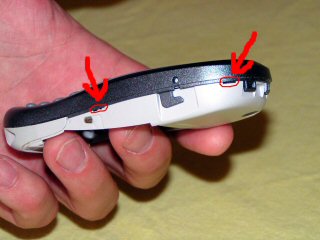

Na telefonu se objeví dva zárezy z každé strany. Vezmeme šroubovák dáme do zárezu a lehce zapácíme (jako když odemykáme) do leva nebo do prava dokud nepovolí uchycení nahore. To samé opakujeme i pro druhé uchycení. Jakmile povolí vrchní úchytky, tak lehce odtáhneme pacicky na boku telefonu a kryt odstraníme. Pozor, vše je velmi krehké, tak at si to neurvete.

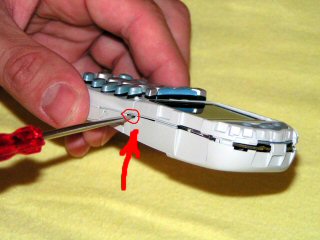

Dále provedeme "odemykání" i pro otevrení samotného mobilu postupne z obou stran.

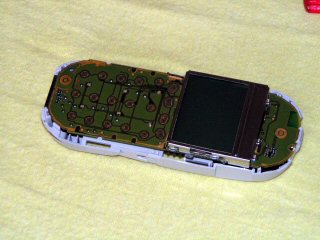

Po oddělení vrchního krytu a klávesnice, vnitřnosti klidně vyklopíme do ruky.

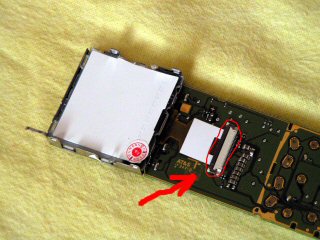

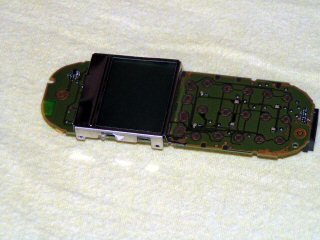

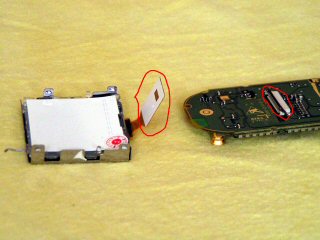

Nyní přichází na řadu oddělení displeje. Trochu odehneme kovové úchytky a displej odklopíme. Objeví se nám držák káblíku dipleje. Provádět opatrně abychom ho neurvali.

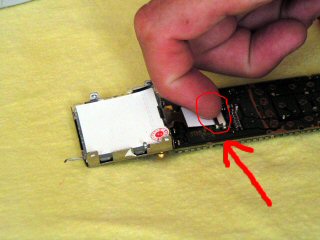

Držák káblíku odděláme prstem.

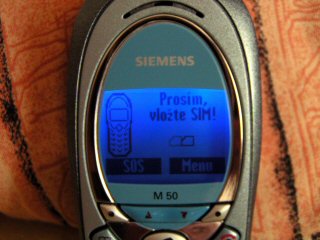

Po vyjmutí displeje nasadíme nový displej kontaktama dolů a zaklapneme. Skládání je úpně stejné, akorát odzadu. Po složení a vložení baterie můžeme odzkoušet funkčnost dipleje. Mě se výmena povedla.



Halfspider
