  Redukce k použití jakýchkoliv sluchátek s mikrofonem u SL45
Vydáno dne:  01.09.2004
Zobrazeno celkem:  11398
Počet příspěvků v diskusi:  žádné
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 166x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

návod



verze pro tisk

Také vás napadlo že, by se u SL45 dala použít jakákoliv Hf-sada popř. sluchátka s mikrofonem k PC? Zde je jednoduchý návod jak na to

Předem návodu na výrobu bych se chtěl omluvit, že není vše foceno metodou krok za krokem.

Co budeme potřebovat:

 standardně dodávané handsfree (i nefunkční)
Link
 trafopájka
Link
 malá vrtačka
Link
 tenký šroubovák popř. nůž
Link
 štípací kleště
Link
 koncovky které hodláte využít
Link

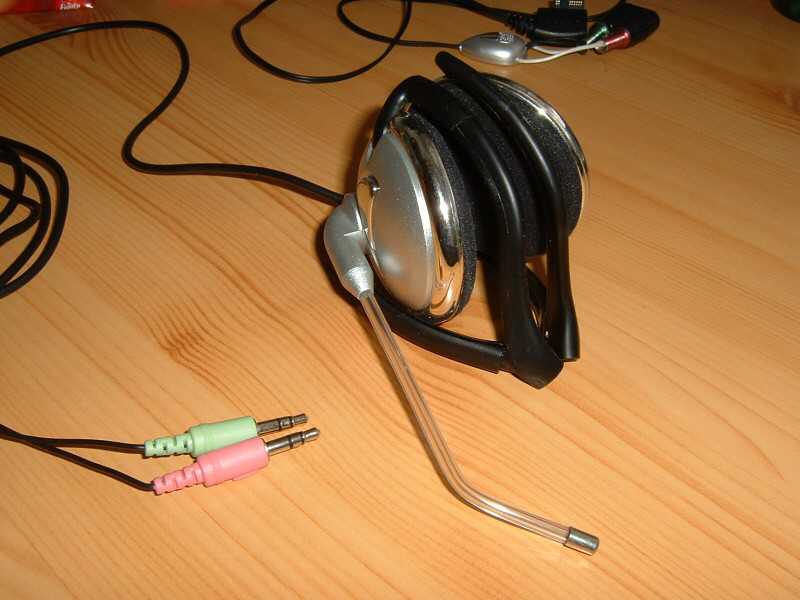

Já jsem poižil tato sluchátka, takže zapojení konektoru se u jiných může lišit.



V první fází rozděláme nožem nebo šroubovákem „oříšek“ ve kterém je mikrofon a PTT tlačítko. Opatrně vyndáme plošný spoj tak, aby se nepoškodilo připájení drátů a kablíku k Sie koncovce. Poté odpájíme mikrofon (já jsem použil klasickou trafopájku, kdo si netroufá může použít raději mikropájku) a do děr, které po něm zůstanou napájíme tenké lankové dráty.
Nyní je třeba vyrobit díry pro vyvedení drátů ven z „ořechu“ měli by být v horní časti vedle sluchátkových kablíků. Je dobré na připájených drátech udělat uzel abychom je neopatrnosti při používání nevytrhli. Pokud máme vše na svém místě, protáhneme dráty dírami a „ořech“ zpátky secvaknem. (Měl by dokonale sedět a PTT by mělo cvakat). Teď nám z krabičky čouhají 4 dráty – 2 pro mikrofon, dva sluchátka. Všechny je zkrátíme na požadovanou vzdálenost ke koncovkám (doporučuji co nejkratší, ale dost dlouhou, aby se dala koncovka napájet cca 10cm). Já jsem použil standardní sadu pro komunikaci přes internet za 180Kč, která se připojovala přes dva 3,5 stereo jacky. Na jeden se napájí koncovky mikrofonu (u mě byl pro mikrofon využit střední a levý kanál) a na druhy se napájí dráty z ustřižených sluchátek, u kterých se zem z obou sluchátek zapojí na střed. (viz. Obrázek)



Pokud byste měli problémy s odizolováním sluchátkových kabelů jako já, použijte obyčejné zápalky a izolaci upalte.
Pokud jste vše zapojili správně, mělo by vám vše fungovat.

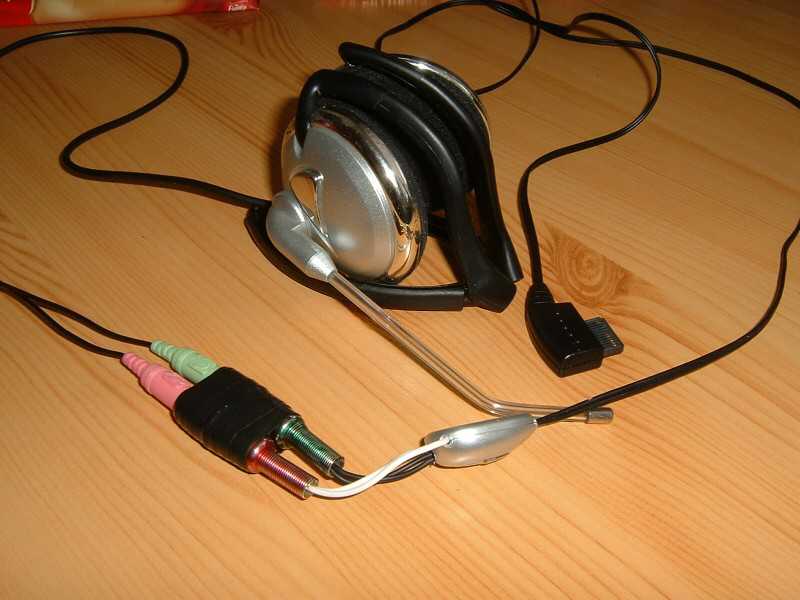

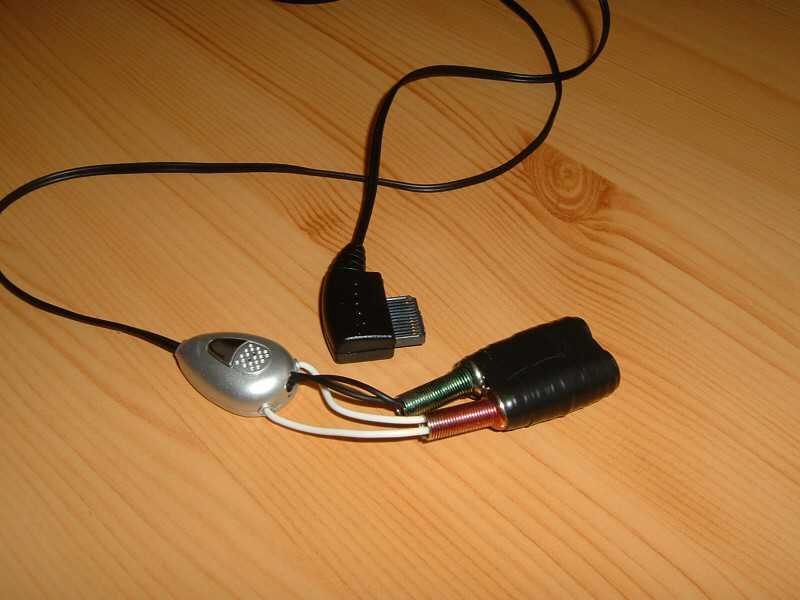

Finální redukce vypadá asi takhle



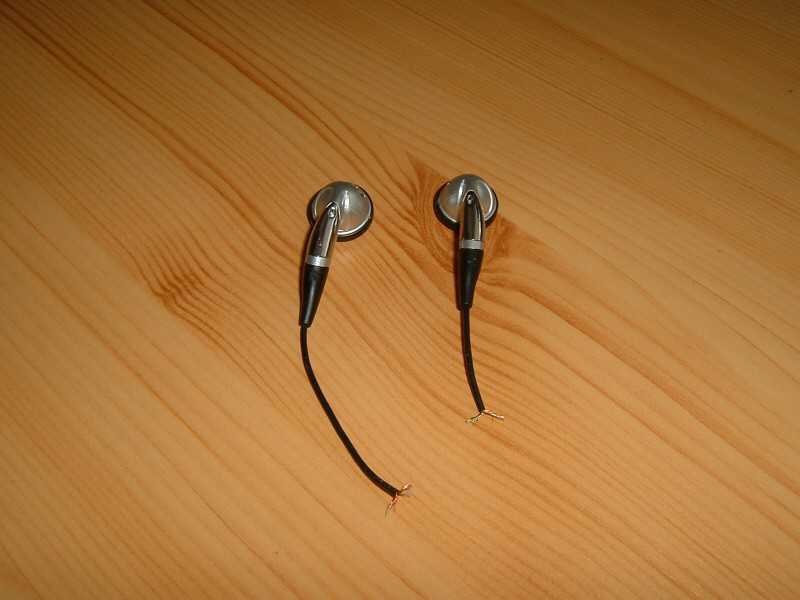

Zároveň jste neúmyslně vyrobili dvě bezdrátová sluchatka pro sl45 :o))
