  Autor


Milan Šturcel
  Výmena krytu na Siemense SX1
Vydáno dne:  24.09.2004
Zobrazeno celkem:  10553
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.4   3.4 (hodnoceno 41x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.4

návod



verze pro tisk

Po návode na výmenu krytu na Siemense M55 od Juceho vám dnes opäť prinášame ďalší zo série týchto návodov - návod na výmenu krytu u Siemensu SX1. Návod je prevzatý zo stránok java45.de.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

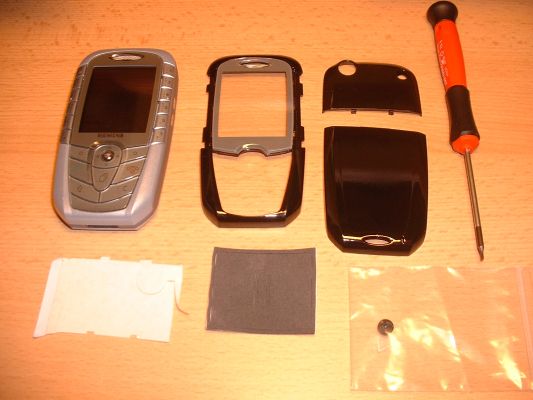

Všetko, čo na výmenu krytu potrebujete nájdete na tomto obrázku. Torxový skrutkovač č.5, kryt na SX1, tesniaca guma pod display, obojstranná lepiaca páska.

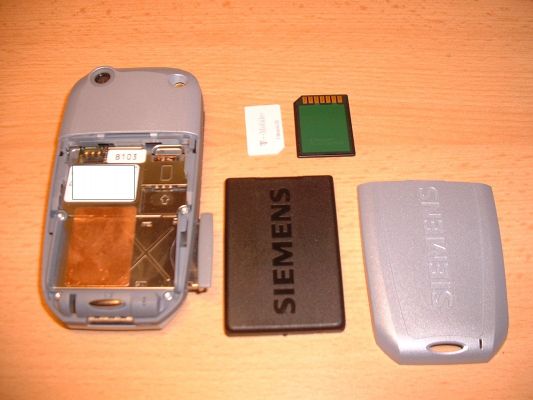

Začneme tým, že rozložíme všetky diely SX1. Kryt batérie, batériu, SIM a MMC kartu. Kartu nedkladajte nikam ďaleko, budú sa ešte hodit.

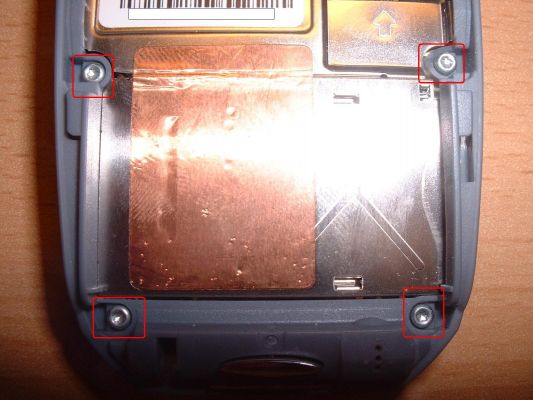

Vyskrutkujte 4 skrutky.


Ak ste to uz spravili, kryt by sa mal sám mierne oddeliť.

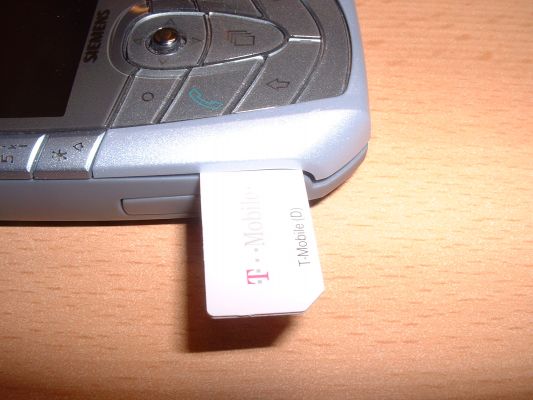

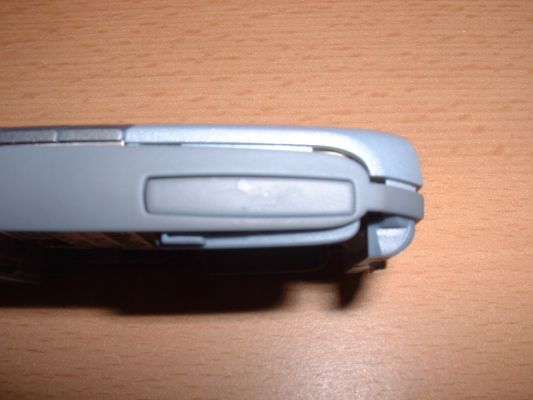

Teraz zoberte Vašu SIM kartu a opatrne ju zasuňte do medzery krytu. Opatrne „vypáčte“ kryt, až kým sa celý neoddelí. Postup opakujte aj na druhej strane.

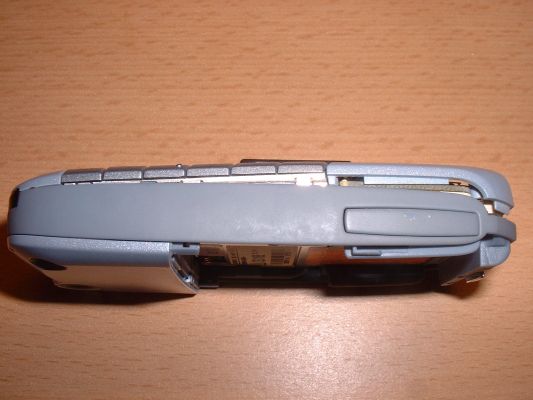

Ak išlo všetko bez problémov, malo by to vyzerať asi jako tu na obrázku. Teraz je už všetko uvoľnené, až na zaháknutie v hornej časti, ktoré sa dá velmi ľahko oddeliť.

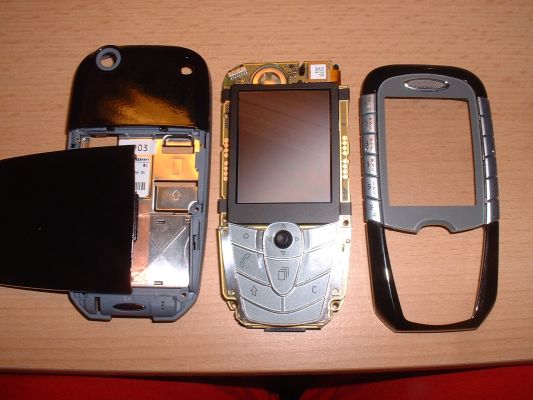

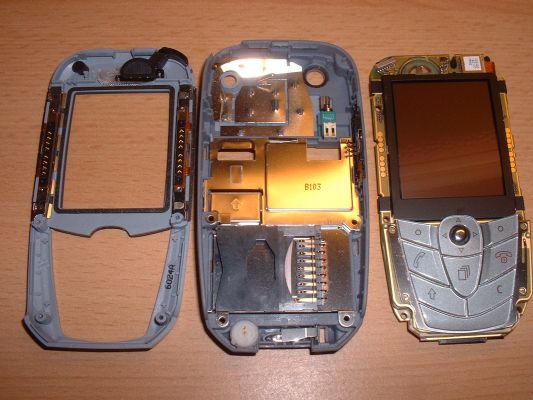

Dúfam, že aj pred vami teraz leží teleón rozložený na 3 časti. Dosku s displayom môžte odložiť nabok, zatiaľ ju nepotrebujete.

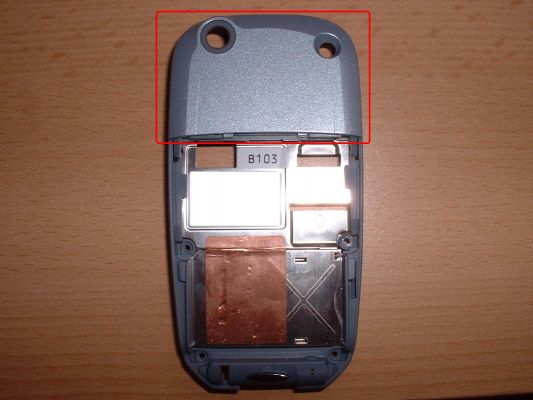

Začneme zadným krytom, čo je tá ľahšia časť. Tu je potrebné odstrániť len kryt antény.



Ten je len jednoducho prilepený. Stačí na to nejaký tenký plochý skrutkovač a dookola po okraji krytu vypáčiť, no veľmi opatrne, aby neostali viditeľné vrypy.

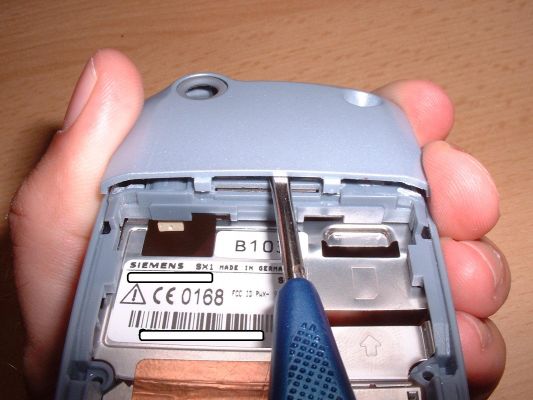

Potom opatrne zasuňte skrutkovač zospodu pod kryt až pokiaľ to ide a celé to vypáčte nahor. Na ďalšej fotke uvidíte…

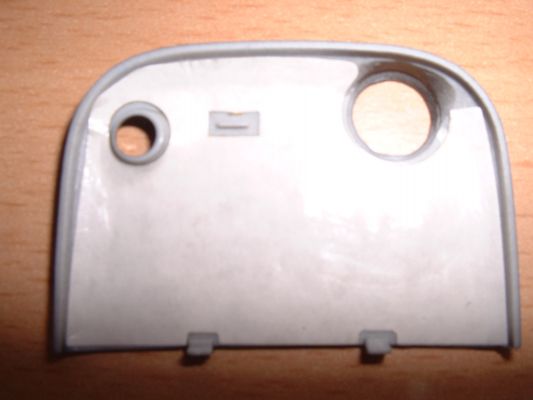

..že sa veľa škody nedá narobiť. Siemens spravil ešte jeden kryt pre anténu, tak by ste nemali mat problém skrutkovač trafiť medzi obe časti.

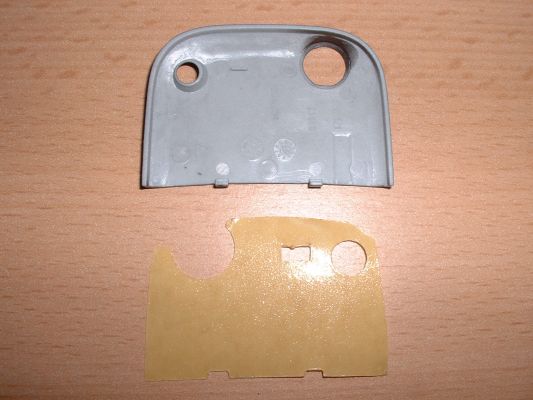

Zoberte nový kryt antény a pripravenú obojstrannú lepiacu pásku, ktorú ste dostali spolu s krytom. Ja som ju ešte trošku „opravil“ nožíkom, okraje neboli také hladké ako by som chcel.



Tak, pásku prilepiť a kryt nasadiť.

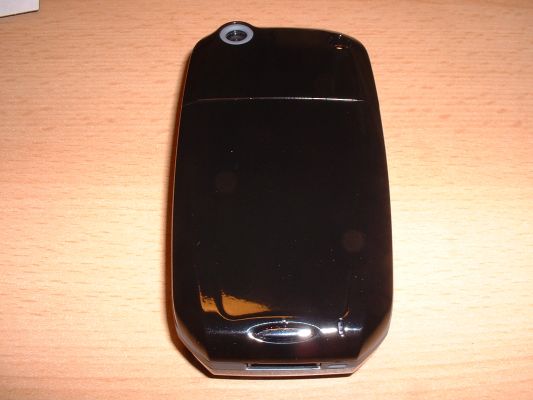

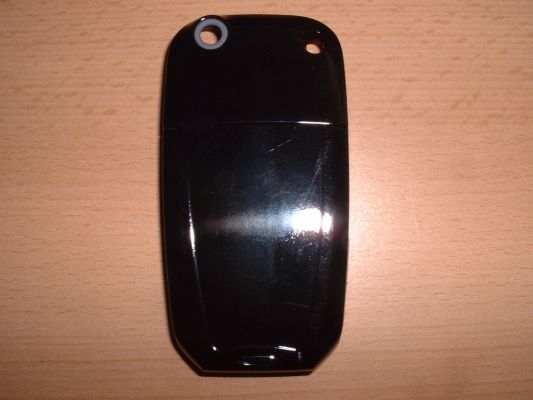

Presne ako tu by to malo vyzerať aj u vás. Zakryl som aj časť s batériou, aby ste si mohli vychutnať pohľad na očakávaný výsledok.



A teraz to bude zaujímave a už aj ťažšie. Na rade je predný kryt.

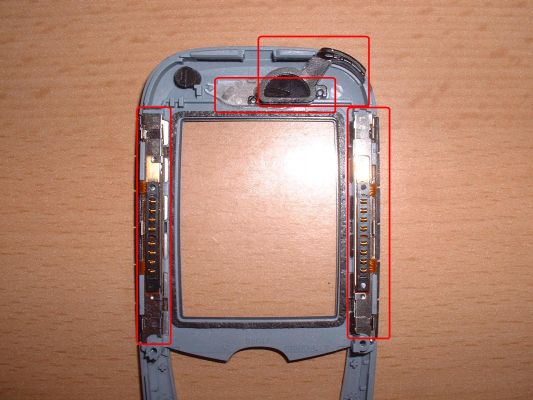

Tu musíte odmontovať obe časti klávesnice, krytku IrDA a sieťku proti prachu reproduktora. Sieťku a „infrák“ stačí jednoducho vybrať, veľmi jednoduché.



Najprv uvoľníme sponu, ktorú na obrázku vidíte, v dolnej časti, už uvoľnenú a v hornej ešte upevnenú na jednom „stĺpci“ klávesnice.

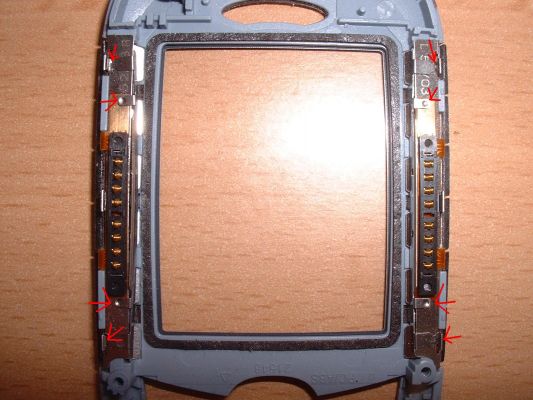

Spony sú prichytené na vyznačených miestach a dajú sa taktiež ľahko odstrániť.

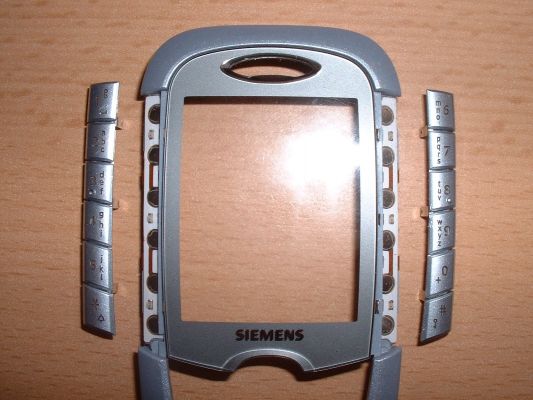

Už môžete začať so samotnými klávesami, ktoré sa skladajú z dvoch samostatných častí. Na obrázku vidíte, ako by to malo následne u vás vyzerať.



Najprv odstránime tieto „lišty“ s klávesami. Tu môžete vidieť, že sú uchytené na šiestich miestach, no v skutočnosti stačí uvoľniť len tri, ktoré vidíte naspodu.

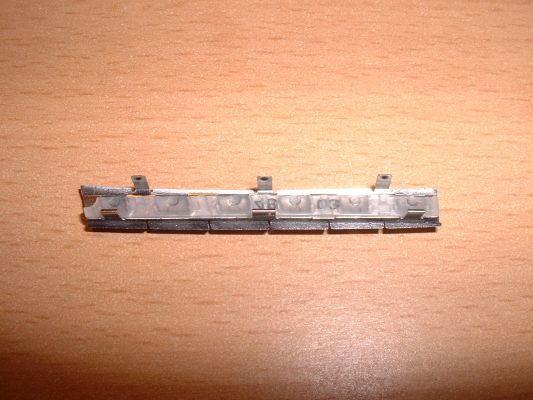

Tu vidíte ako sú tri úchytky pripevnené na zbytok klávesnice.

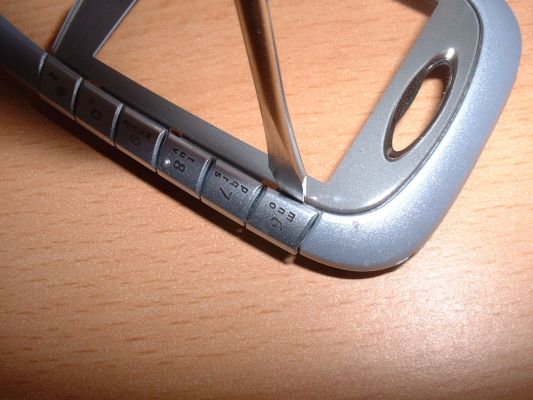

Po ich uvoľnení by ste mali byť schopní klávesy ľahko vybrať. V prípade problémov použite skrutkovač, ale vždy s rozvahou. Oba diely si odložte niekde nabok.

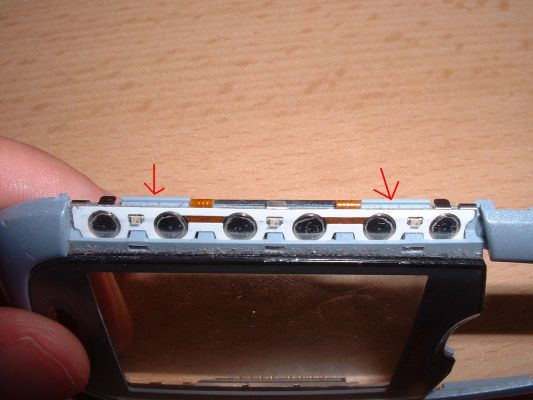

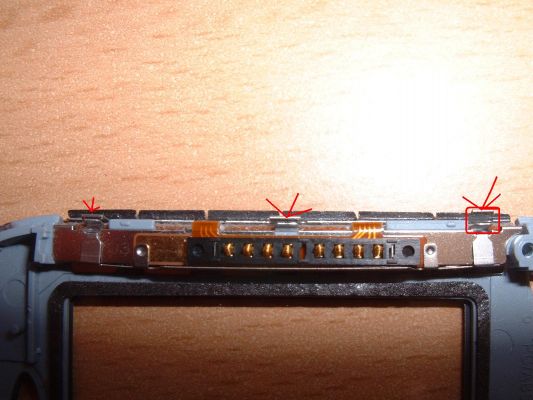

Doska s LED diódami drží už len, na obrázku vyznačenými, plastovými úchytkami.

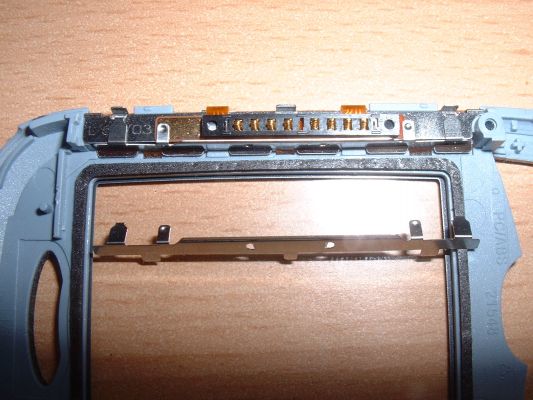

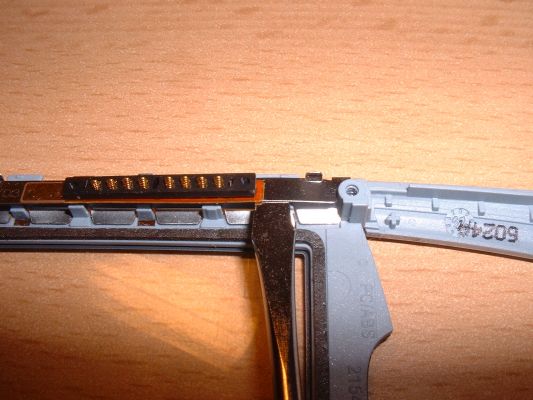

Pliešok vypáčiť a zbytok klávesnice vybrať.

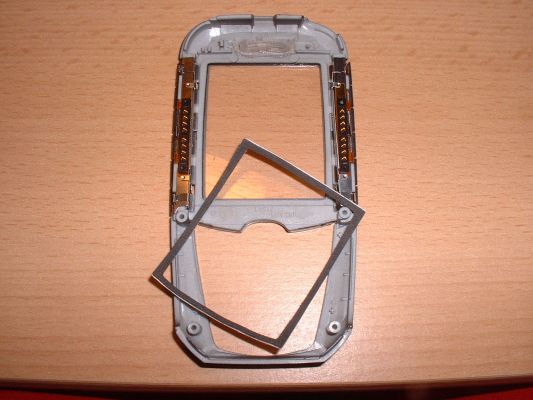

Tak a teraz môžete vrátit späť všetky diely, ktoré k telefónu patria. Nalepte ešte tesniacu gumu na display a znova skontrolujte, či všetky súčiastky správne doliehajú.

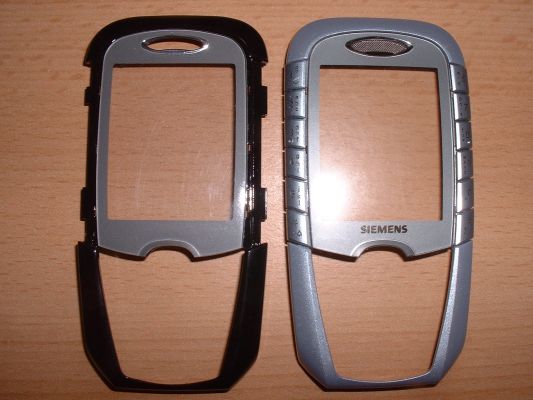

Dúfam, že to u vás vyzerá tak isto ak tu na fotke.

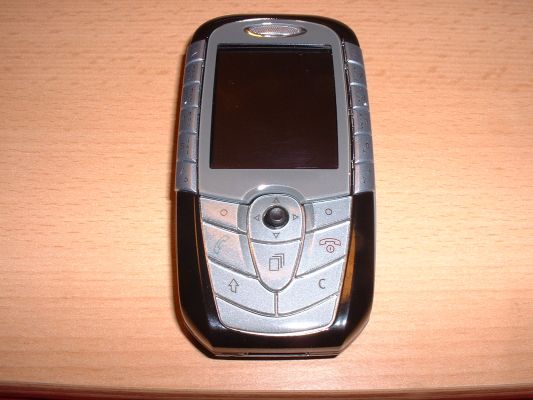

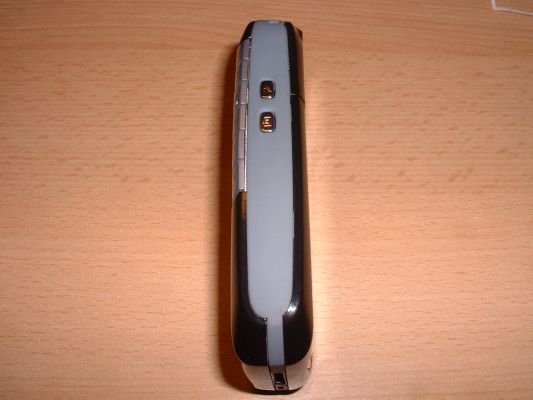

A ešte poskladaný telefón.








Thankś Jolna from java45.de
