  Jak kompletně rozebrat SL75
Vydáno dne:  20.11.2008
Zobrazeno celkem:  6635
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.4   4.4 (hodnoceno 1x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.4

návod



verze pro tisk

V tomto článku si ukážeme, jak rozebrat SL75 do posledního dílu (což je potřeba například při výměně krytu).

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Budeme potřebovat šroubovák Torx č.5, hodinkový šroubovák, nůž a šikovné ruce.

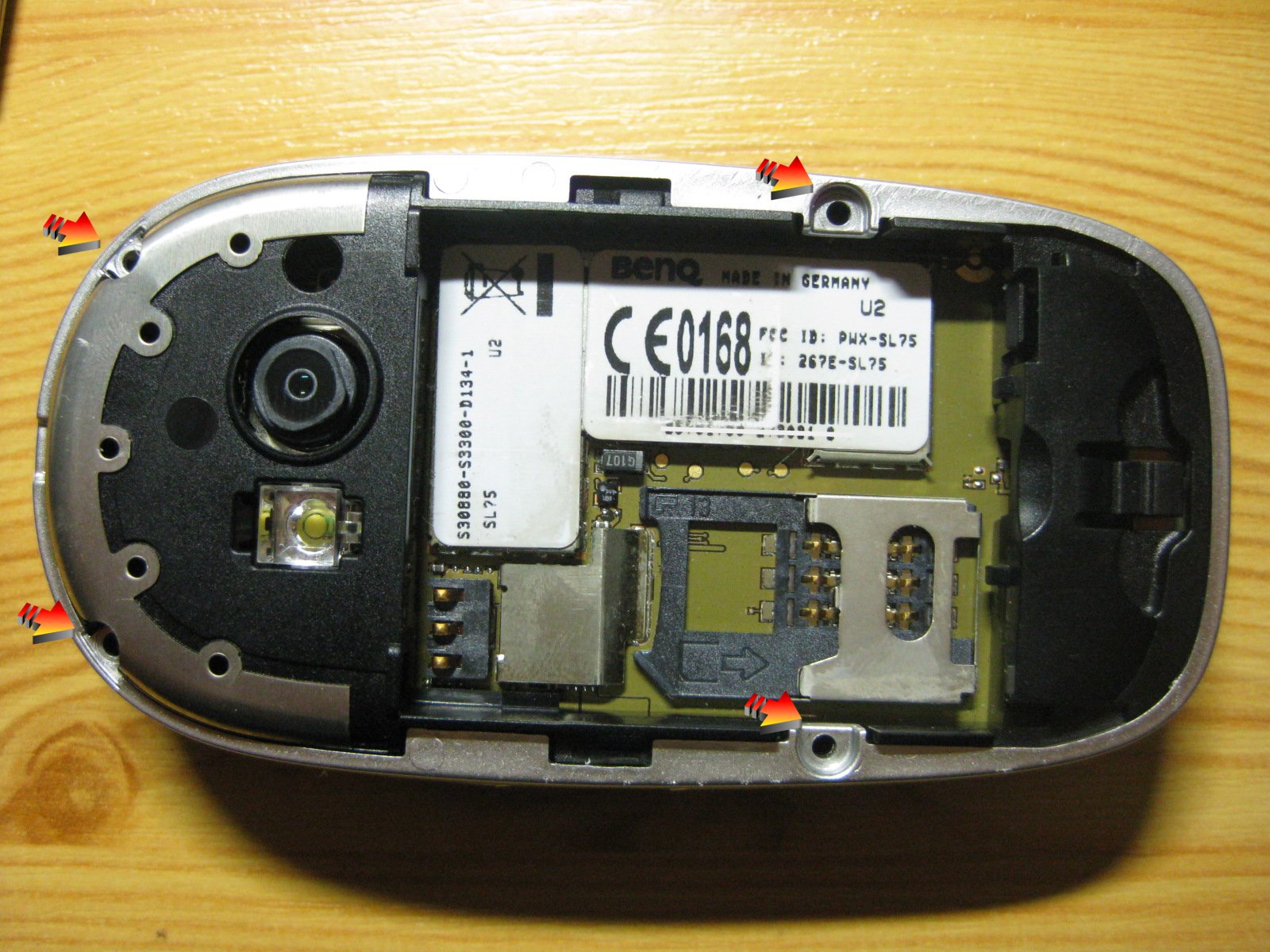

Sundáme zadní kryt a odšroubujeme všechny šroubky.

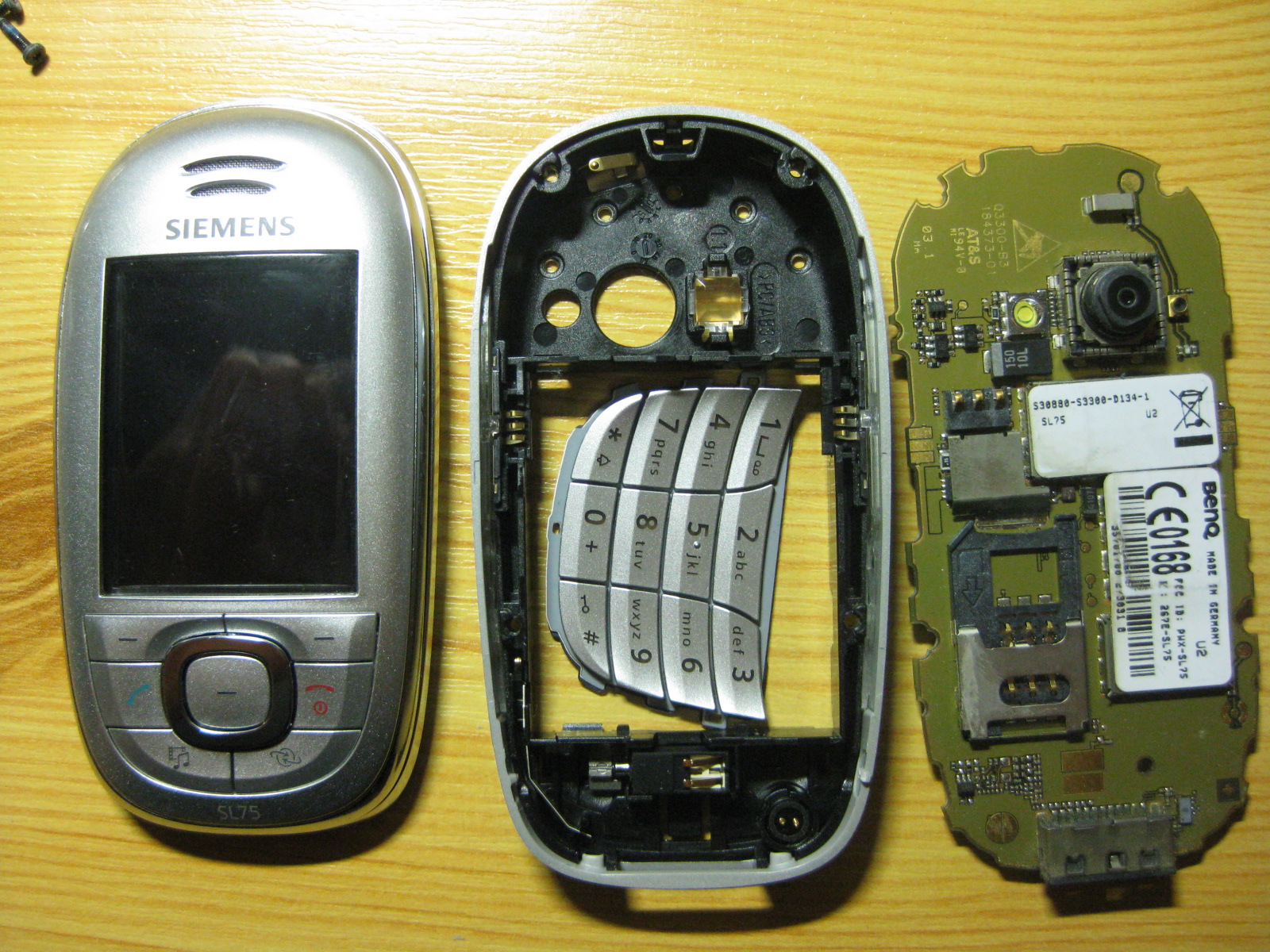

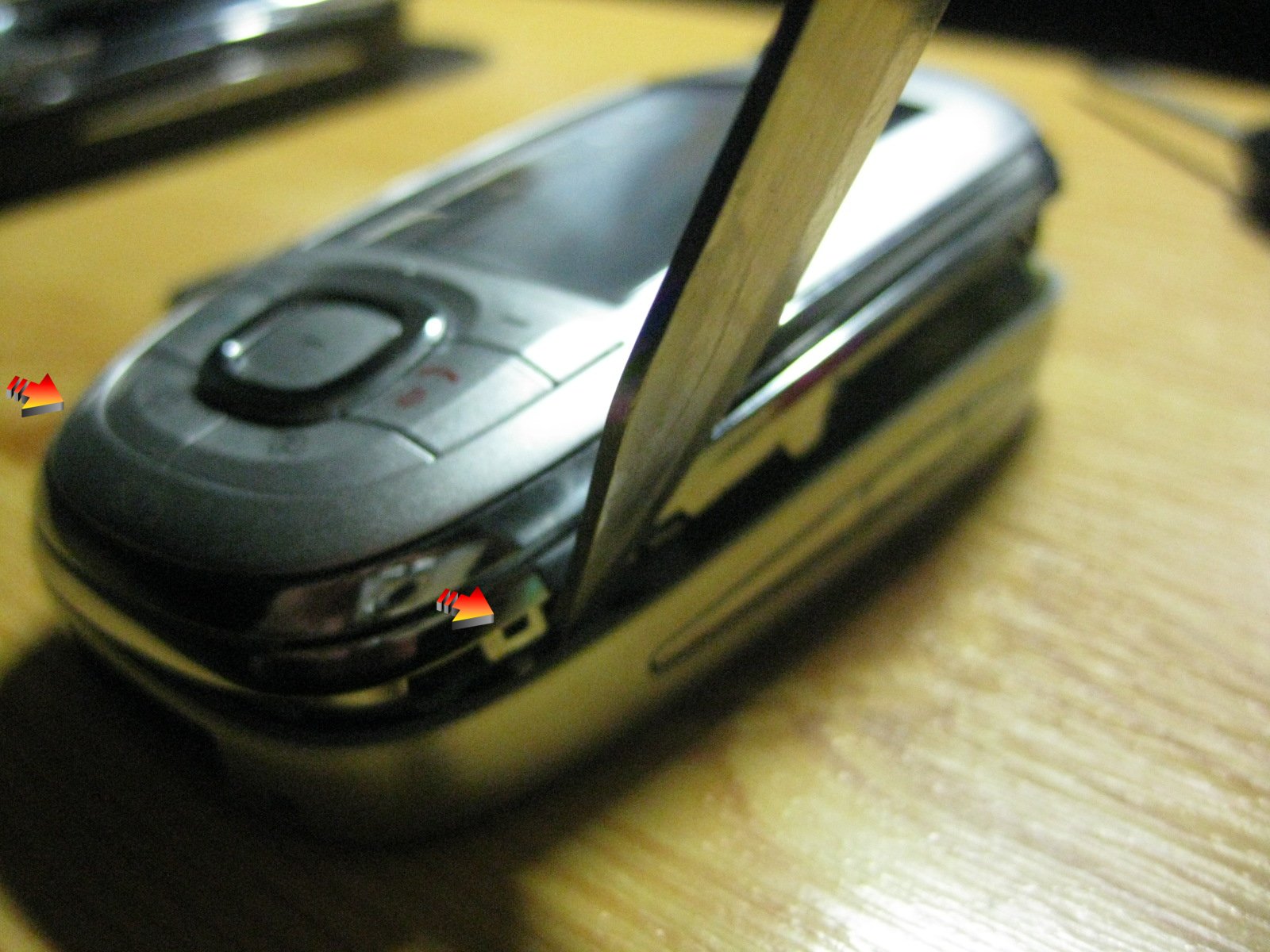

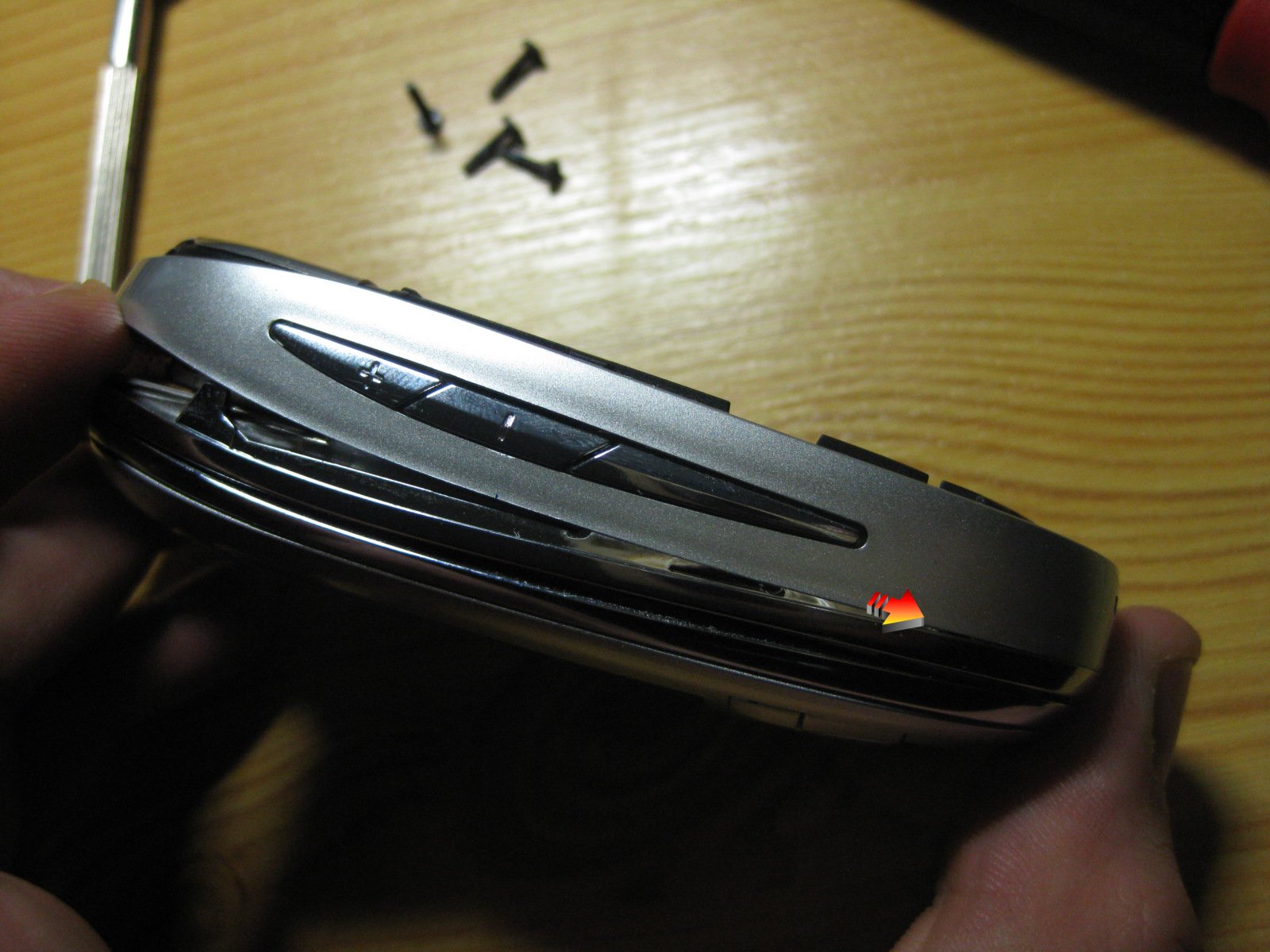

Vrchní kryt je uchycen dvěma háčky ve spodní části. V místě, kam ukazuje šipka je třeba kryt opatrně vypáčit.

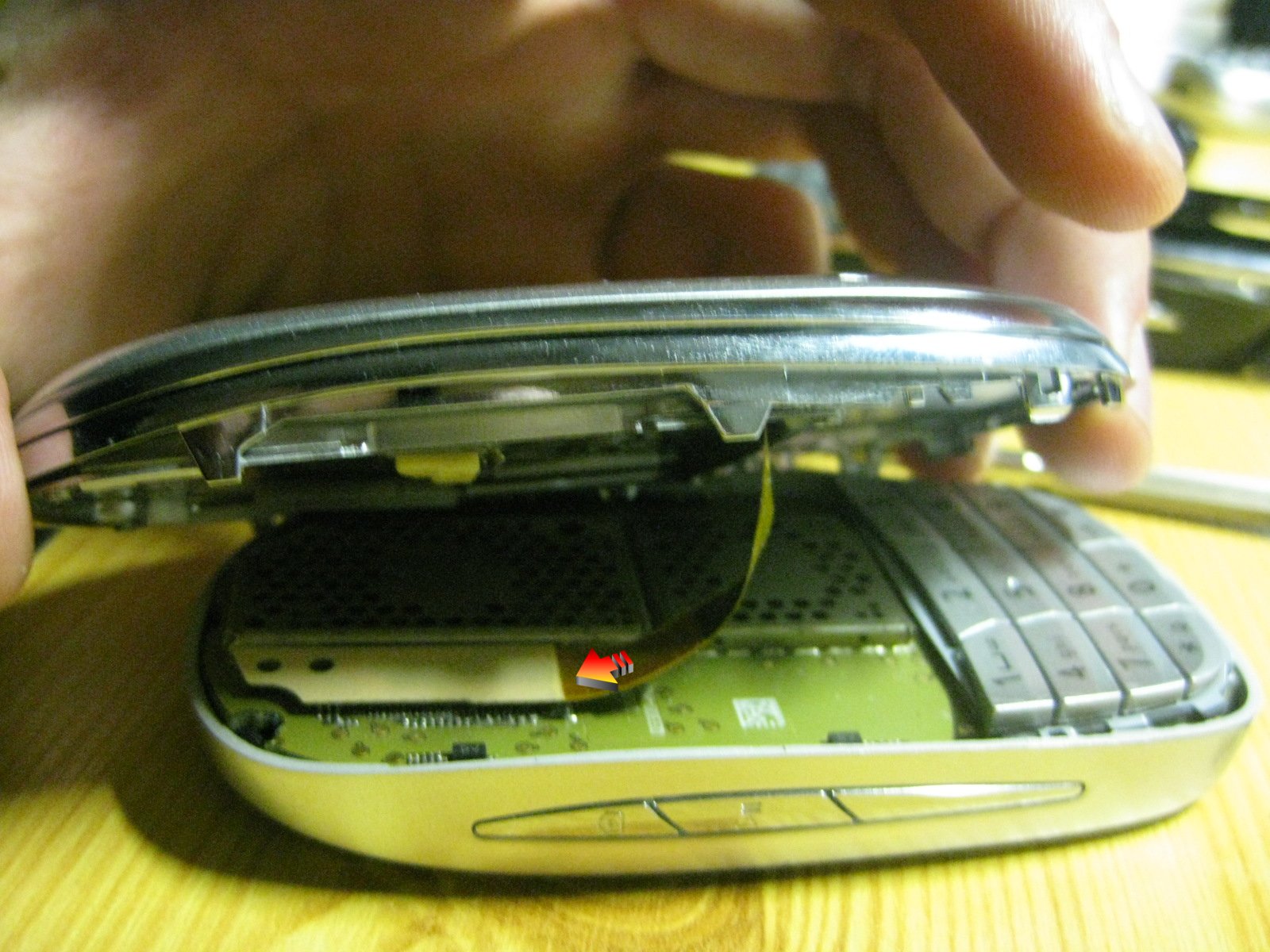

Obě části telefonu jsou spojeny ještě flex kabelem, ten je třeba opatrně odloupnout.

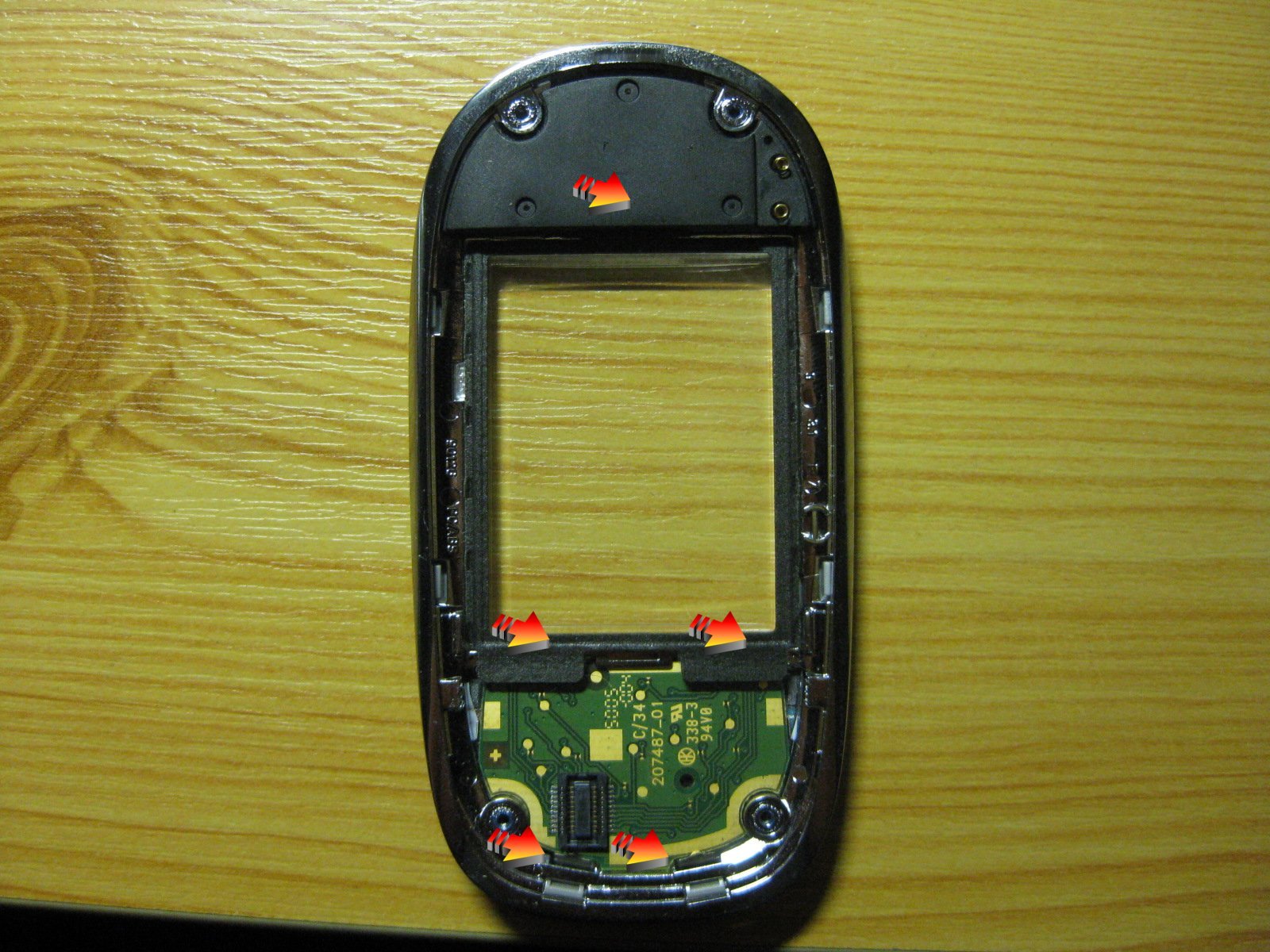

Z vrchní části musíme sundat stříbrný rámeček a odšroubovat zbylé šroubky (já to dělal neoznačeným šroubovákem, takže nevím jaká je to velikost, každopádně se dají odšroubovat i nožem).

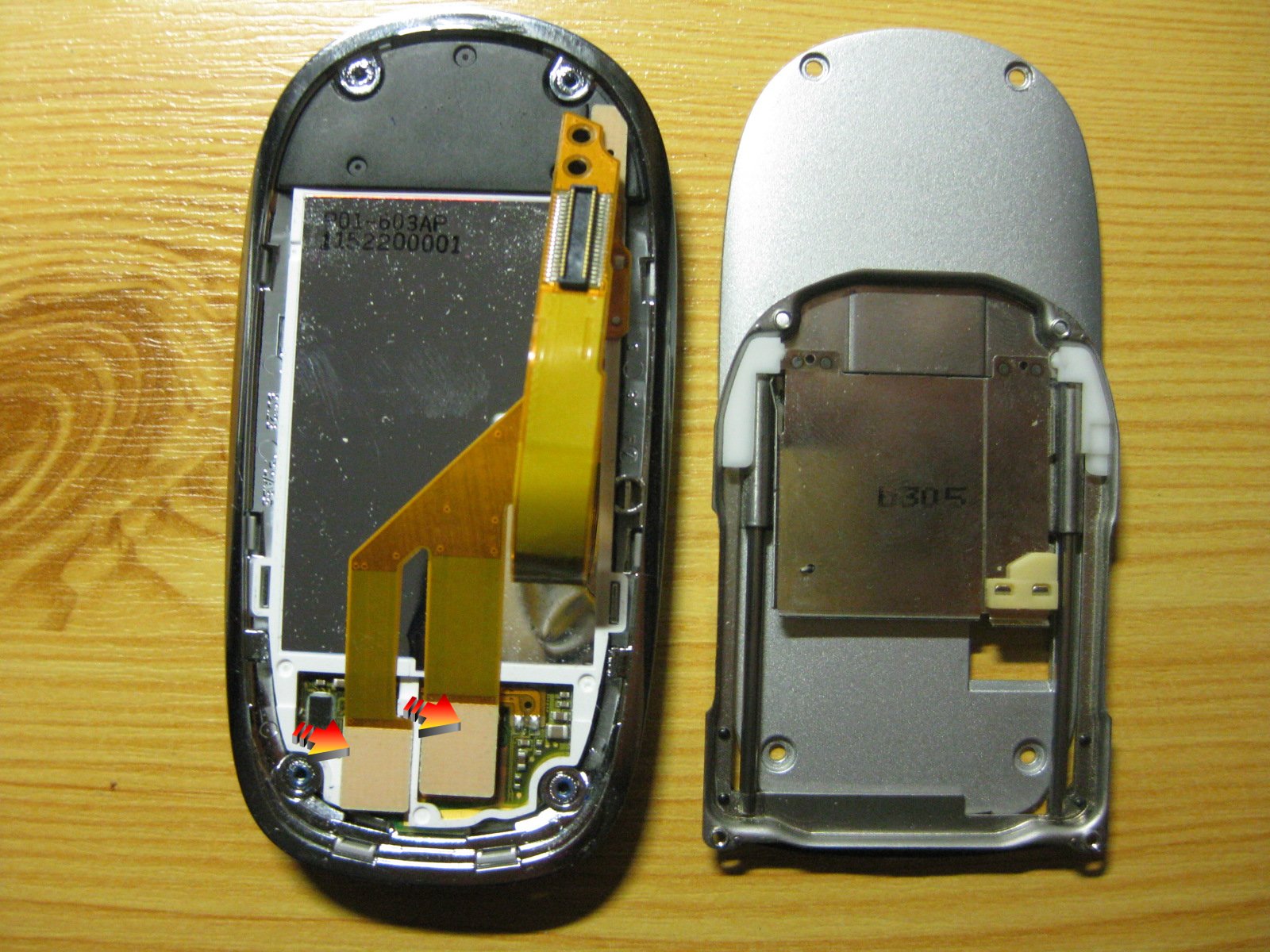

Část slideru sundáváme opatrně, abychom neservali flex kabel, který je jím protažen. Následně opatrně odloupneme flex z displaye a desky klávesnice.

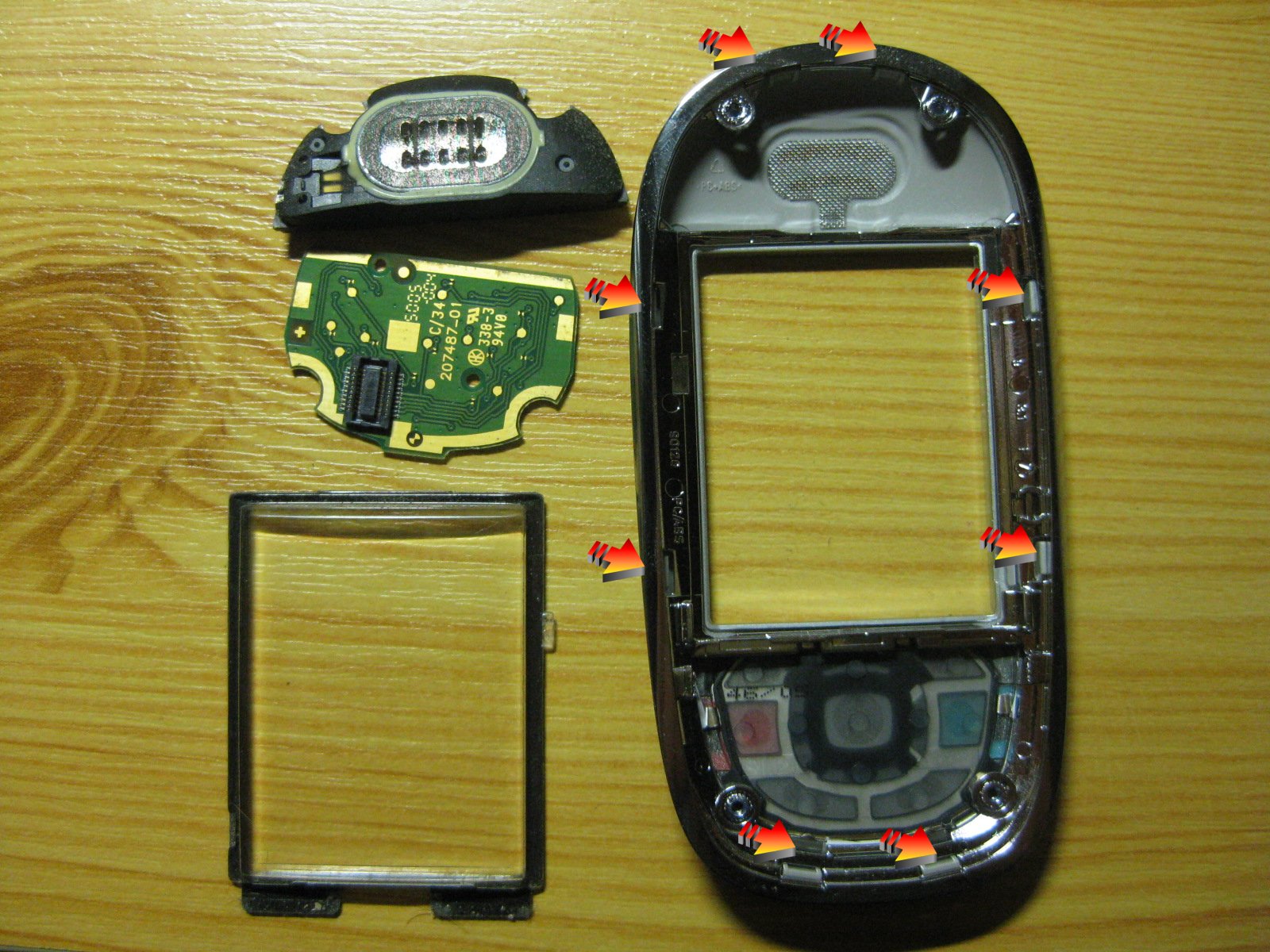

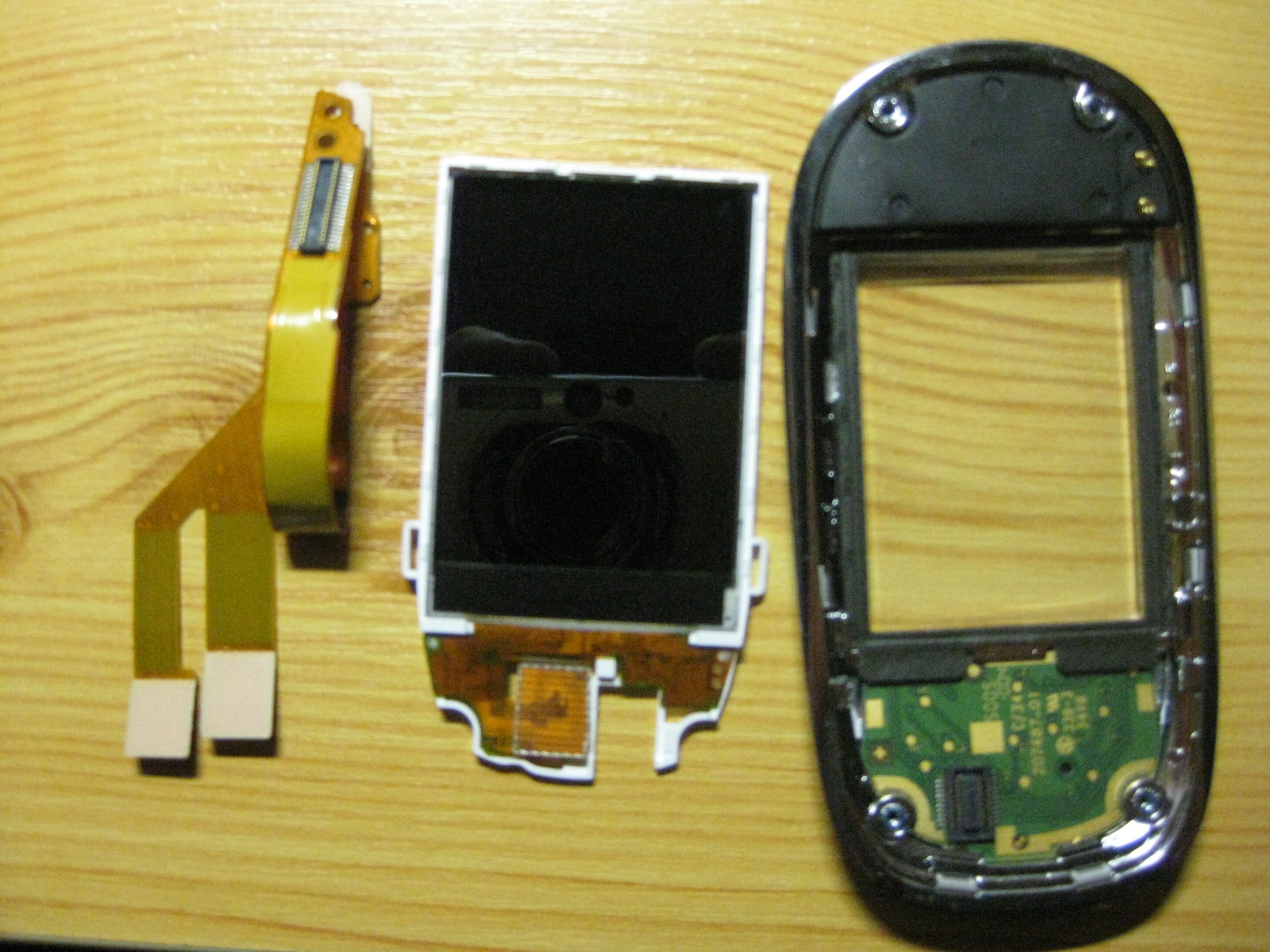

Následuje rozebrání vrchního dílu. Jako první je potřeba odstranit display (chytneme za gumové úchytky ve spodní části), poté vyndáme reproduktor a jako poslední desku klávesnice (kde musíme povolit dva zobáčky označené šipkou).

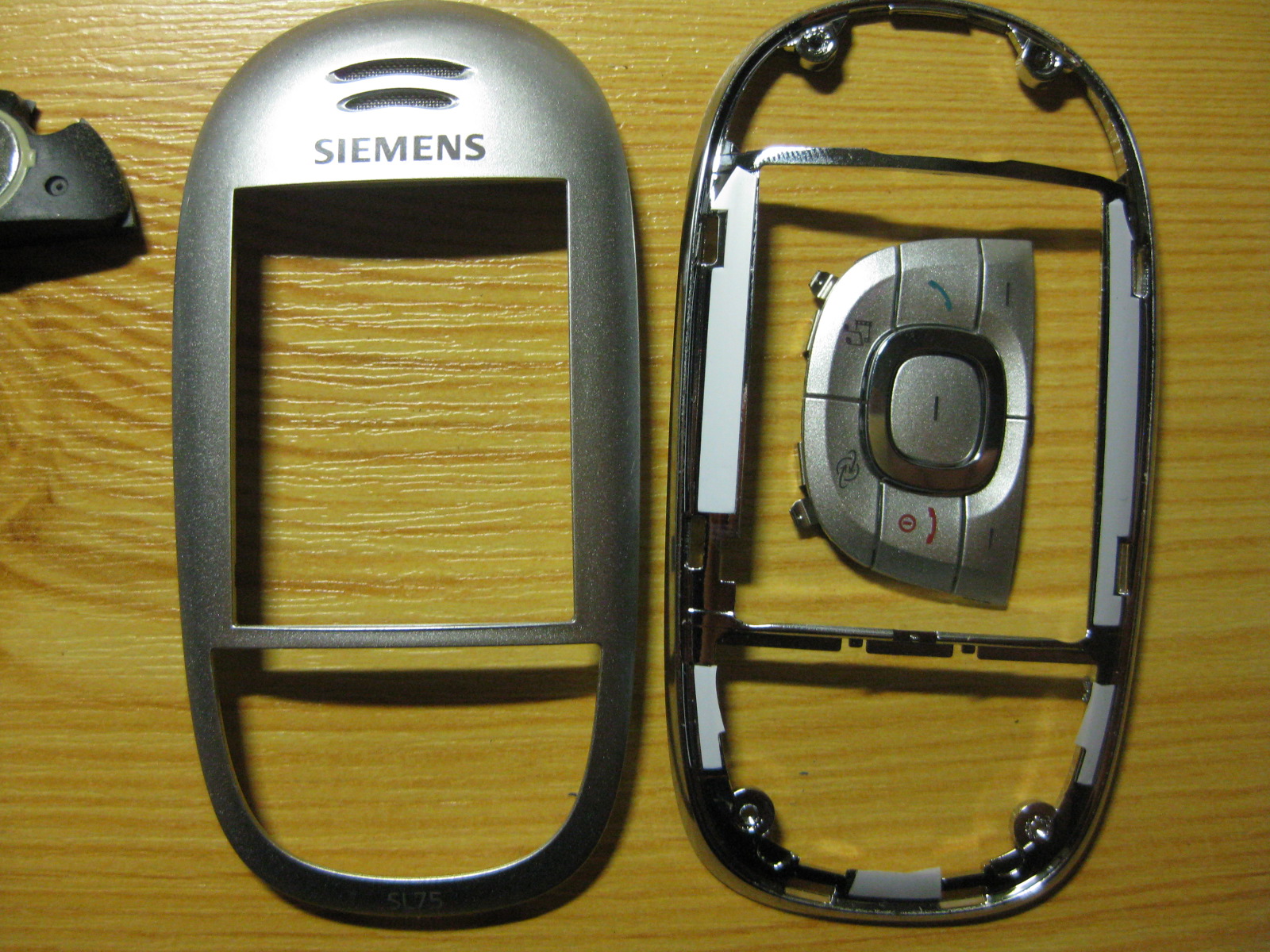

Poslední částí je oddělení stříbrného rámečku od krytu horního dílu. Ten je přilepen ke krytu, takže je potřeba opatrně vyloupnout zobáčky a buď ručně nebo např. šroubovákem oddělit.



Skládáme opačným způsobem.

Pokud chcete kompletně vyměnit kryt, je potřeba si sehnat tyto díly:
  • vrchní kryt
  • klávesnici vrchního krytu
  • stříbrný rámeček vrchního krytu
  • sklíčko displaye
  • slider (ale ten můžete použít i ze starého)
  • stříbrný rámeček spodního krytu
  • klávesnici spodního krytu
  • spodní/středový díl
  • kryt baterie
