  Autor


Miloš Feč
  Kábel na prepojenie dvoch telefónov x65, x70.
Vydáno dne:  02.09.2005
Zobrazeno celkem:  29308
Počet příspěvků v diskusi:  80 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.4   3.4 (hodnoceno 22x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.4

návod



verze pro tisk

Komunikácia medzi mobilmi rýchlosťou 115200 bps? Hranie multiplayer hier bez BT? Pomocou dátového káblu na prepojenie dvoch mobilov sa dá ešte viac.



Co budeme potřebovat:

 2x systémový konektor Siemens x55+
 4 x odpor 10 až 15 kΩ
 cca 1,5m kábel (3 žilový, alebo 2 žilový tienený)
 Testovacia java aplikácia ComPort
Stáhnout

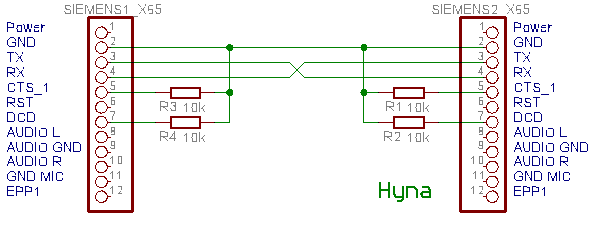

Schéma zapojenia:

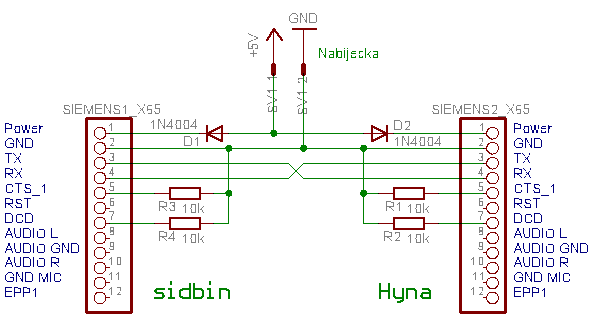

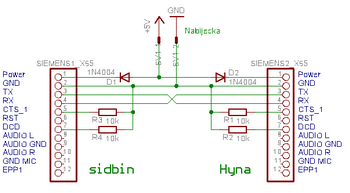

Schéma zapojenia s nabíjaním:



Ak by ste potrebovali aj nabíjanie, tak to nie je oveľa zložitejšie. Budú potrebné ešte dve diódy, konektor pre nabíjačku a kábel bude musieť mať o jednu žilu viac. Pri pripojenom dátovom kábli procesor mobilu stále beží na 104 MHz, čo spôsobuje rýchlejšie vybíjanie baterky.

Za pomoc pri tvorbe schém ďakujem čitateľom Hynal a Sidbin.

Výroba káblu (bez nabíjania):



Konce dvoch odporov naletujte k malému kúska kábla. Druhé konce odporov naletujte na systémový konektor, jeden na 5. pin a druhý na 7. pin. Kúsok kábla na druhom konci odporov spojte s jednou žilou káblu a naletujte na 2. pin. (Pri takom zapojení po zasunutí konektoru mobil rozozná dátový kábel DCA-500 / DCA-510). Ďalšie dve žily káblu naletujte na 3. a 4. pin.




Jednotlivé piny od seba izolujte, aby nenastal skrat. Koniec káblu pri konektore stiahnite izolačnou páskou.



Stačí už len nasadiť kryt konektoru. Správnosť zapojenia zistíte tak, že po zasunutí konektoru do mobilu a zadaní *#06# stlačíte ľavé tlačidlo (Viac), presuniete sa nižšie, na položku Acc.:. Keď je tam plugged in DCA-500 tak je to správne.
Pozor na skrat! Aj pri skrate 2. a 3., 2. a 4., 3. a 4. pinu mobil rozozná vložený dátový kábel, ale nedokáže s ním pracovať.



Ten istý postup zopakujte aj pri druhom konektore. Na 2. pin pripojte druhý koniec žily káblu, ktorú sme naletovali na 2. pin prvého konektoru. Ale pozor! Na 3. pin naletovať žilu káblu, ktorú sme naletovali na 4. pin prvého konektoru a naopak, 4. pin druhého konektoru spojiť s 3. pinom prvého konektoru. Nasadiť kryt konektoru. A kábel je hotový.



Po zasunutí prvého konektoru ho mobil rozozná ako „DCA-500“, po zasunutí druhého konektoru ho druhý mobil rozozná ako „DCA-510“.

Test káblu:

Funkčnosť káblu môžete zistiť pomocou mojej aplikácie ComPort, ktorá odošle text z jedného mobilu do druhého. Aplikácia je spustiteľná na všetkých telefónoch s podporou MIDP2.0

Po nainštalovaní a spustení aplikácie sa vám zobrazí okno na písanie textu. Pri štarte sú tam napísane porty podporované mobilom. Niektoré mobily podporujú napr. aj port IR0 pre IrDA, ale siemens x65 nie. Port a baudrate môžete zmeniť v nastaveniach.



Pripojte kábel k dvom mobilom a spustite na nich aplikáciu. Najprv stlačte pravé tlačidlo (Voľby) a vyberte Open Port.


Pred otvorením portu musíte povoliť prístup.



Potom už len napíšte nejaký text a stlačte joystick alebo Voľby -> Send. Text sa zobrazí aj v druhom mobile (ak je všetko OK).

Možné chyby:

Pri otváraní portu zobrazí „Prosím pripojte príslušenstvo“
> Zle vložený kábel, alebo zle urobený (prepojenie odporov) - telefón nerozoznal príslušenstvo

Pri otváraní portu na displeji preblikáva“ Prosím pripojte príslušenstvo“
> Nie je pripojený druhý mobil, alebo skratované piny
> Ak nemáte pri sebe druhý mobil a chcete otestovať kábel, tak na druhý konektor pripojte na 3. a 4. pin odpor. Stlačte „Open Port“. Ak na displeji nezačne preblikávať „Prosím pripojte príslušenstvo“ tak by mal byť kábel v poriadku. Môžete skúsiť ešte raz stlačiť „Open Port“ a ak už mobil nevyžiada prístup k dátovému káblu, tak je port otvorený.

Po odoslaní sa správa nezobrazí na druhom mobile
> Nie je otvorený port na obidvoch mobiloch


- Aplikácia je len na testovanie spojenia. Pri odoslaní textu sa pôvodný text na druhom mobile prepíše.
- Pracujem na aplikácii na presun súborov medzi mobilmi cez kábel, čoskoro by už mala byť hotová.
- Neskôr začnem robiť na multiplayer hrách. Bol by som rád, ak by sa ešte niekto pridal k vývoju aplikácií / hier s využitím sériového portu mobilu.

Ospravedlňujem sa za kvalitu fotiek, ale nemal som k dispozícii lepší fotoaparát ako ten na mojom Siemense C65.
