  Jak upravit originální kabel na servisní
Vydáno dne:  28.01.2004
Zobrazeno celkem:  34129
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 130x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

úprava



verze pro tisk

Originální kabel, nezřídka dodávaný jako součást mobilního telefonu, se nepatrně odlišuje od kabelu "servisního", který umožňuje bezproblémové flashování (patching) či odblokování.

Co je zajímavé, že s některými modely Siemensů originální kabel funguje, a s některými ne. Tato rozdílnost je v tom, že vybrané modely (C35, SL45) přivádí napětí na konektor i když jsou vypnuté a jiné nikoli. Originálním kabelem nelze provést odblokování ani flashování Siemensů C45, S45, ME45, S55, M55 a dalších převážně novějších modelů. Řešením je celkem nenáročná předělávka kabelu připojením externího zdroje napětí, kterou zvládne i menší kutil a ušetříte tím tak peníze za nákup kabelu servisního.

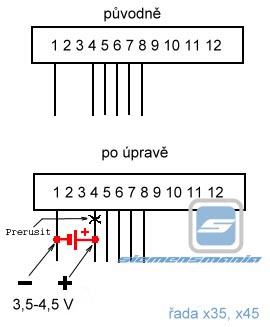

Popis předělávky kabelu pro x35 a x45

1. Neoriginální kabel má zapojeny piny 1, 5 a 6 - originální datový navíc 4, 7 a 8
2. Odletujeme přívod 4 a připojíme ke kabelu zdroj napětí 3,5 - 4,5V z baterie, a mínus do pinu 1 (společně s již tam přiletovaným drátkem)
3. Do telefonu nepřipojujeme napájení. Pin 4 zůstává nevyužitý.



Popis předělávky kabelu pro x55

1. Neoriginální kabel má zapojeny piny 2, 3 a 4 - originální datový navíc 1, 7 a 5
2. Odletujeme přívod 1 a připojíme ke kabelu zdroj napětí 3,5 - 4,5V z baterie, a mínus do pinu 2 (společně s již tam přiletovaným drátkem)
3. Do telefonu nepřipojujeme napájení. Pin 1 zůstává nevyužitý.
