  Autor


Daniel Schmidt
  Jak upravit datový kabel na servisní
Vydáno dne:  22.07.2004
Zobrazeno celkem:  47719
Počet příspěvků v diskusi:  114 Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2   3.2 (hodnoceno 145x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.2

úprava



verze pro tisk

Po mnohých otázkach na prerábku dátového káblu na systémový prinášame návod ako si takýto kábel prerobíme sami aj doma, stačí nám pol hodinka času, pájkovačka, krátky káblik, nôž, kliešte a CINCH konektory (2x samica, 1x samec).

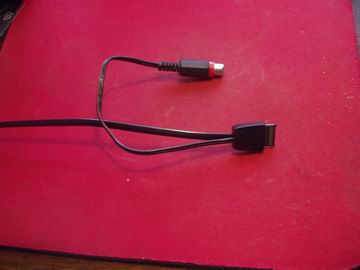

Najprv si pripravíme káblik 5-15 cm, najlepšie taký, aby na ňom bola označená jedna žila farbou, ale použiteľný je ľubovolný dostatočne tenký. Na jeden koniec priletujeme cinch konektor- samicu. Označenú žilu priletujeme na kolík, neoznačenú na vonkajší obal. Druhý koniec upravíme tak, aby označená žila bola o 5 mm kratšia. Odizolujeme obidve na dĺžku cca 2-3 mm a pocínujeme.

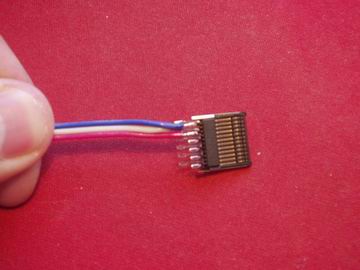

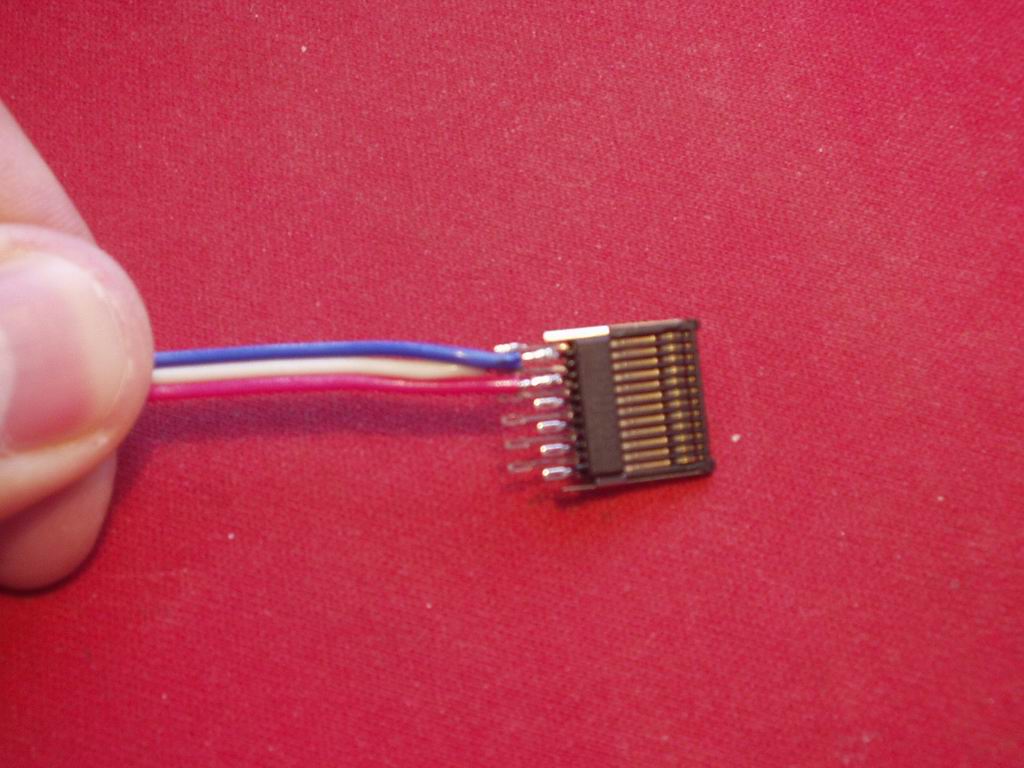

Rozoberieme konektor dátového káblu.

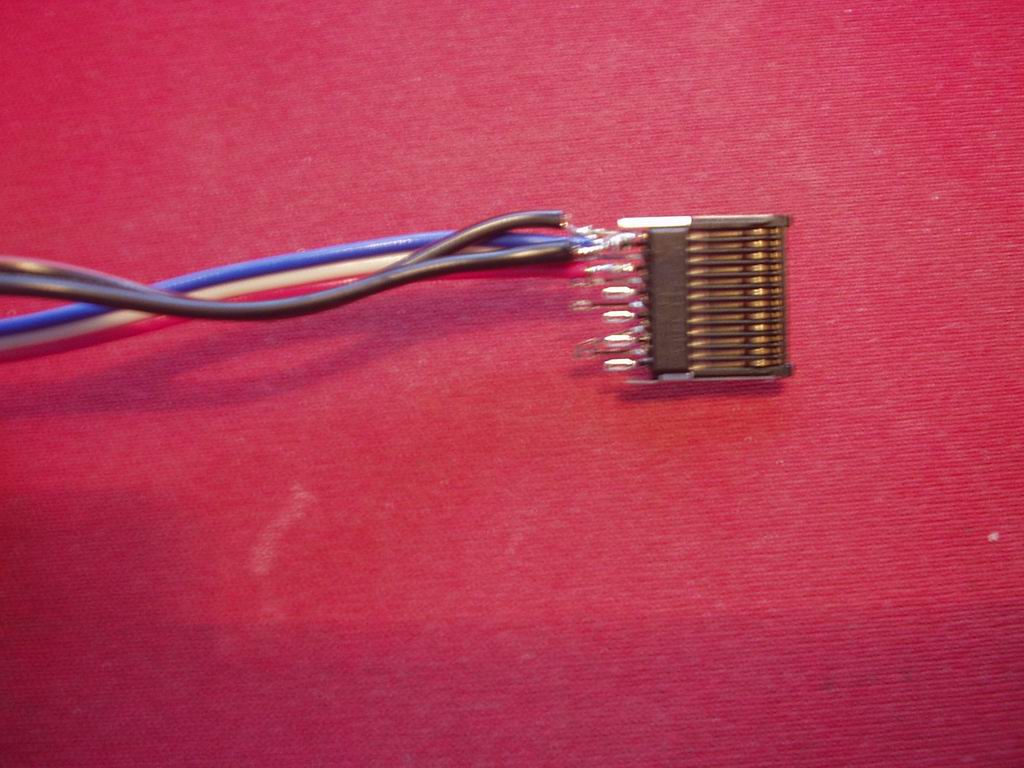

Káblik, ktorý sme si pripravili naletujeme do konektoru. Dlhšiu žilu (neoznačenú, z vonkajška CINCH konektoru) na pin 2-zem, kratšiu žilu (označenú, z kolíka) na pin 1- napájanie.



Konektor zavrieme.

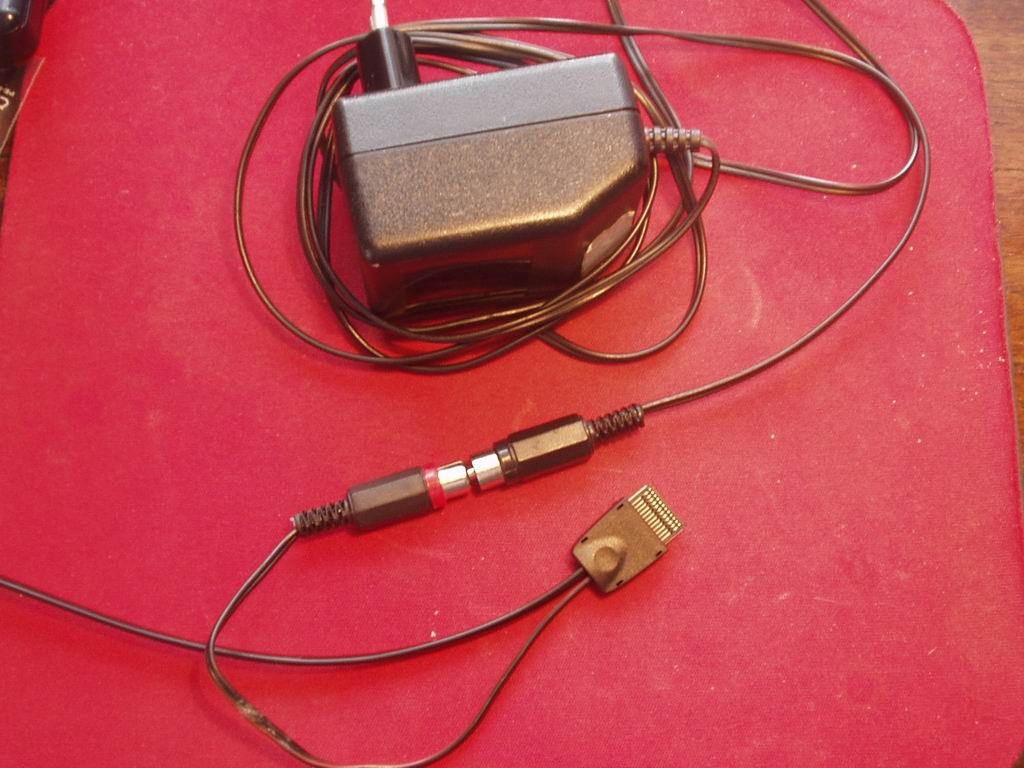

Teraz z nabíjačky, prípadne iného zdroja (starý adaptér z walkmana, nabíjačka z už nepoužívaného telefónu...) odstrihneme konektor, ktorý na nej je tak, aby ostalo s konektorom 10-15 cm kábla. Na nabíjačku naletujeme CINCH konektor – samca. Zase napájanie na kolík a zem na obal.



Dôležité je, aby zdroj dodával do kábla napätie 3 – 4,5 V. Pripojený zdroj je potrebný len počas flashovania. Počas inej činnosti s káblom, ked je telefón zapnutý a nie je potrebné napájanie, môže byť nabíjačka odpojená. Keď je odpojený kábel z počítača, funguje nám nabíjačka. Ešte nám ale zostala časť z nabíjačky, konektor a pár centimetrov kábla. Čo s ním? Na volný koniec priletujeme posledný CINCH konektor-samicu. Tým sme dosiahli to, že máme nabíjačku prístupnú aj bez dátového kábla a nemusíme ho ťahať všade aj keď ho nepotrebujeme.

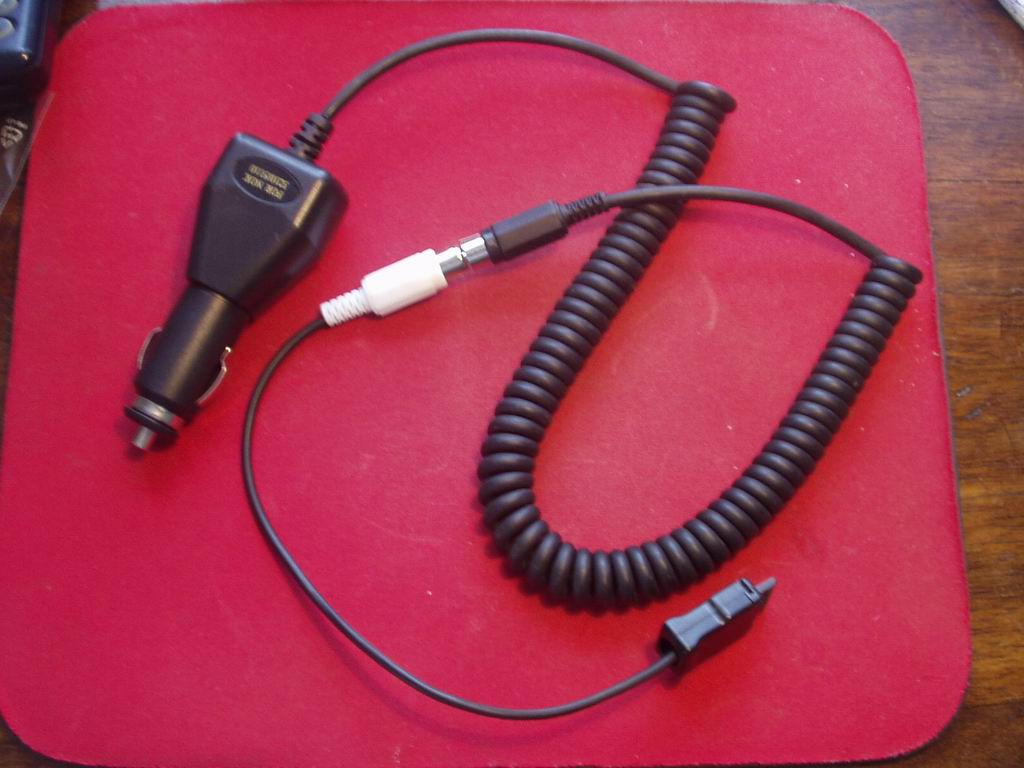

Ak máme k dispozícii akúkolvek autonabíjačku (napätie cca 6V) a chýba nám konektor, upravíme ju tak, ako sme upravili pôvodnú nabíjačku k telefónu – naletovaním CINCH konetkoru – samca.



Ja som použil autonabíjačku zo starej Nokie tak že som aj na odstrihnutý kábel s konektorom priletoval CINCH, tam pre zmenu samicu. Doma používam ako nabíjačku kábel po úprave, v aute, prípadne ked niekde idem mám zo sebou iba krátky káblik s nabíjacím konektorom a zdroj, ktorý je práve po ruke.

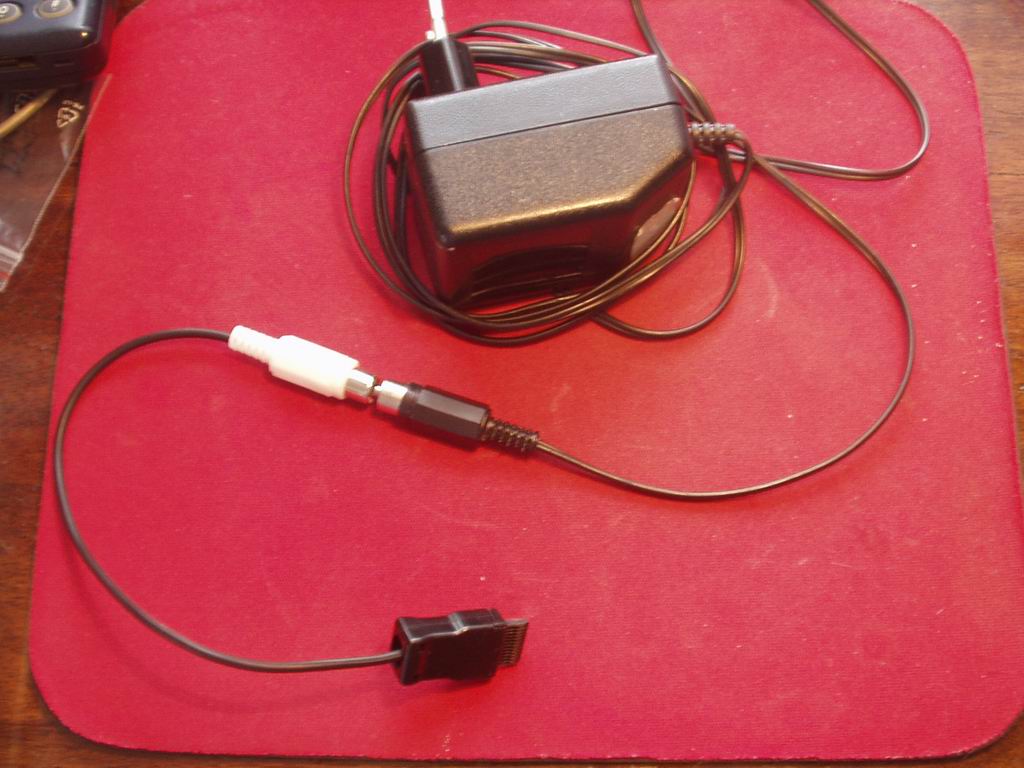

Týmto sme hotový. Dosiahli sme úpravu dátového kablu na servisný, ktorý počas flashovania nabíja, neprišli sme o samostatnú nabíjačku k telefónu tak, aby sme nemuseli nosit celý výtvor zo sebou a máme prípravu na ľubovoľnú autonabíjačku.
Samozrejme, že toto nie je potrebné robiť, ak sa uspokojíme s tým, že nabíjačka, príp. iný zdroj bude ku káblu pripojený trvalo.

Veľa radosti so servisného káblu
