  Autor


Ján Matúška
  Pohľad do vnútra telefónu Siemens CF110
Vydáno dne:  27.10.2005
Zobrazeno celkem:  5761
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.6   3.6 (hodnoceno 9x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.6

informace



verze pro tisk

V ďalšom zo série článkov o pohľadoch do vnútra telefónu si budete mať možnosť pozrieť, čo vo svojom vnútri skrýva telefón CF110.

Telefón CF110 bol jedným z prvých modelov, ktoré predstavil Siemens po odkúpení svojej mobilnej divízie thaiwanskou spoločnosťou BenQ. Ten sa na ňom do istej miery podpísal, o čom svedčí už aj netradičné značenie, na ktoré sme u telefónov Siemens neboli zvyknutí. Viac o tomto telefóne sa môžete dočítať v jeho oficiálnom predstavení.

Poďme sa teda pozrieť nato, čo tento telefón skrýva vo svojich útrobách. Doteraz sme vám takto predstavovali iba modely klasickej konštrukcie, po prvýkrát si budete môcť pozrieť, ako to vyzerá v modeli s vysúvacou konštrukciou.

Na prvom obrázku môžete vidieť zadnú časť telefónu po odobratí batérie. Tento pohľad vás zrejme ničím neprekvapí. Konštrukcia vkladania SIM karty a kontaktov batérie je klasická, ako u ostatných modelov. Vidieť môžete aj 4 skrutky torx, ktoré spájajú zadnú časť krytu so zbytkom telefónu.

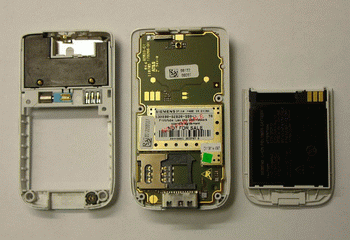

Po odskrutkovaní týchto skrutiek a oddelení zadnej časti krytu.

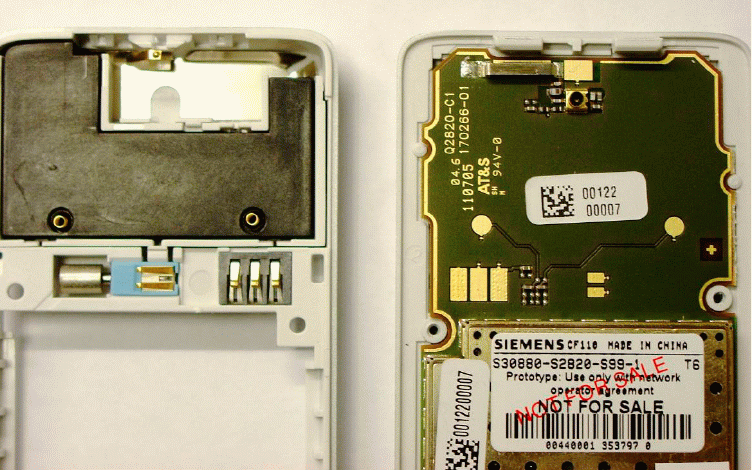

Detailný podľad na vibračný motorček a kontakty batérie, tentoraz z vnútornej časti zadného krytu.

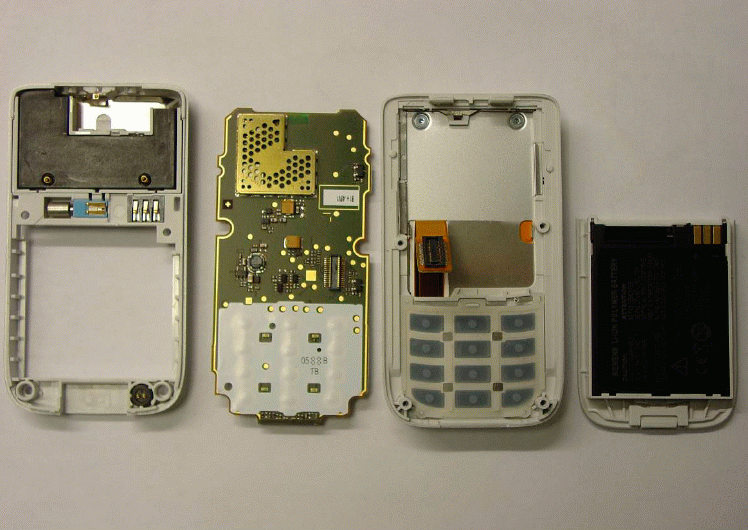

A takto to vyzerá po vybratí základnej dosky.

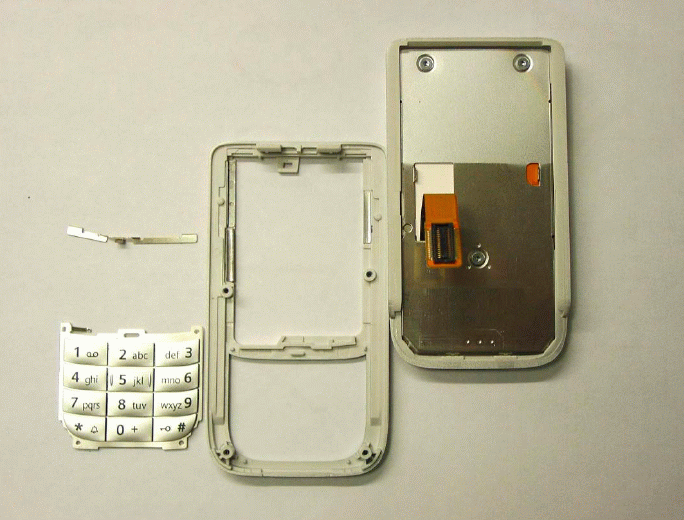

Oddelenie predného a zadného krytu. Dolná časť klávesnice zo zadného krytu je vybratá von. V zadnej časti predného krytu môžete vidieť plech, ktorý je pripevnený ku krytu 3 torx skrutkami.

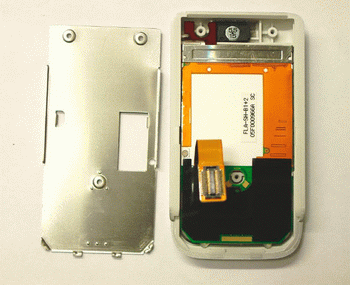

Tu už je plech odstrutkovaný a odhaľuje pohľad na dosku hornej časti klávesnice, ktorú tvoria ovládacie tlačítka. Vidieť môžete aj konektor, ktorý slúži na spojenie klávesnice so základnou doskou.

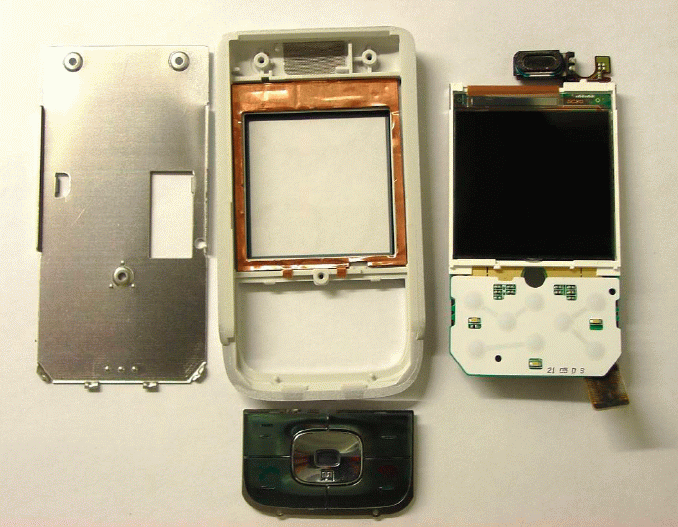

Na tomto obrázku je už predný kryt úplne demontovaný. Vidieť v plnej kráse môžete displej, nad ním sluchátko a vybratá je aj horná časť klávesnice.

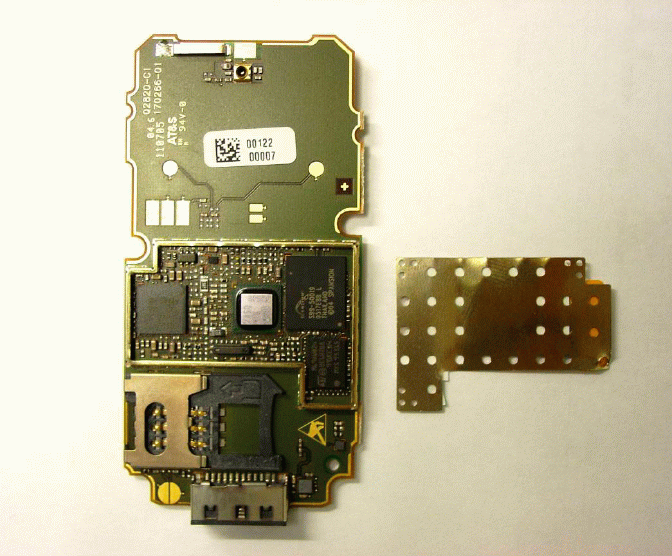

Základná doska, z ktorej je odstránený tieniaci plech, vám poskytne pohľad na "srdce" telefónu.

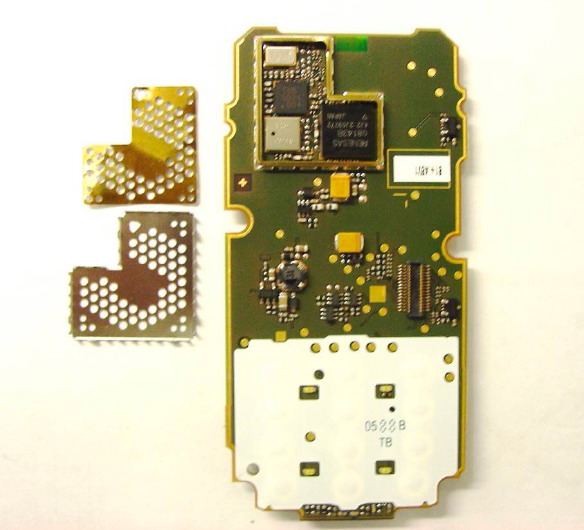

Opačná strana základnej dosky, z ktorej sú tiež odstránené tieniace pliešky. Spodná časť základnej dosky je zároveň doskou číselnej a textovej klávesnice

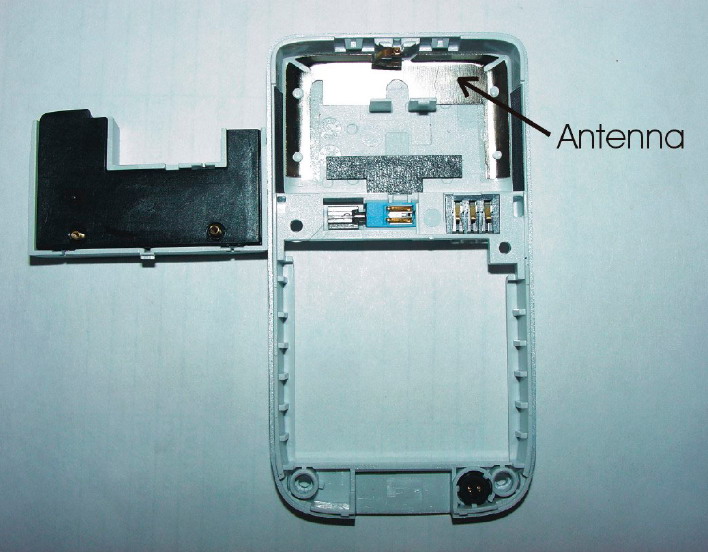

Posledný pohľad je na anténu, ktorá bola doteraz schovaná pred vašimi zrakmi.
