  Autor


Mario Liptov
  Návod na výmenu Flex kábla SL65
Vydáno dne:  6.04.2008
Zobrazeno celkem:  6488
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.44.64.64.64.84.84.8   4.8 (hodnoceno 4x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.44.64.64.64.84.84.8

návod



verze pro tisk

Mnohým sa stalo, že sa pokazil telefón SL65. Buď prestal ísť display alebo slúchadko, prípadne prestala fungovať horná klávesnica. Za týmto všetkým býva vadný Flex káblik.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Tento návod může, bez bezvadného pochopení postupu, vést až k poškození Vašeho telefonu (i trvalému). Před zahájením práce si jej celý důkladně přečtěte a máte-li jakékoliv nejasnosti, konzultuje je předem na určeném diskusním fóru!

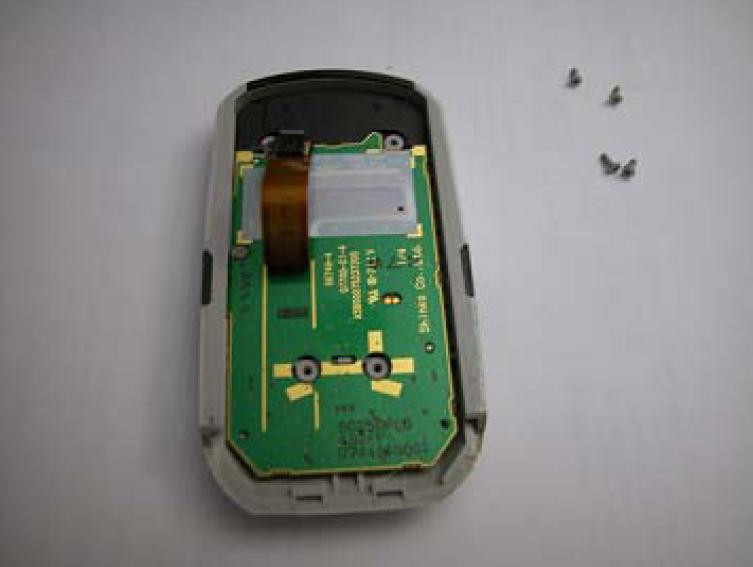

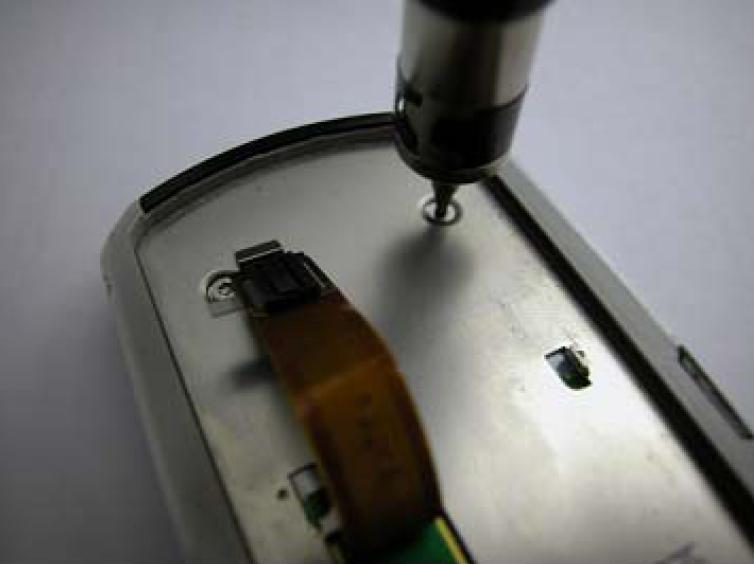

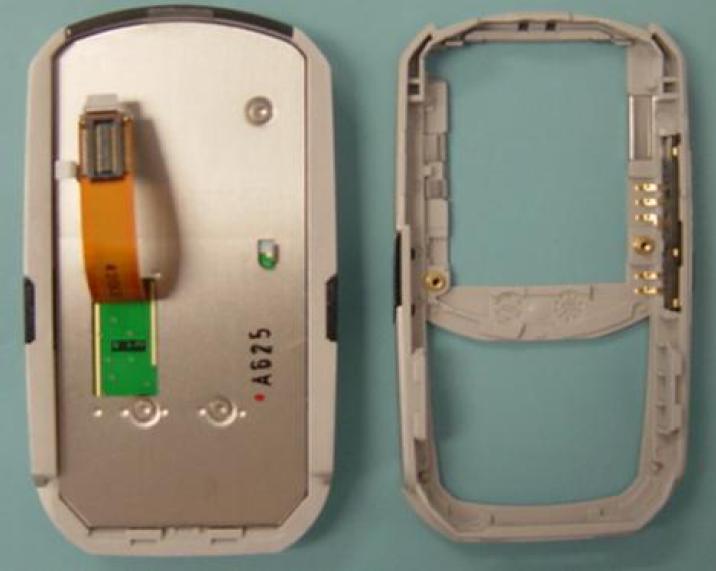

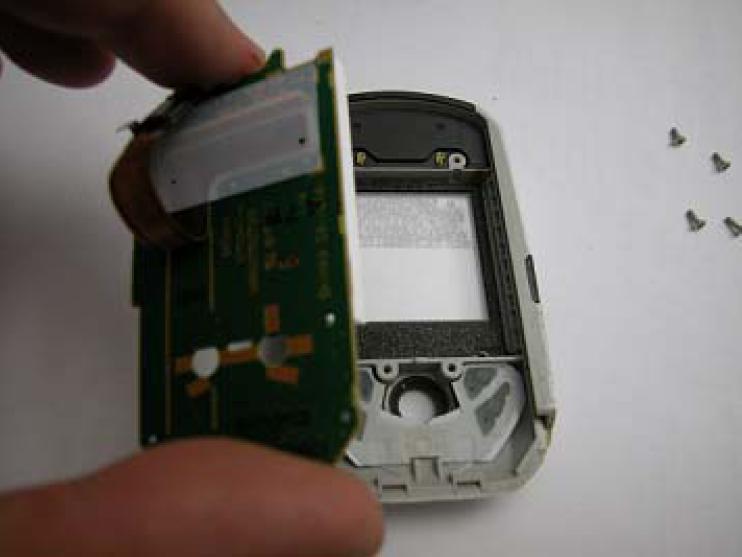

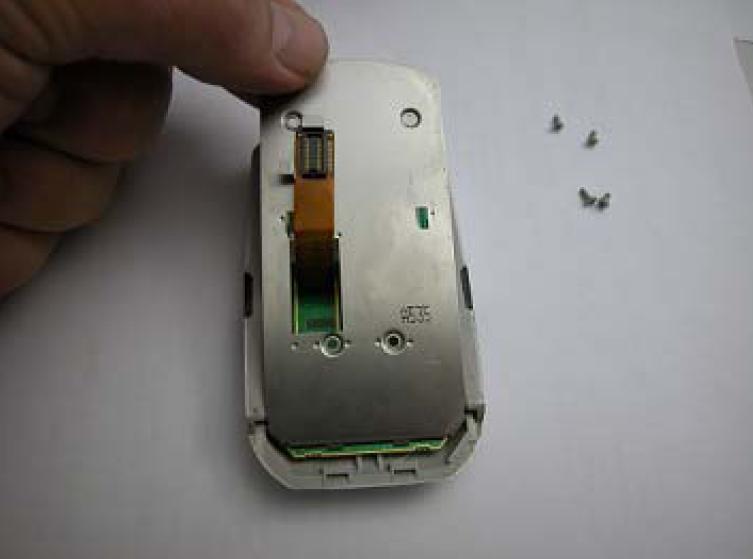

Začneme s rozobratím telefónu:

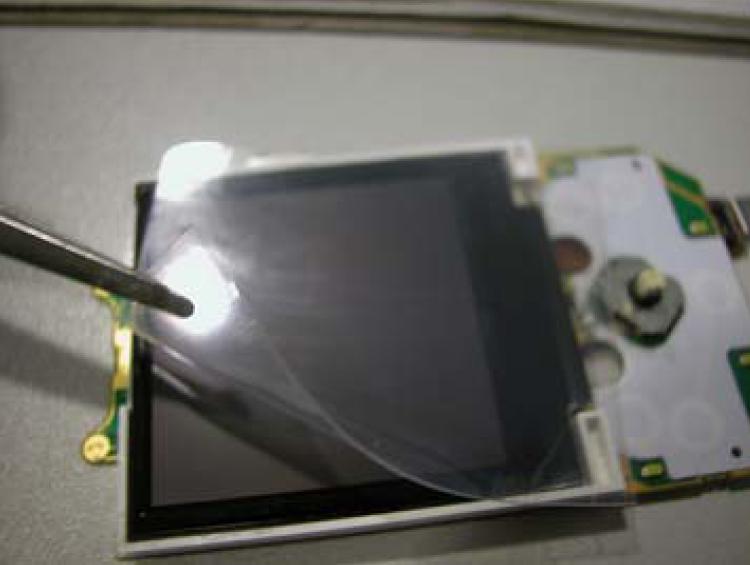

Ako ďalšiu vec urobime, ze zakryjeme display nejakou fóliou aby sme si nepoškodili sklicko displaya:

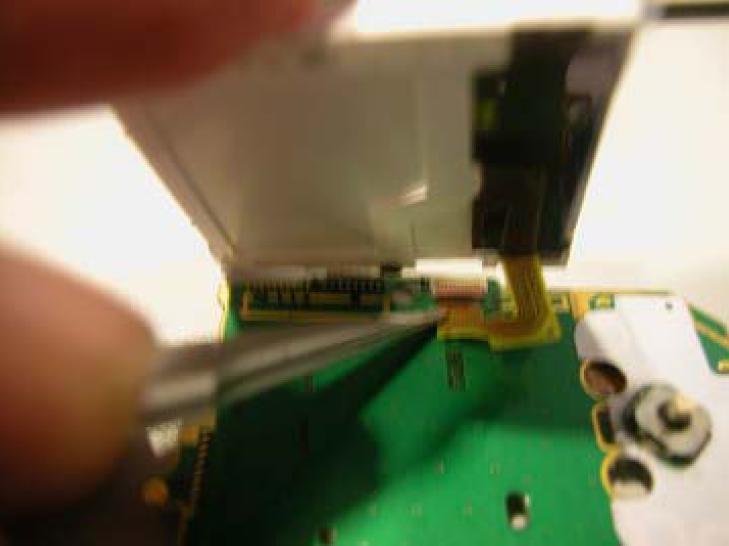

Potom ho opatrne dáme dole a to tak, že ho odlepime od MMI dosky a odpojime ho od konektora:

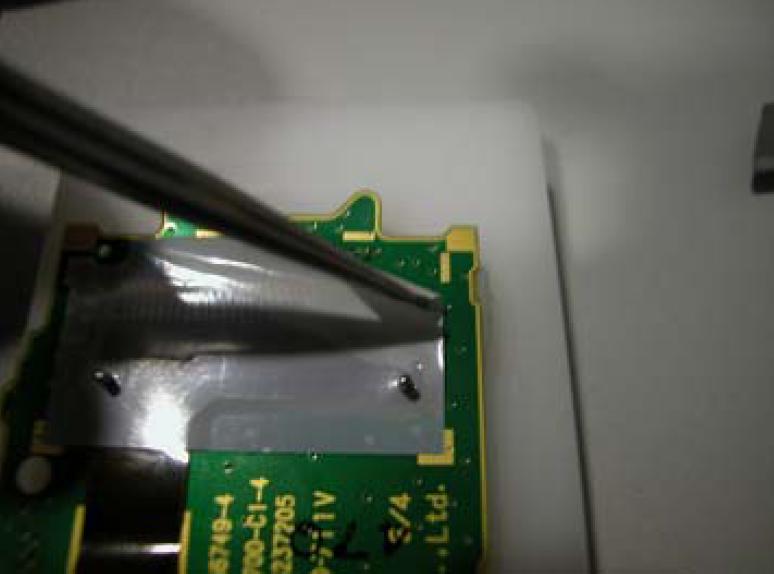

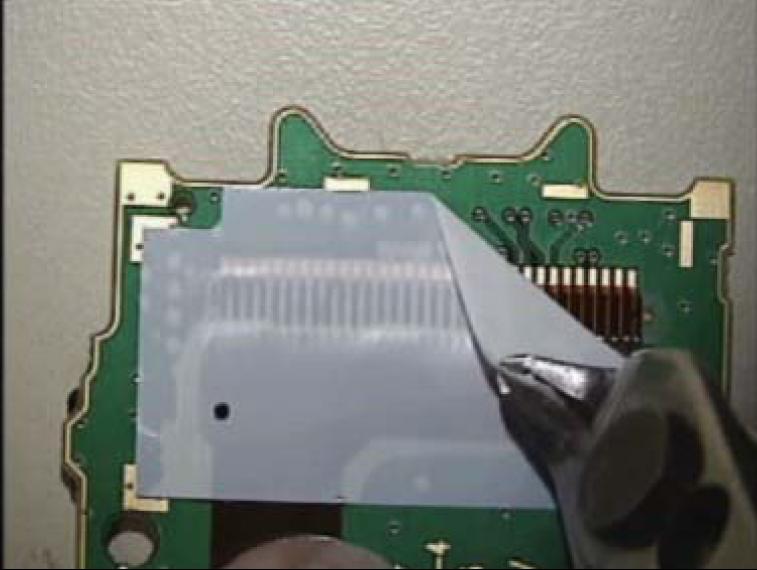

Teraz dáme dolu vadný Flex. Odlepíme ochrannú nálepku a odložíme si ju:

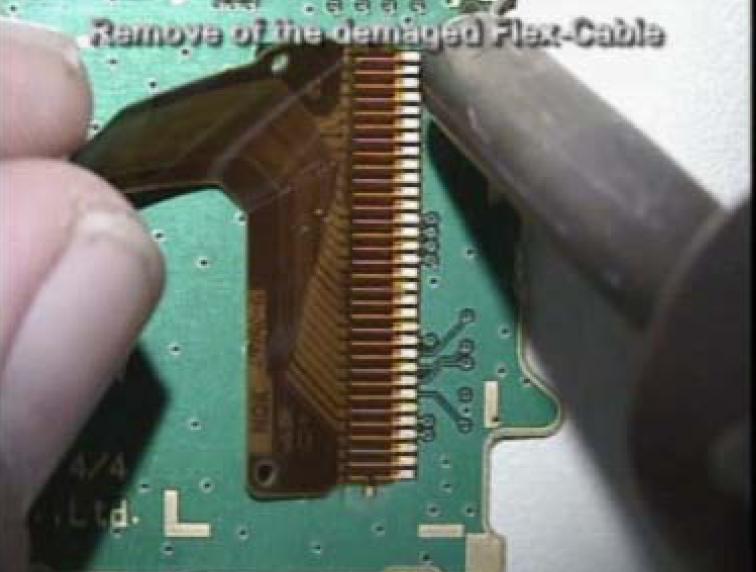

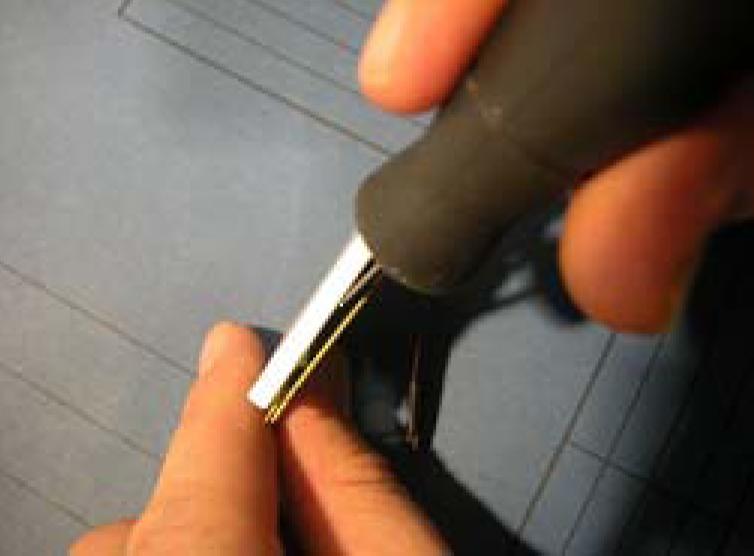

Fúkaním teplovzdušnou pájkou dáme dolu vadný Flex. Po zahriatí káblika sa Flex postupne odlepí:

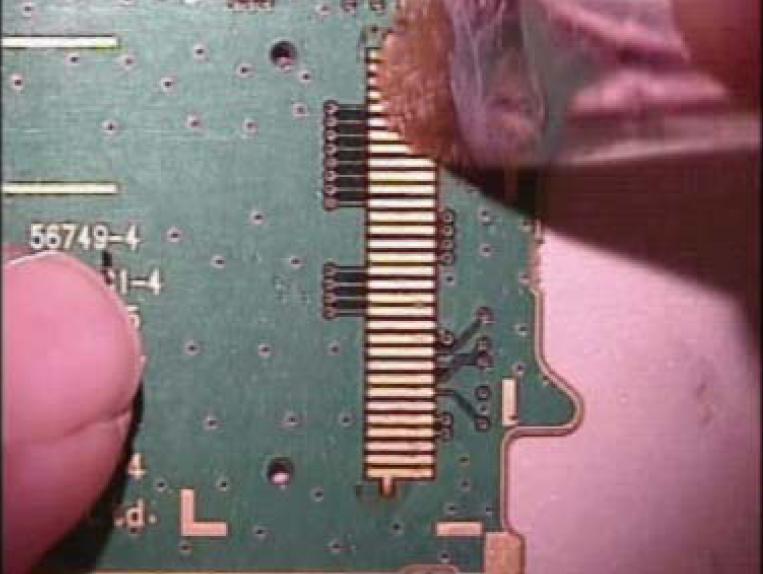

Po úspešnom odobratí poriadne liehom vyčistíme ostatky na plošnom spoji:

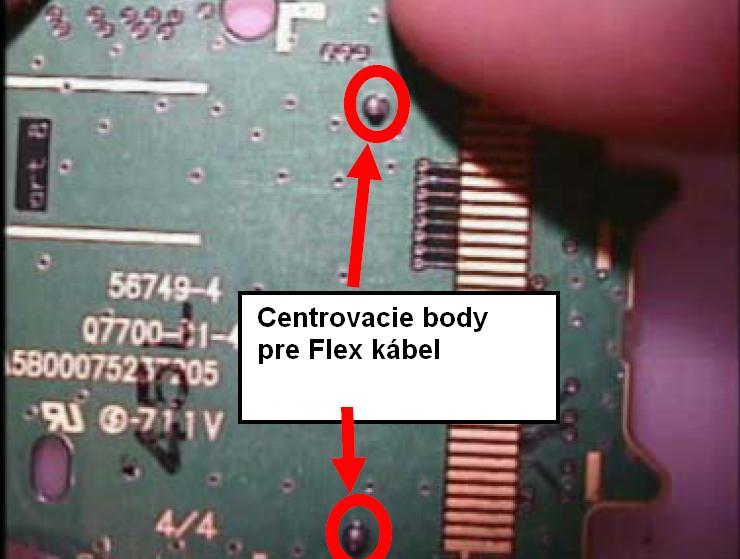

Toto sú body na plošnom spoji, ktoré slúžia na ukotvenie flex kabla, aby sa nepohol pri práci s ním:

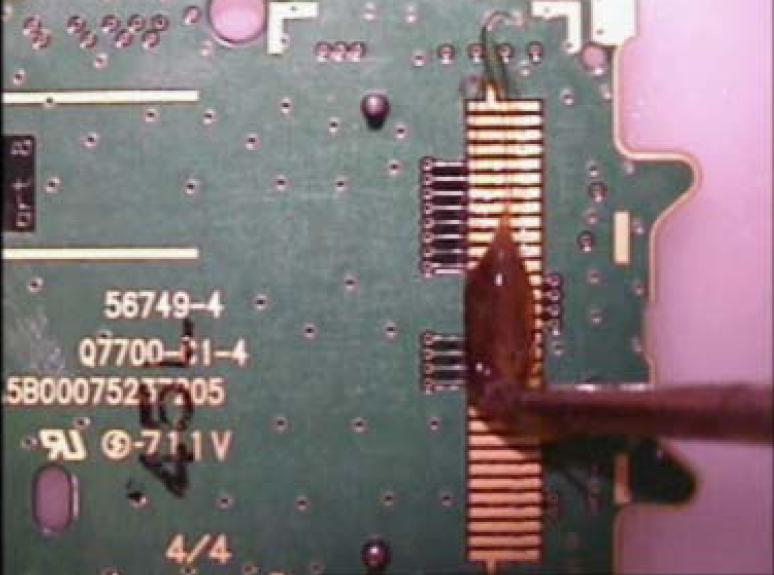

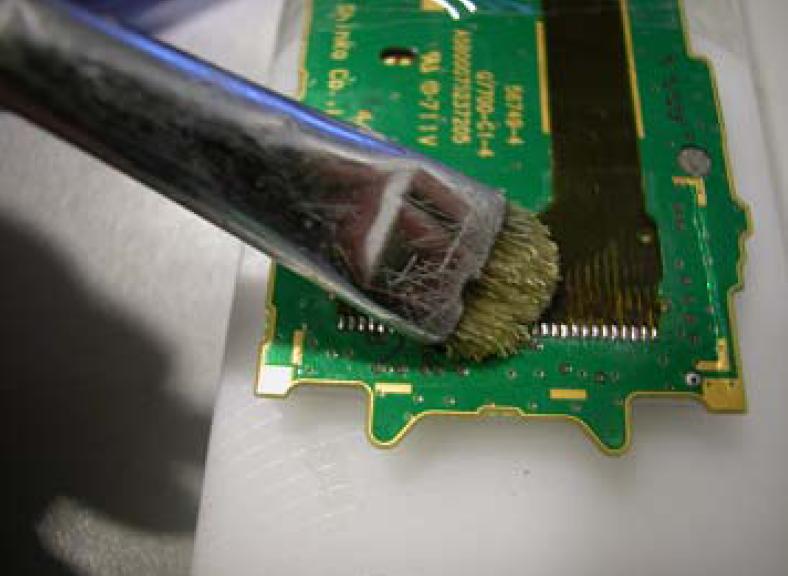

Nanesieme na kontaky FLUX alebo Kolofóniu rozriedenú v liehu, aby sa nám pri letovaní cín rozlial aj do miest, ktore nie sú prístupné:

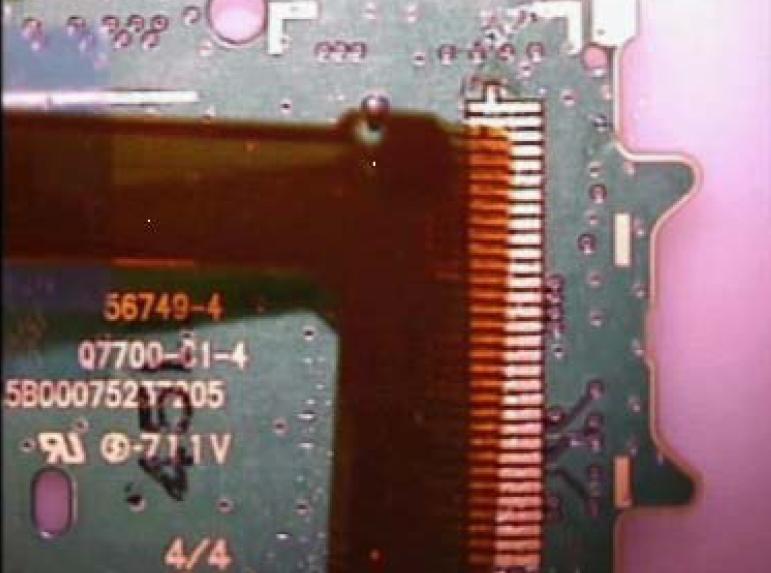

Priložíme nový Flex káblik a ukotvíme ho v centrovacích bodoch:

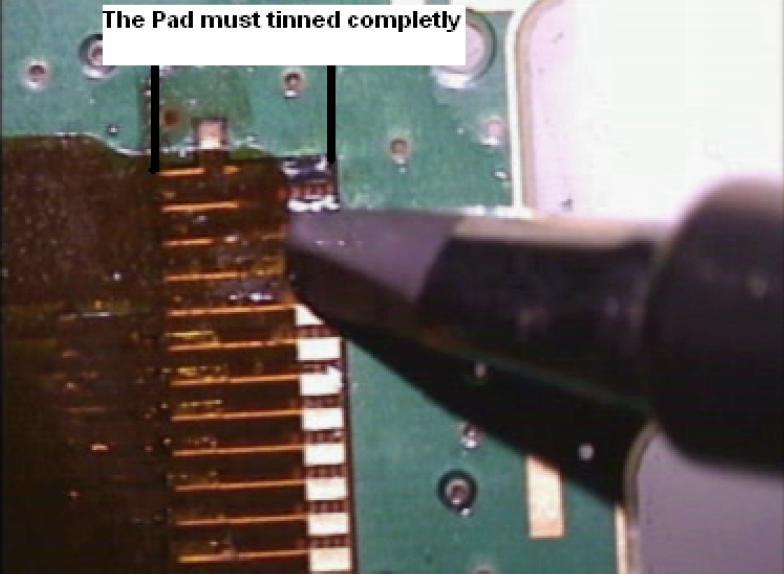

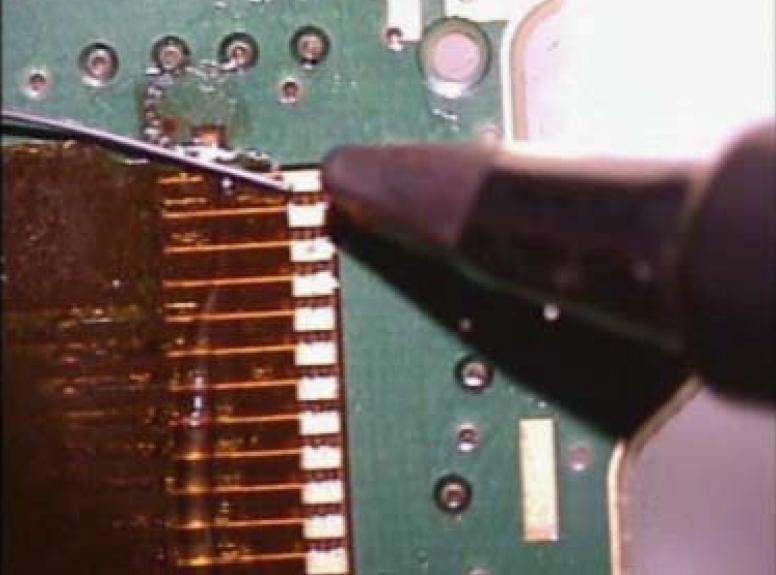

Nakoniec mikropájkou priletujeme nový Flex. Netreba sa báť ak sa zlejú spolu kontakty. Ak sa Vám to náhodou stane, naneste na toto miesto viac Fluxu a prepájkujte ho znovu. Ak sa Vam to nepodarí skúste použiť odsávačku, prípadne odsávací pásik.




Po úspešnom priletovaní, znovu očistíme liehom:

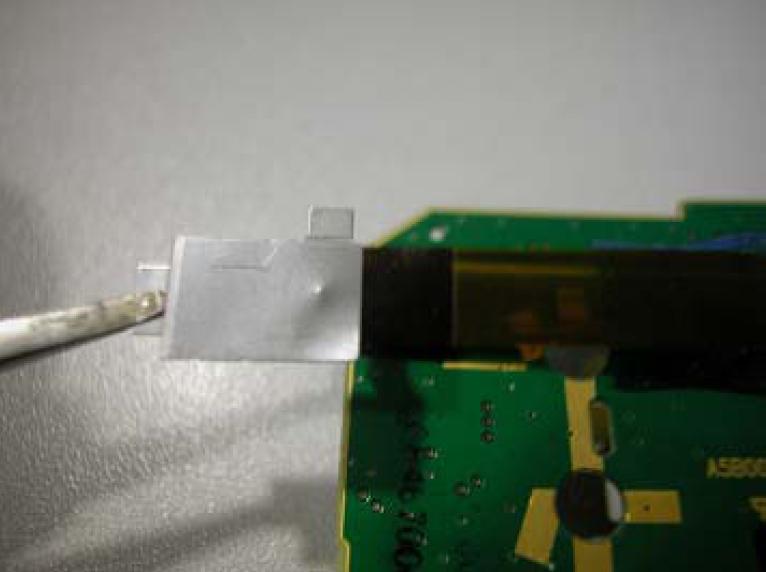

Potom odlepíme ochranný pliešok zo starého Flexu a podlepíme ho obojstrannou a prilepíme na nový Flex:




Ako poslednú vec zalepíme Flex samolepiacou fóliou a zmontujeme telefón dohromady:




Na záver Vám možem zaželať už len veľa šťastia.
