  Autor


Lukáš Novák
  Jak rozebrat Siemens SK65
Vydáno dne:  29.09.2010
Zobrazeno celkem:  4454
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.44.64.64.64.84.84.8555   5 (hodnoceno 1x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.43.63.63.63.83.83.84444.24.24.24.44.44.44.64.64.64.84.84.8555

návod



verze pro tisk

V tomto článku rozšiřujícím sérii „Jak rozebrat…“ si vezmeme na paškál Siemens SK65.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Oproti jiným Siemensům budeme k rozebrání potřebovat kromě tradičního šroubováčku Torx T5 i Torx T4 a o něco více trpělivosti než při rozebírání telefonů klasické konstrukce.

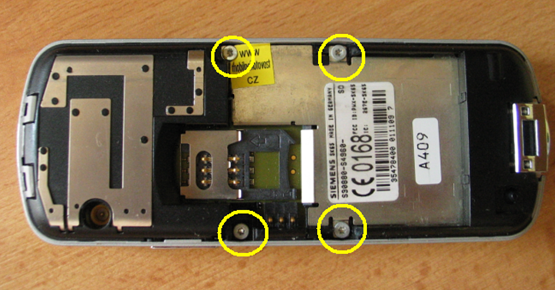

Poté, co sejmeme zadní kryt a vyjmeme baterii a sim, vyšroubujeme Torxem T5 všechny 4 viditelné šroubky.

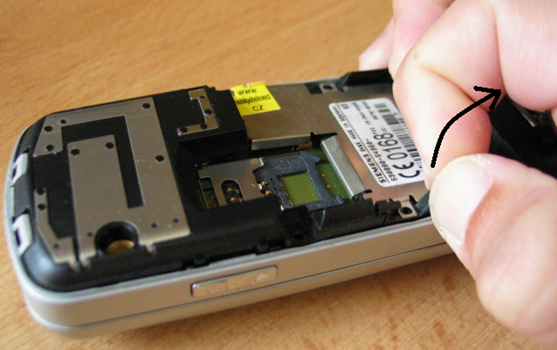

Když jsou všechny šroubky venku, uchopíme spodní část vnitřního zadního krytu a odklopíme viz. foto:

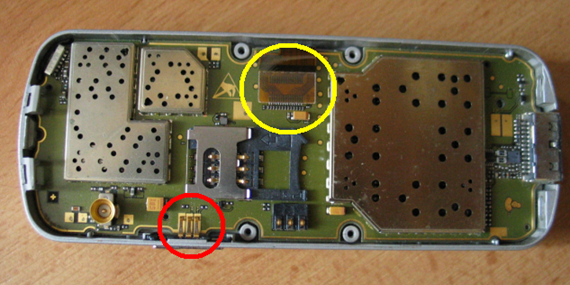

Horní část odklopíme opačným směrem než spodní, což již jde o poznání snadněji. Nyní je třeba odstranit desku QWERTY klávesnice. Nejdříve odpojíme FLEX (na obrázku ve žlutém kroužku), a pak si musíme dát pozor na kontakty bočního dvojtlačítka (na obrázku v červeném kroužku). Když je deska venku, můžeme snadno vyjmout i tlačítka spodní klávesnice.

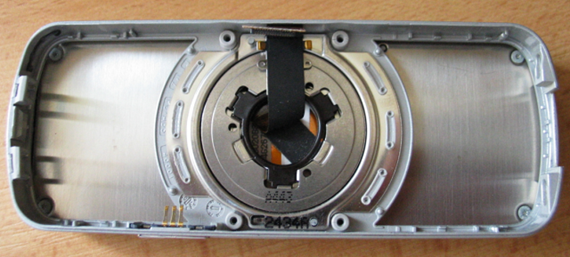

Jestli všechno doposud proběhlo v pořádku, telefon před Vámi by měl vypadat takto:

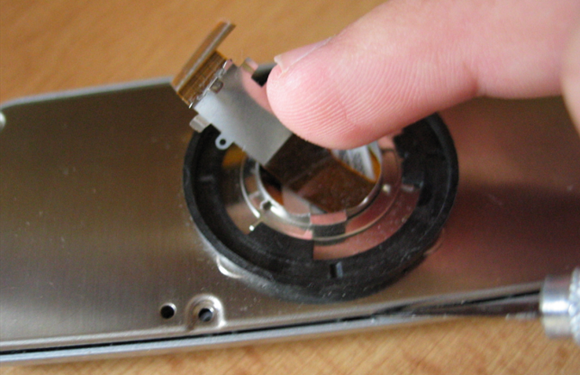

Poté co uvolníme FLEX z uchycení (na obrázku výše je ono uchycení nahoře uprostřed), můžeme vyjmout černý plastový prstenec:

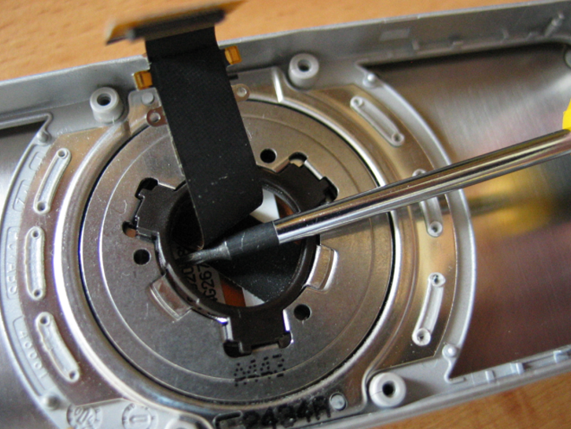

Když je prstenec venku, přimáčkneme a pootočíme díl na kterém je šipka v jejím směru.

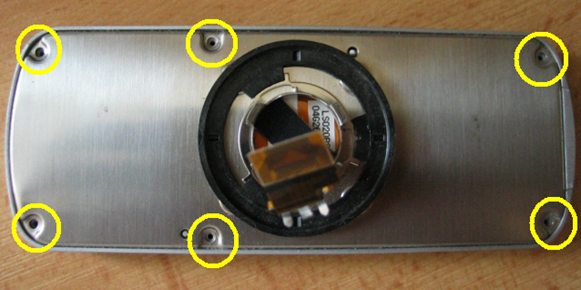

Po tomto kroku máme již oddělenou celou spodní část telefonu a ke slovu přijde Torx T4, kterým odšroubujeme všech 6 dalších šroubků (na obrázku už jsou vyšroubované).



Plech kryjící další vnitřnosti telefonu podpáčíme něčím tenkým (opatrně, abychom nepoškodili kryt) podle dalšího obrázku:

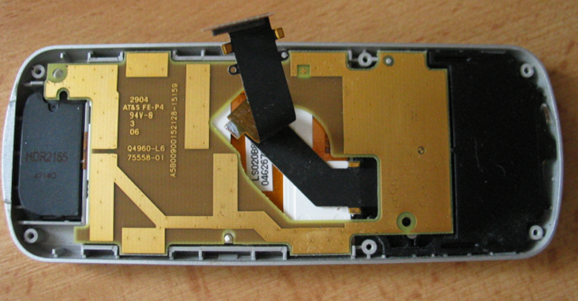

Po provedení tohoto kroku se nám naskytne takovýhle pohled:



Z tohoto stavu již lze z předního krytu vyklopit co je třeba – repráček, desku s displejem, MMI i klávesnici.

Po úspěšném odstranění prachu z displeje či vyčištění mřížky reproduktoru můžete telefon aplikováním opačného postupu sestavit zpět do funkčního celku.

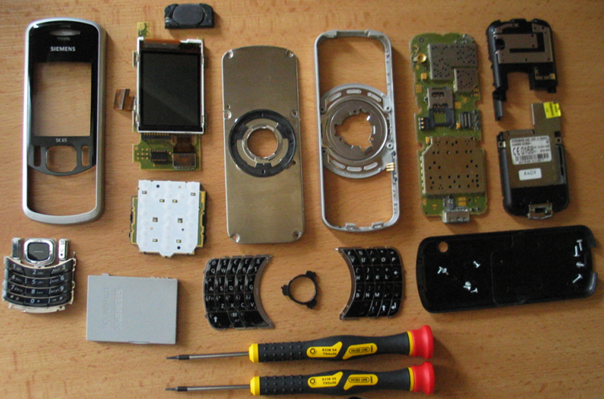

Na závěr ještě pro slintající, kteří tento telefon unikátní konstrukce nemají, foto všech dílů:

Po provedení tohoto kroku se nám naskytne takovýhle pohled:



Také je třeba podotknout, že návod by nevznikl nebýt příspěvků maria_liptov v topicu Jak rozebrat (nedestruktivne) SK65?.
