  Pohled do nitra - Siemens C60
Vydáno dne:  13.04.2004
Zobrazeno celkem:  8240
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 97x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

informace



verze pro tisk

Ako ďalší MT som si vybral Siemens C60, ktorý patrí medzi novšie modely. Samozrejme uvidíte ako takýto MT vyzerá z vnútra a taktiež popíšem zopár dôležitých vecí. Tak isto ako aj s jeho kolegom S55 ani s týmto telefónom neboli doteraz žiadne problémy nakoľko je celkom nový a zatiaľ sa nevyskytujú žiadne problémy čo sa týka HW stránky.

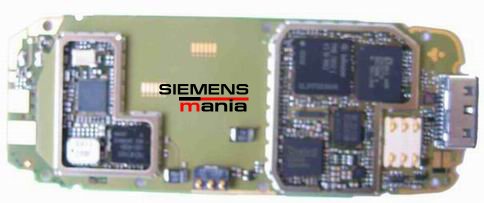

Na 1. obrázku je pohľad na spodnú časť plošného spoja (dosky):

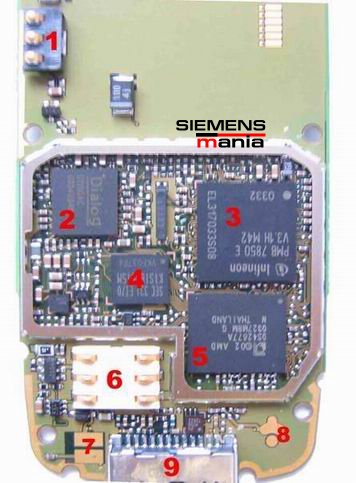

Na 2. obrázku je detail na spodnú časť:



1 – napájací konektor na batériu

2 – Dialog

3 – Infineon – Procesor

4 – RAM pamäť

5 – FLASH pamäť

6 – čítačka SIM karty

7 – kontaktná plôška na vybračný motorček

8 – kontaktná plôška na mikrofón

9 – nabíjací a dátový konektor

Na konektore č.1 sa občas stáva, že kontakty prestanú pružiť a potom neostáva nič iné iba ich znova napružiť.

Pri čítačkách SIM kariet č.6 sa stáva že jej kontakty dobre nedoliehajú na SIM kartu a preto ich stačí znova iba napružiť.

U kontaktov č.7 a 8 ako u každého takto riešeného MT dochádzalo k oxidácii čo spôsobovalo nefunkčnosť vibračného motorčeka alebo mikrofónu. Tieto sa musia iba vyčistiť.

Konektor č.9 ktorý je používaný hlavne pri nabíjaní a komunikácii s PC je náchylný na nesprávne zasunutie nabíjačky do MT čo spôsobí vysunutie nabíjacieho kontaktu do vnútra MT a následne sa musí vymeniť celý konektor.

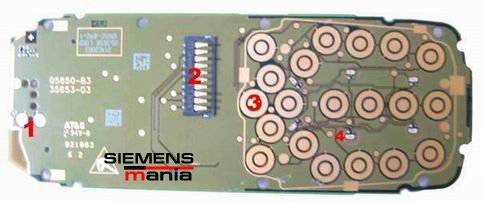

Na 3. obrázku je pohľad na vrchnú časť plošného spoja (bez LCD):



1 – kontakty na slúchadlo

2 – kontakty na LCD displej

3 – kontaktné plôšky na tlačidlá

4 – LED diody

Kontakt č.1 tak isto prestáva fungovať vplivom oxidácie (prach, vlhkosť, nečistoty) a tým vzniká nefunkčnosť slúchadla.

Napružené kontakty č.2 ako som už spomínal pri MT S55 sa začali používať na nových modeloch tak zatiaľ nie sú s nimi problémy.

Kontakty klávesnice č.3 najčastejšie prestanú fungovať kvôli znečisteniu kontaktných plôšok a to buď zatečením tekutín (obliatim vodou, a pod) alebo neodbornými zásahmi (npr. lepenie dátového konektoru sekundovým lepidlom a následným zatečením lepidla až na klávesové plôšky).

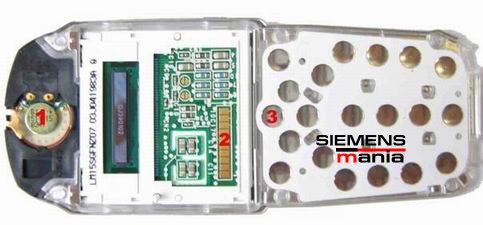

Na 4. obrázku samotný LCD zo spodu:



1 – slúchadlo

2 – LCD a kontakty

3 – plôšky klávesnice

Pri sluchátku č.1 sa stáva, že pružinky ktoré zabezpečujú spojenie s kontaktmi na doske prestanú pružiť. Tak isto ich stačí napružiť.

Plôšky klávesnice č.3 tak isto podliehajú oxidácii ktorá prichádza časom (prach, vlhkosť, nečistoty).

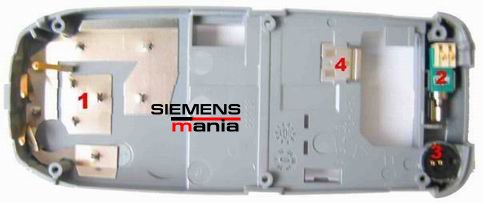

Na 5. obrázku je spodný kryt:



1 – anténa

2 – vybračný motorček

3 – mikrofón

4 – zarážka na SIM kartu

Anténa č.1 a jej „NE“napružené kontakty sú príčinami pri problémami so signálom.

Motorček č.2 sa môže zastaviť kvôli vnikaniu vlasov alebo rôznych drobných nitiek ktoré sa môžu omotať okolo jeho osi.

Tento model sa tak isto ako už spomínaný S55 demontuje odskrutkovaním torxových skrutiek čím uľahčil hlavne rozoberanie pretože u jeho predchodcov sa kryty spájali iba zaskočením dorazov na ktoré sa museli použiť špeciálne kliešte a pri tomto otváraní sa mnohokrát tieto dorazy a perká zlomili čo sa prejavilo pri zlom doliehaní krytov naseba.
