  Jak rozebrat Siemens S45
Vydáno dne:  16.10.2003
Zobrazeno celkem:  10888
Počet příspěvků v diskusi:
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333   3 (hodnoceno 69x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.8333

návod



verze pro tisk

Tentokrát spolu nakoukneme, jak demontovat telefon Siemens S45. Opět si připravte trochu trpělivosti a nějaký ten čas.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

Potřebné nářadí: Tyto speciální kleště pro otevření krytu. Jsou potřebné pro rozevření krytu.



Demontáž telefonu:

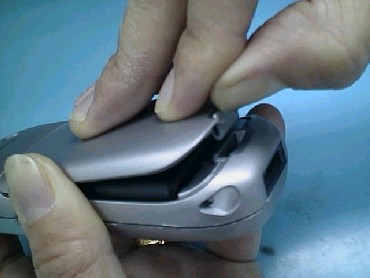

Část 1: Sejmete kryt z baterie



Část 2: Vyjmete baterii




Část 3: Za pomocí kleští otevřete kryt



Část 4: Oddělíte obě části telefonu



Část 5: Vyjměte základní desku z horní části telefonu


Část 6: Oddělíte díl klávesnice a kovový kryt tištěného spoje.



Část 7: Packy od kovového krytu rozevřete za pomocí pinzety a palce



Část 8: Použijte menší sílu pro uvolnění displeje - tento úkon dělejte velice opatrně!!

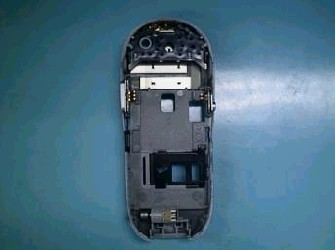

Část 9: Takto vypadá spodní část po rozebrání přístroje

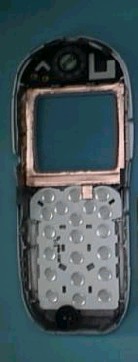

Část 10: Takto vypadá vrchní díl po rozebrání přístroje
