  Ako rozobrať Siemens CF75
Vydáno dne:  25.02.2006
Zobrazeno celkem:  9401
Počet příspěvků v diskusi:  Zobrazit diskuzi
Průměrné hodnocení:
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.4   3.4 (hodnoceno 8x)
1111.21.21.21.41.41.41.61.61.61.81.81.82222.22.22.22.42.42.42.62.62.62.82.82.83333.23.23.23.43.43.4

návod



verze pro tisk

Dnes opäť rozšírime zbierku návodov "Ako rozobrať?". Teraz sa pozrieme ako vyzerá vnútro véčkového modelu rady x75 - Siemensu CF75.

Používání níže uvedených postupů či programů není v souladu se záručními podmínkami výrobce telefonu. Jejich používáním se vystavujete riziku neuznání záruky na přístroj v případě jeho poškození.

V tomto článku si ukážeme ako rozobrať Siemens CF75, ktorý je považovaný za najkrajší véčkový model od pôvodného Siemensu.
Samozrejmosťou pri rozoberaní je skrutkovač TORX č. 5. Nápomocnou bude aj trošku šikovnosti a trpezlivosti.

Takto vyzerá telefón v pôvodnom stave.



Po odstránení zadného krytu a batérie môžeme vidieť časť základnej dosky a slot SIM karty.



Skrutky, ktoré držia hlavnú časť zadného krytu, odskrutkujeme pomocou skrutkovača TORX 5. Predtým však ešte dáme dole dekoratívnu gumičku, ktorá sa nachádza v ľavej hornej časti, vedľa nápisu Siemens.



Po odobratí zadného krytu (šípky ukazujú klik systém, ktorým je ešte zadný kryt pripevnený) sa nám naskytne pohľad na základnú dosku telefónu – odzadu. Môžeme tam vidieť miesto pre zasunutie SIM karty, kontakty pre vibračný motorček, päticu spájajúcu displeje so základnou doskou, kontakty pre batériu, kontakty pre bočné tlačidlá, IrDA a zakrytované integrované obvody a procesor.

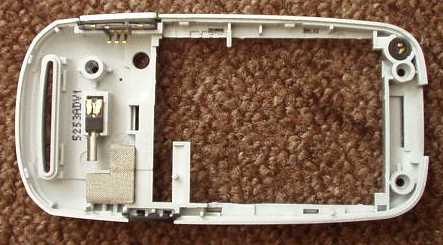

V odobratej zadnej časti krytu môžeme vidieť vibračný motorček (pravdepodobne štandartne používaný vo všetkých Siemensoch), bočné tlačidlá, mikrofón, ochrannú penu a sklíčko infraportu.



Po odobratí pätice pre pripojenie displejov môžeme odobrať základnú dosku a klávesnicu. Klávesnica má na sebe nejaké kovové kontakty určené pravdepodobne pre podsvietenie. Na prednej strane základnej dosky môžeme vidieť LED diódy, slúžiace na osvetlenie klávesnice, kontakt pre anténu a dotykové body pre klávesnicu.




Na pravej strane, kde máme anténu, vidíme kĺbový mechanizmus. Ten treba pomocou tenkého skrutkovača zasunúť do vnútra a tým oddelíme vrchnú a spodnú časť mechanizmu.
Anténa je zabudovaná, vybrať ju asi nie je možné, pretože vrchná časť je zaliata v umelej hmote.




Vo vrchnej časti krytu nájdeme rovnaký kĺbový mechanizmus, ako u modelu CF62. Rovnakým spôsobom je riešené aj spojenie krytov vrchnej časti. Po odobratí malej umelej hmoty nájdeme ďalšie 2 skrutky, podobne ako u CF62. Vedľa ľavej skrutky je zaliaty magnet, ktorý slúži na prepínanie medzi jednotlivými displejmi. Vrchná časť je po odstránení týchto skrutiek spojená ešte klik systémom, preto som sa ju ani nepokúšal rozobrať.
